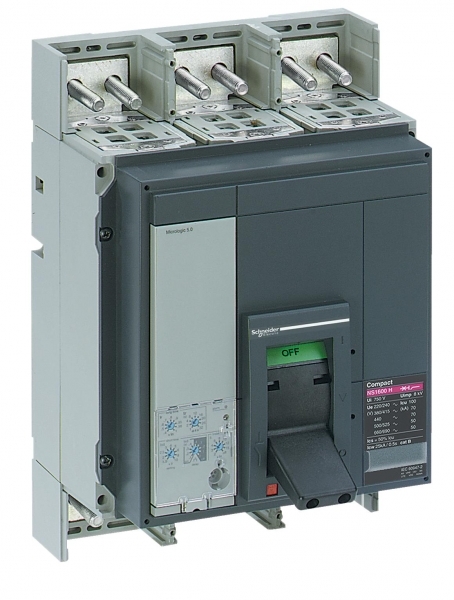

ВЫКЛЮЧАТЕЛЬ NS630B H 3P+MICR2.0A В СБОРЕ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP40
Механическая износостойкостьданные поставщика	10000 циклы
Рабочая температураданные поставщика	-25-70 °C
Степень защиты ikданные поставщика	IK07 в соответствии с EN 50102
Степень защиты ipданные поставщика	IP40 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-50-85 °C
Электрическая износостойкостьданные поставщика	2000 циклы 690 V переменный ток 50/60 Гц In в соответствии с IEC 60947-2 4000 циклы 690 V переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 5000 циклы 440 V переменный ток 50/60 Гц In в соотве

Электрические и световые параметры 20

Номин продолжительный ток IuEF001389	630 А
Количество полюсовEF001391	3
Диапазон уставки тока расцепленияEF002336	252...630 А
Номин напряжениеEF003977	690...690 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип элемента управленияEF006976	Ручка-переключатель
С расцеплением под напряжениемEF007518	Да
ток термической стойкостиданные поставщика	19.2 кА
Защитные функции блока управленияданные поставщика	LI
Индикатор наличия напряженияданные поставщика	прямая индикация положения контакта
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	800 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика	630 А в 50 °C
Номинальный ток расцепителяданные поставщика	630-630 А в 50 °C
Описание защищенных полюсовданные поставщика	3t
Описание полюсовданные поставщика	3P
Уставка тока ir защиты с длительной выдержкой времениданные поставщика	регулируемый
Уставка тока мгновенного срабатыванияданные поставщика	1,5...10 x Ir
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение выключателяданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	Да в соответствии с IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора отклEF007006	Нет
Подходит для монтажа на DIN-рейкуEF007250	Да
Монтаж на DIN-рейкуEF008904	Да
Вспомогательные контактыданные поставщика	1 Н.О./Н.З.
Монтажная опораданные поставщика	задняя монтажная панель
Присоединение с верхней стороныданные поставщика	передний

Классификация и назначение 12

Диапазон уставок мгновенной защиты типа iiданные поставщика	регулируем.
Категория примененияданные поставщика	category B
Область примененияданные поставщика	распределение
Серияданные поставщика	Compact
Серия продуктаданные поставщика	NS630b...1600
Стандартыданные поставщика	IEC 60947-2
Тип дисплеяданные поставщика	ЖК дисплей
Тип защитыданные поставщика	защита от перегрузки (с длительной выдержкой времени) мгновенная защита от короткого замыкания
Тип измеренияданные поставщика	амперметр
Тип приводаданные поставщика	поворотная рукоятка тумблер
Тип продуктаданные поставщика	выключатель
Тип сетиданные поставщика	переменный ток

Прочие характеристики 28

Моторный привод встроенныйEF006697	Да
Номин откл способность Icu при 400 В 50 ГцEF007048	70 кА
Диап регул без заде сраб расцеп короткого замыкEF007131	945...6300 А
Комплексная защита от замыканий на землюEF007296	Да
Моторный привод - дополнительноEF007386	Нет
Конструкция прибораEF008240	Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защитыEF008906	Нет
номинальная рабочая отключающая способностьданные поставщика	30 кА в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 500/525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 220/240 V переменный ток 50/60 Гц в соответствии с
Power lossesданные поставщика	10 Вт
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
Диапазон длительных задержек срабатыванияданные поставщика	0,4...1 x In
Задание длительной задержки срабатыванияданные поставщика	9 регулируем. настроек
Код отключающей способностиданные поставщика	H
Код совместимостиданные поставщика	NS630
Краткое название устройстваданные поставщика	Compact NS630bH
Логическая селективность zciданные поставщика	с
Наименование автоматического выключателяданные поставщика	Compact NS630bH
Наименование продуктаданные поставщика	Compact NS
Наименование расцепителяданные поставщика	Micrologic 2.0 A
Номинал тт автоматического выключателяданные поставщика	630 А
Отключающая способностьданные поставщика	42 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 V переменный ток 50/60 Гц в соотве
регулируемая уставка времени защиты от перегрузкиданные поставщика	0.7-16.6 с 7,2 x Ir 12.5-600 с 1,5 x Ir 0.5-24 с 6 x Ir
Релейная защитаданные поставщика	40 кА
Сертификатыданные поставщика	ASTA ASEFA
Соединение с нижней стороныданные поставщика	передний
Степень загрязненияданные поставщика	3 в соответствии с IEC 60947
Тепловая памятьданные поставщика	20 mn
Технология расцепителяданные поставщика	электронный
