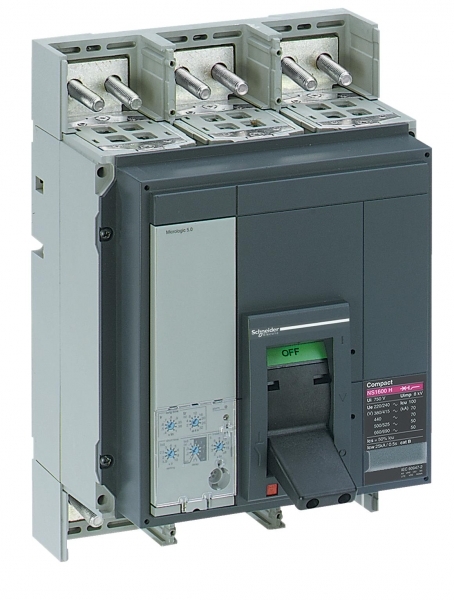

ВЫКЛЮЧАТЕЛЬ NS1250 H 3P+MICR5.0A В СБОРЕ
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu1250 А
Диапазон уставки тока расцепления500...1250 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц70 кА
Диапазон кратк задержки расцеп короткого замык1.5...10 А
Диап регул без заде сраб расцеп короткого замык2500...18750 А
Степень защиты - IPIP40
Тип подключения силовой электрич цепиВинтовое соединение
Описание и назначение
<p>Выключатель-разъединитель Compact NS1250H Schneider Electric, 3-полюсный, номинальный ток 1250 А, Icu = 70 kA при 380/415 В<br /> - с блоком управления Micrologic 5.0A<br /> - с ручным управлением<br /> - исполнение – стационарный<br /> - переднее присоединение<br /> - монтаж - на панели.<br />Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.<br />Обеспечивают защиту от перегрузки и короткого замыкания.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000 циклы |
| Относительная влажностьданные поставщика | 0-95 % |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 2000 циклы в 690 V In 3000 циклы в 690 V In/2 4000 циклы в 440 V In 5000 циклы в 440 V In/2 |
Электрические и световые параметры 23
| Номин продолжительный ток IuEF001389 | 1250 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 500...1250 А |
| Номин напряжениеEF003977 | 690...690 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| С расцеплением под напряжениемEF007518 | Да |
| номинальный кратковременно выдерживаемый токданные поставщика | 19.2 кА 1 с в соответствии с IEC 60947-2 |
| уставки тока срабатывания при коротком замыканииданные поставщика | 1.5...10 x Ir |
| Защитные функции блока управленияданные поставщика | LSI |
| Межполюсный шагданные поставщика | 70 мм |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 690 V Переменный ток 50/60 Гц |
| номинальный токданные поставщика | 1250 А в 50 °C |
| Номинальный ток расцепителяданные поставщика | 1250-1250 А в 50 °C |
| Описание защищенных полюсовданные поставщика | 3d |
| Описание полюсовданные поставщика | 3P |
| Потери мощностиданные поставщика | 44 Вт |
| Тип управленияданные поставщика | Поворотная рукоятка тумблер |
| Уставка тока ir защиты с длительной выдержкой времениданные поставщика | 9 регулируемых настроек |
| Уставка тока мгновенного срабатыванияданные поставщика | 2...15 x In OFF |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 2
| Исполнение монтажаданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с EN/IEC 60947-2 |
Монтаж и подключение 6
| Возможность установки индикатора отклEF007006 | Нет |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Да |
| Монтаж на DIN-рейкуEF008904 | Да |
| Вспомогательные контактыданные поставщика | 1 Н.О./Н.З. |
| Монтажная опораданные поставщика | задняя монтажная панель |
| Присоединение с верхней стороныданные поставщика | передний |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 в соответствии с EN 50102 |
|---|
Классификация и назначение 11
| Диапазон уставок мгновенной защиты типа iiданные поставщика | регулируемый |
|---|---|
| Категория примененияданные поставщика | category B |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | ComPact NS630b...1600 Compact |
| Стандартыданные поставщика | EN/IEC 60947-2 |
| Тип дисплеяданные поставщика | ЖК дисплей |
| Тип защитыданные поставщика | защита от перегрузки (с длительной выдержкой времени) защита от короткого замыкания с малой выдержкой времени мгновенная защита от короткого замыкания |
| Тип измеренияданные поставщика | амперметр |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | Переменный ток |
| Тип уставки времени срабатывания защиты при коротком замыканииданные поставщика | регулируемая |
Прочие характеристики 28
| Моторный привод встроенныйEF006697 | Да |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 70 кА |
| Диапазон кратк задержки расцеп короткого замыкEF007129 | 1.5...10 А |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 2500...18750 А |
| Комплексная защита от замыканий на землюEF007296 | Да |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Комплектное устройство с блоком защитыEF008906 | Нет |
| диапазон регулирования уставки времени задержки срабатывания защиты от кзданные поставщика | 0.1-0.4 с I²t=on 0-0.4 с I²t=off |
| номинальная рабочая отключающая способностьданные поставщика | 50 кА в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 500/525 V Переменный ток 50/60 Гц в соответствии с |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон длительных задержек срабатыванияданные поставщика | 0,4...1 x In |
| Диапазон уставок защиты от короткого замыкания [isd]данные поставщика | 9 регулируемых настроек |
| Задание длительной задержки срабатыванияданные поставщика | 9 регулируем. настроек |
| Защита от замыкания на землюданные поставщика | Без |
| Код совместимостиданные поставщика | NS1250 |
| Краткое название устройстваданные поставщика | Compact NS1250H |
| Логическая селективность zsiданные поставщика | с |
| Локальная индикацияданные поставщика | Индикация аварии: 4 светодиода (красный) перегрузка: 1 светодиод (желтый) |
| Наименование продуктаданные поставщика | Compact NS |
| Наименование расцепителяданные поставщика | Micrologic 5.0 A |
| Отключающая способностьданные поставщика | 42 кА Icu в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 V Переменный ток 50/60 Гц в соотве |
| регулируемая уставка времени защиты от перегрузкиданные поставщика | 12.5-600 с в 1,5 x Ir 0.5-24 с в 6 x Ir 0.7-16.6 с в 7,2 x Ir |
| Сертификатыданные поставщика | ASEFA ASTA |
| Соединение с нижней стороныданные поставщика | передний |
| Степень загрязненияданные поставщика | 3 в соответствии с МЭК 60947 |
| Тепловая памятьданные поставщика | 20 mn |
| Технология расцепителяданные поставщика | электронный |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 14 кг |
|---|---|
| Рабочая высотаданные поставщика | 0...2000 м без ухудшения рабочих характеристик 2000 m...5000 m с ухудшением рабочих характеристик |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.23 × 0.395 × 0.37 м | 12.241 | 0.0336145 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.23 × 0.395 × 0.37 м
- Вес, кг
- 12.241
- Объём, м³
- 0.0336145
- EAN / GTIN
