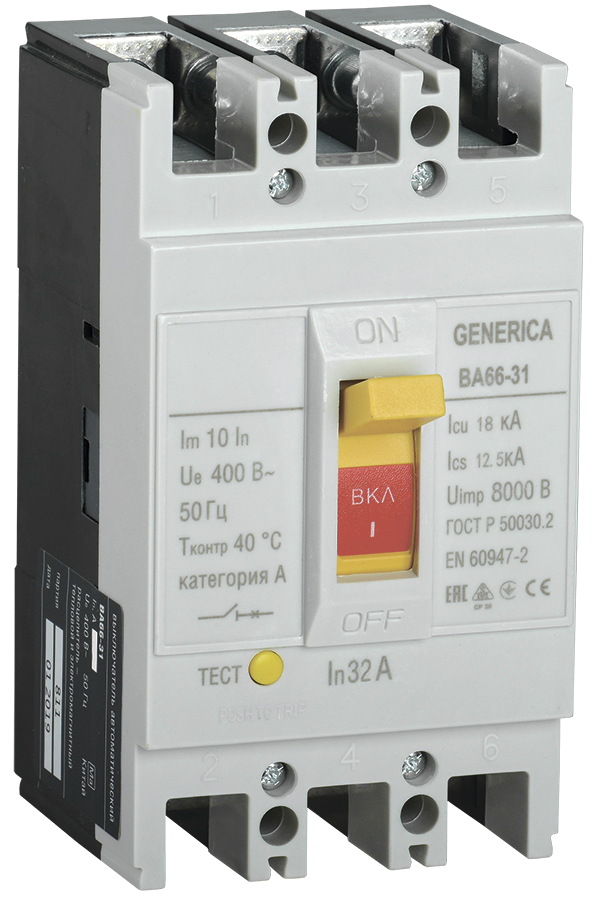

Изображение может отличаться от конкретного исполнения.
GENERICA
Выключатель автоматический ВА66-31 3Р 32А 18кА GENERICA
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматические выключатели ВА66 GENERICA предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400В и на номинальные токи от 16 до 250А.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Температура эксплуатацииEF002386 | -30...50 |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
| Климатическое исполнениеданные поставщика | УХ3 |
| Мех износостойкостьданные поставщика | ≥ 8500 циклов |
| Относительная влажность воздухаданные поставщика | 50% при +40 90% при +20 |
| Степень защиты зажимов IPданные поставщика | IP00 |
| Электр износостойкостьданные поставщика | ≥ 1500 циклов |
Электрические и световые параметры 15
| Номин токEF000227 | 32 |
|---|---|
| Номин раб напряжениеEF000228 | 400 |
| Режим работыEF000453 | Продолжительный |
| Номин напряжение изоляции UiEF001366 | 690 |
| Номин продолжительный ток IuEF001389 | 32 |
| Количество полюсовEF001391 | 3 |
| Частота сетиEF001639 | 50 |
| Диапазон уставки тока расцепленияEF002336 | 320 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 8 |
| Номин напряжениеEF003977 | 400...400 |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Тумблер |
| С расцеплением под напряжениемEF007518 | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
| Уставка электромагнитного расцепителя Imданные поставщика | 630 А |
Материалы и конструкция 1
| Исполнениеданные поставщика | Стационарное |
|---|
Монтаж и подключение 3
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
|---|---|
| Возможность установки индикатора отклEF007006 | Нет |
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
Прочие характеристики 11
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Потери энергииEF005387 | 75 |
| Моторный привод встроенныйEF006697 | Нет |
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 18 |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | - |
| Комплексная защита от замыканий на землюEF007296 | Нет |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраиваемое устройство для встраиваемой техники |
| Номин раб наибольшая откл способность Icsданные поставщика | 9 кА |
| Уставка теплового расцепителяданные поставщика | 32 А |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 98.5 |
|---|---|
| ВысотаEF000040 | 135 |
| ГлубинаEF000049 | 50 |
| Высота над уровнем моряданные поставщика | 2000 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.147 × 0.097 × 0.11 м | 0.844 | 0.0017 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 18 шт | 0.34 × 0.3 × 0.3 м | 15.2 | 0.0306 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.147 × 0.097 × 0.11 м
- Вес, кг
- 0.844
- Объём, м³
- 0.0017
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 18 шт
- Габариты
- 0.34 × 0.3 × 0.3 м
- Вес, кг
- 15.2
- Объём, м³
- 0.0306
- EAN / GTIN
