Аварийный контакт АК-250/400А IEK
IEK · артикул SVA30D-AK-1
Изображение может отличаться от конкретного исполнения.
IEK

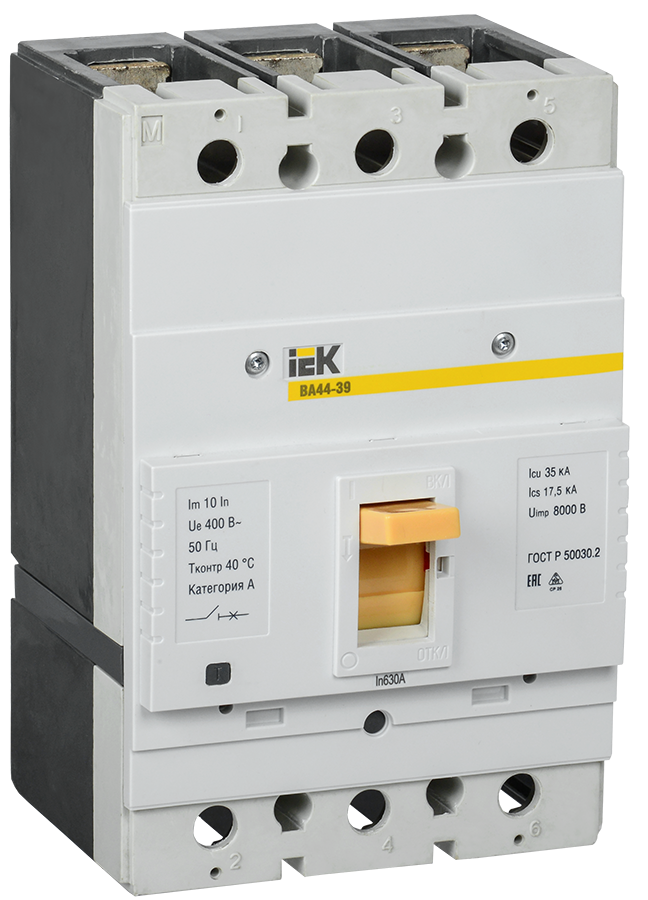

Выключатель автоматический ВА44-39 3Р 630А 35кА IEK
ИсточникКаталог IEK
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина140
Высота240
Глубина135
Вес3.5
Номин ток630
Номин раб напряжение400
Потребл мощность90
Номин напряжение изоляции Ui750
Описание и назначение
Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А.
Соответствуют требованиям ГОСТ Р 50030.2.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Температура эксплуатацииEF002386 | -30...50 |
|---|---|
| Степень защиты - IPEF005474 | IP30 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
| Механич износостойкость с обслуживаниемданные поставщика | 5000 циклов |
| Электр износостойкость без обслуживания при АС 440Вданные поставщика | 2000 циклов |
Электрические и световые параметры 15
| Номин токEF000227 | 630 |
|---|---|
| Номин раб напряжениеEF000228 | 400 |
| Потребл мощностьEF000346 | 90 |
| Номин напряжение изоляции UiEF001366 | 750 |
| Номин продолжительный ток IuEF001389 | 630 |
| Количество полюсовEF001391 | 3 |
| Частота сетиEF001639 | 50 |
| Диапазон уставки тока расцепленияEF002336 | 6300 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 8 |
| Номин напряжениеEF003977 | 400...400 |
| Вид подключения главной электрич цепиEF006671 | Подключение спереди |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Тумблер |
| С расцеплением под напряжениемEF007518 | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Материалы и конструкция 1
| Исполнениеданные поставщика | Стационарное |
|---|
Монтаж и подключение 2
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
Прочие характеристики 10
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Потери энергииEF005387 | 270 |
| Моторный привод встроенныйEF006697 | Нет |
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 35 |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | - |
| Комплексная защита от замыканий на землюEF007296 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраиваемое устройство расширения |
| Номин раб наибольшая откл способность Icsданные поставщика | 18 кА |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 140 |
|---|---|
| ВысотаEF000040 | 240 |
| ГлубинаEF000049 | 135 |
| ВесEF000167 | 3.5 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.255 × 0.187 × 0.17 м | 3.825 | 0.008991 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 4 шт | 0.37 × 0.27 × 0.36 м | 15.3 | 0.035964 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.255 × 0.187 × 0.17 м
- Вес, кг
- 3.825
- Объём, м³
- 0.008991
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 4 шт
- Габариты
- 0.37 × 0.27 × 0.36 м
- Вес, кг
- 15.3
- Объём, м³
- 0.035964
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 7; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
