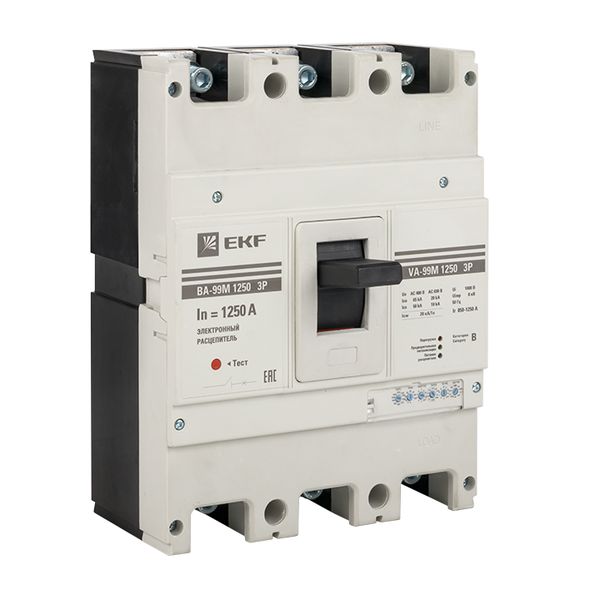

Выключатель автоматический в литом корпусе ВА-99М 1250/1250А 3P 10In 50кА с электронным расцепителем EKF

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический в литом корпусе ВА-99М 1250/1250А 3P 10In 50кА с электронным расцепителем EKF

Артикул: mccb99-1250-1250me Класс: Силовой автоматический выключатель EC000228 Серия: PROxima EAN: 4690216275833 Обновлено: 24.10.2026
ИсточникКаталог EKF
КлассификацияEC000228
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу mccb99-1250-1250me.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu1 250 А
Диапазон уставки тока расцепления850...1250 А
Номин напряжение400...690 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Диапазон кратк задержки расцеп короткого замык1700...15000 А
Диап регул без заде сраб расцеп короткого замык3400...17500 А

Замены и аналоги

Все варианты: 5

Описание и назначение

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000228.

Условия эксплуатации и безопасность 1

Степень защиты - IP IP30

Электрические и световые параметры 8

Номин продолжительный ток Iu 1 250 А
Количество полюсов 3
Диапазон уставки тока расцепления 850...1250 А
Номин напряжение 400...690 В
Вид подключения главной электрич цепи Передняя сторона
Тип подключения силовой электрич цепи Болтовое соединение
Тип элемента управления Рычажковый (перекидной рычаг)
С расцеплением под напряжением Нет

Монтаж и подключение 2

Подходит для монтажа на DIN-рейку Нет
Монтаж на DIN-рейку Нет

Классификация и назначение 3

Серия продукцииданные поставщика ВА-99М
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе
Тип расцепителяданные поставщика Электронный

Прочие характеристики 10

Кол-во вспомогат норм разомкнутых-НО конт 0
Кол-во вспомогат норм замкнутых-НЗ конт 0
Моторный привод встроенный Нет
Номин откл способность Icu при 400 В 50 Гц 50 кА
Диапазон кратк задержки расцеп короткого замык 1700...15000 А
Диап регул без заде сраб расцеп короткого замык 3400...17500 А
Комплексная защита от замыканий на землю Нет
Моторный привод - дополнительно Нет
Конструкция прибора Комплектное устройство в корпусе
Есть штрихкод на каждой штуке товараданные поставщика Да

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.316 × 0.255 × 0.211 м 10.243 0.017002 4690216275833
Групповая упаковка шт 1 шт. 0.316 × 0.255 × 0.211 м 10.243 0.017002 4690216275833
Транспортная упаковка шт 1 шт. 0.316 × 0.255 × 0.211 м 10.243 0.017002 4690216275833

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.316 × 0.255 × 0.211 м
    Вес, кг
    10.243
    Объём, м³
    0.017002
    EAN / GTIN
    4690216275833

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.316 × 0.255 × 0.211 м
    Вес, кг
    10.243
    Объём, м³
    0.017002
    EAN / GTIN
    4690216275833

  • Транспортная упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.316 × 0.255 × 0.211 м
    Вес, кг
    10.243
    Объём, м³
    0.017002
    EAN / GTIN
    4690216275833
