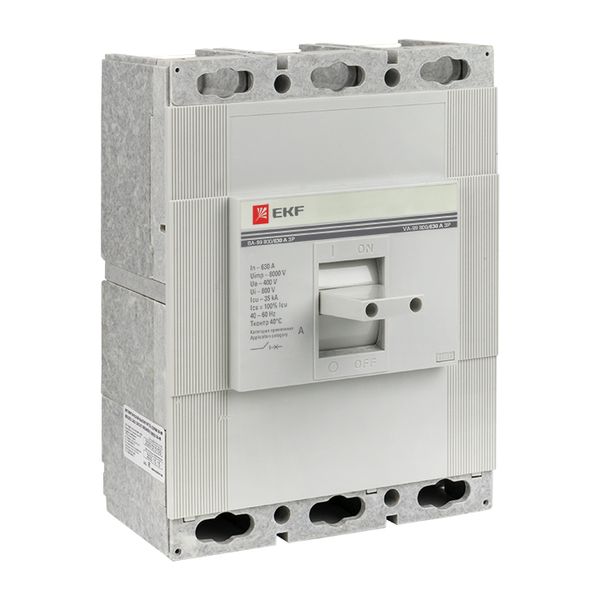

Выключатель автоматический ВА-99 800/ 630А 3P 35кА EKF PROxima

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический ВА-99 800/ 630А 3P 35кА EKF PROxima

Артикул: mccb99-800-630 ETIM-класс: EC000228 EAN: 4607139817064 Обновлено: 12.04.2026
ИсточникКаталог EKF
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu630 А
Диапазон уставки тока расцепления630...630 А
Номин напряжение400...690 В
Номин откл способность Icu при 400 В 50 Гц35 кА
Степень защиты - IPIP00
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораКомплектное устройство в корпусе

Описание и назначение

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP00

Электрические и световые параметры 7

Номин продолжительный ток IuEF001389 630 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 630...630 А
Номин напряжениеEF003977 400...690 В
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 1

Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 4

Серияданные поставщика PROxima
Серия продукцииданные поставщика ВА-99
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе
Тип расцепителяданные поставщика Термомагнитный нерегулируемый

Прочие характеристики 6

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Номин откл способность Icu при 400 В 50 ГцEF007048 35 кА
Конструкция прибораEF008240 Комплектное устройство в корпусе
Есть штрихкод на каждой штуке товараданные поставщика Да
Рабочая отключающая способность, Ics, кАданные поставщика 35

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.23 × 0.29 × 0.3 м 10.3 0.02001 4607139817064
Групповая упаковка шт 1 шт. 0.23 × 0.29 × 0.3 м 10.3 0.02001 4607139817064
Транспортная упаковка шт 1 шт. 0.23 × 0.29 × 0.3 м 10.3 0.02001 4607139817064

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.23 × 0.29 × 0.3 м
    Вес, кг
    10.3
    Объём, м³
    0.02001
    EAN / GTIN
    4607139817064

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.23 × 0.29 × 0.3 м
    Вес, кг
    10.3
    Объём, м³
    0.02001
    EAN / GTIN
    4607139817064

  • Транспортная упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.23 × 0.29 × 0.3 м
    Вес, кг
    10.3
    Объём, м³
    0.02001
    EAN / GTIN
    4607139817064
