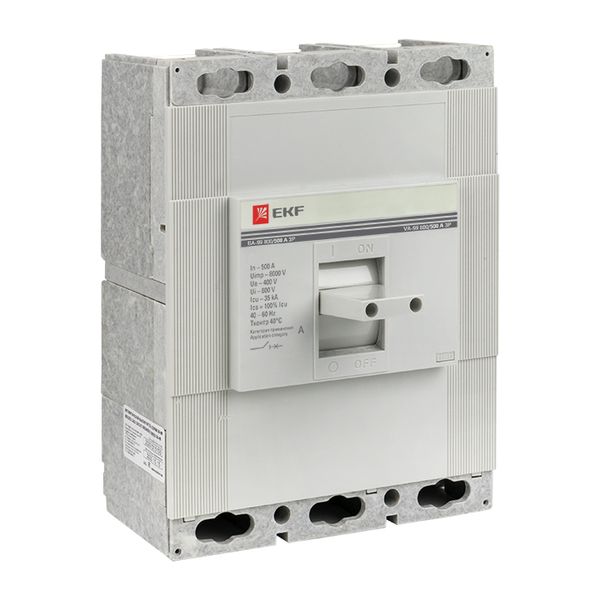

Выключатель автоматический ВА-99 800/ 500А 3P 35кА EKF PROxima

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический ВА-99 800/ 500А 3P 35кА EKF PROxima

Артикул: mccb99-800-500 ETIM-класс: EC000228 EAN: 4690216015620 Обновлено: 21.03.2026
ИсточникКаталог EKF
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu500 А
Диапазон уставки тока расцепления500...500 А
Номин напряжение400...690 В
Номин откл способность Icu при 400 В 50 Гц35 кА
Степень защиты - IPIP30
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораКомплектное устройство в корпусе

Описание и назначение

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP30

Электрические и световые параметры 7

Номин продолжительный ток IuEF001389 500 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 500...500 А
Номин напряжениеEF003977 400...690 В
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 2

Подходит для монтажа на DIN-рейкуEF007250 Нет
Прямой контактданные поставщика Нет

Классификация и назначение 4

Серияданные поставщика PROxima
Серия продукцииданные поставщика ВА-99
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе
Тип расцепителяданные поставщика Термомагнитный нерегулируемый

Прочие характеристики 9

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Номин откл способность Icu при 400 В 50 ГцEF007048 35 кА
Конструкция прибораEF008240 Комплектное устройство в корпусе
Гарантийный срок хранения, летданные поставщика 7
Есть штрихкод на каждой штуке товараданные поставщика Да
Наличие сертификата ТРТСданные поставщика Да
Рабочая отключающая способность, Ics, кАданные поставщика 35
Соответствие ГОСТ/МЭК/ТУданные поставщика ГОСТ Р50030.2 (МЭК 60947-2)

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.23 × 0.29 × 0.3 м 10.3 0.02001 4690216015620
Групповая упаковка шт 1 шт. 0.23 × 0.29 × 0.3 м 10.3 0.02001 4690216015620
Транспортная упаковка шт 1 шт. 0.23 × 0.29 × 0.3 м 10.3 0.02001 4690216015620

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.23 × 0.29 × 0.3 м
    Вес, кг
    10.3
    Объём, м³
    0.02001
    EAN / GTIN
    4690216015620

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.23 × 0.29 × 0.3 м
    Вес, кг
    10.3
    Объём, м³
    0.02001
    EAN / GTIN
    4690216015620

  • Транспортная упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.23 × 0.29 × 0.3 м
    Вес, кг
    10.3
    Объём, м³
    0.02001
    EAN / GTIN
    4690216015620
