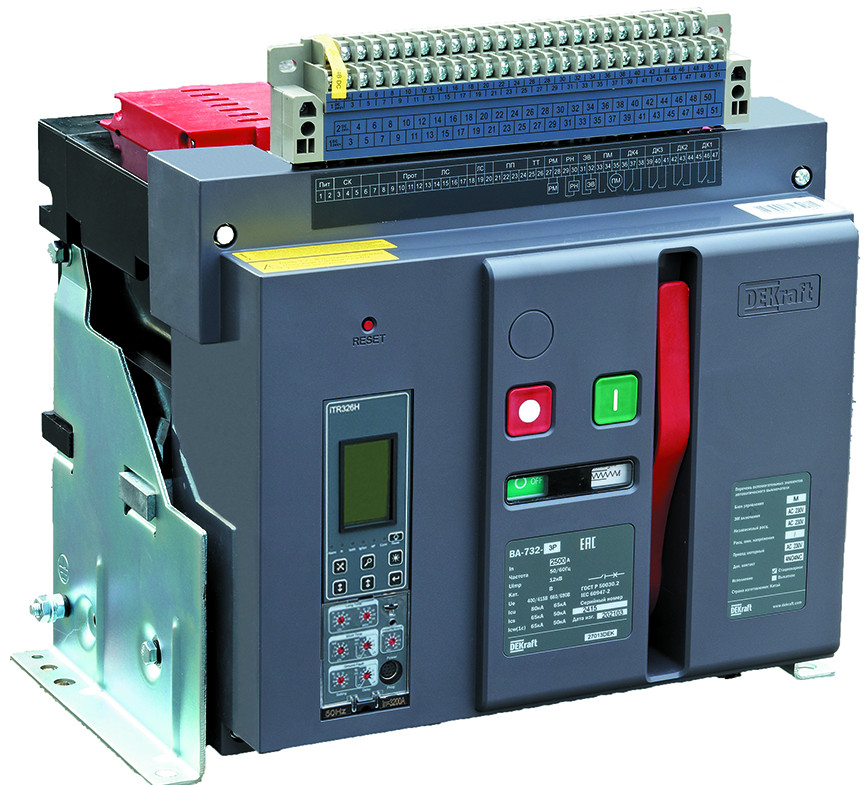

Воздушный авт. выкл. стационарный 4P 2000А 80кА расцепитель Н ВА-732

Изображение может отличаться от конкретного исполнения.

DEKraft

Воздушный авт. выкл. стационарный 4P 2000А 80кА расцепитель Н ВА-732

Артикул: 27118DEK ETIM-класс: EC000228 EAN: 4680409031704 Обновлено: 15.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu2000 А
Диапазон уставки тока расцепления800...800 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц80 кА
Диапазон кратк задержки расцеп короткого замык3000...3000 А
Диап регул без заде сраб расцеп короткого замык4000...4000 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиПодключение сзади

Описание и назначение

Воздушный автоматический выключатель серии ВА-732 DEKraft; 4P; номинальный ток 2000 А; отключающая способность 80 кА, стационарный, блок управления типа H; присоединения задние горизонтальные. В базовую комплектацию входят моторный привод (230 В пер.тока), 4 контакта состояния ВКЛ/ОТКЛ, сигнальный контакт, электромагнит включения (230 В пер.тока), независимый расцепитель (230 В пер.тока), разделители полюсов и рамка передней панели. Выключатели с блоком управления типа H позволяют осуществлять мониторинг и диспетчеризацию защищаемой сети и нагрузок.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP40

Электрические и световые параметры 8

Номин продолжительный ток IuEF001389 2000 А
Количество полюсовEF001391 4
Диапазон уставки тока расцепленияEF002336 800...800 А
Номин напряжениеEF003977 690...690 В
Вид подключения главной электрич цепиEF006671 Подключение сзади
Тип подключения силовой электрич цепиEF006819 Подключение на шину
Тип элемента управленияEF006976 Кнопка нажимная
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 2

Кол-во вспомогат переключающих контактовEF003531 4
Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 1

Тип изделия/компонентаданные поставщика Выключатель автоматический воздушный

Прочие характеристики 9

Кол-во вспомогат норм разомкнутых-НО контEF001376 4
Кол-во вспомогат норм замкнутых-НЗ контEF001377 4
Моторный привод встроенныйEF006697 Да
Номин откл способность Icu при 400 В 50 ГцEF007048 80 кА
Диапазон кратк задержки расцеп короткого замыкEF007129 3000...3000 А
Диап регул без заде сраб расцеп короткого замыкEF007131 4000...4000 А
Комплексная защита от замыканий на землюEF007296 Да
Конструкция прибораEF008240 Встраив. устройство фиксированной установки (стационарный)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.625 × 0.455 × 0.59 м 64 0.16778125 4680409031704
Контейнер 2 шт. 1.2 × 0.8 × 1.1 м 129.28 1.056 —

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.625 × 0.455 × 0.59 м
    Вес, кг
    64
    Объём, м³
    0.16778125
    EAN / GTIN
    4680409031704

  • Контейнер

    В упаковке
    2 шт.
    Габариты
    1.2 × 0.8 × 1.1 м
    Вес, кг
    129.28
    Объём, м³
    1.056
    EAN / GTIN
    —
