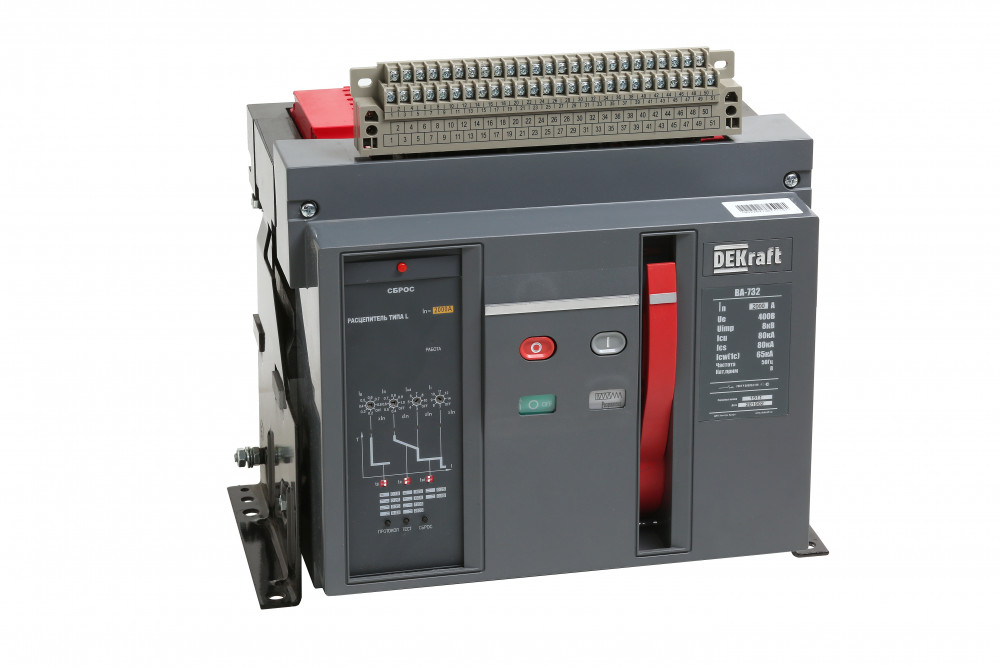

Изображение может отличаться от конкретного исполнения.
DEKraft
Воздушный авт. выкл. стационарный 3P 2000А 80кА р
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Воздушный автоматический выключатель серии ВА-732 DEKraft; 3P; номинальный ток 2000 А; отключающая способность 80 кА, стационарный, блок управления типа L; присоединения задние горизонтальные. В базовую комплектацию входят моторный привод (230 В пер.тока), 4 контакта состояния ВКЛ/ОТКЛ, сигнальный контакт, электромагнит включения (230 В пер.тока), независимый расцепитель (230 В пер.тока), разделители полюсов и рамка передней панели. Выключатели серии ВА-730 устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP40 |
|---|
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 2000 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 800...2000 А |
| Номин напряжениеEF003977 | 415...415 В |
| Тип подключения силовой электрич цепиEF006819 | Подключение на шину |
| Тип элемента управленияEF006976 | Кнопка нажимная |
| С расцеплением под напряжениемEF007518 | Нет |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 1
| Тип изделия/компонентаданные поставщика | Выключатель автоматический воздушный |
|---|
Прочие характеристики 6
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 4 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 4 |
| Моторный привод встроенныйEF006697 | Нет |
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 80 кА |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.495 × 0.57 × 0.615 м | н/д | 0.17352225 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.495 × 0.57 × 0.615 м
- Вес, кг
- н/д
- Объём, м³
- 0.17352225
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
