Изображение может отличаться от конкретного исполнения.
DEKraft

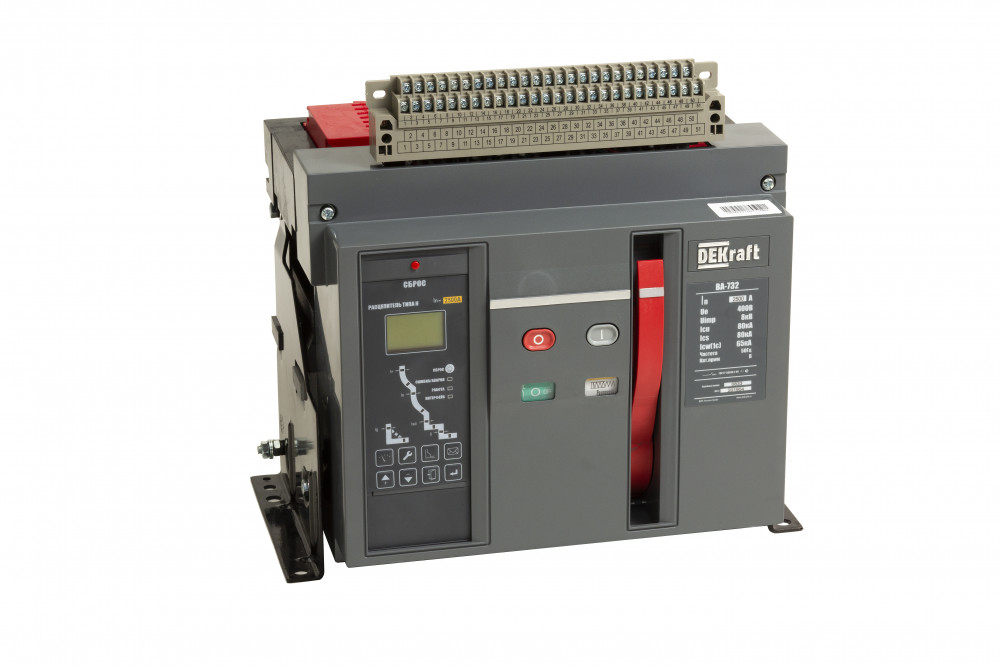

Возд. авт. выкл. стац. 3P 2500А 80кА расц. H ВА-732
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Воздушный автоматический выключатель серии ВА-732 DEKraft; 3P; номинальный ток 2500 А; отключающая способность 80 кА, стационарный, блок управления типа H; присоединения задние горизонтальные. В базовую комплектацию входят моторный привод (230 В пер.тока), 4 контакта состояния ВКЛ/ОТКЛ, сигнальный контакт, электромагнит включения (230 В пер.тока), независимый расцепитель (230 В пер.тока), разделители полюсов и рамка передней панели. Выключатели с блоком управления типа H позволяют осуществлять мониторинг и диспетчеризацию защищаемой сети и нагрузок.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP40 |
|---|
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 2500 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 1000...2500 А |
| Номин напряжениеEF003977 | 400...400 В |
| Тип подключения силовой электрич цепиEF006819 | Подключение на шину |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Нет |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 2
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель автоматический воздушный |
Прочие характеристики 6
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 4 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 4 |
| Моторный привод встроенныйEF006697 | Нет |
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 80 кА |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 2 шт. | 1.2 × 0.8 × 1 м | 150 | 0.96 | — |
-
Контейнер
- В упаковке
- 2 шт.
- Габариты
- 1.2 × 0.8 × 1 м
- Вес, кг
- 150
- Объём, м³
- 0.96
- EAN / GTIN
- —
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
