Расцепитель независимый AC 220В для ВА-301 2Р
Systeme Electric · артикул 28022DEK
Изображение может отличаться от конкретного исполнения.
DEKraft

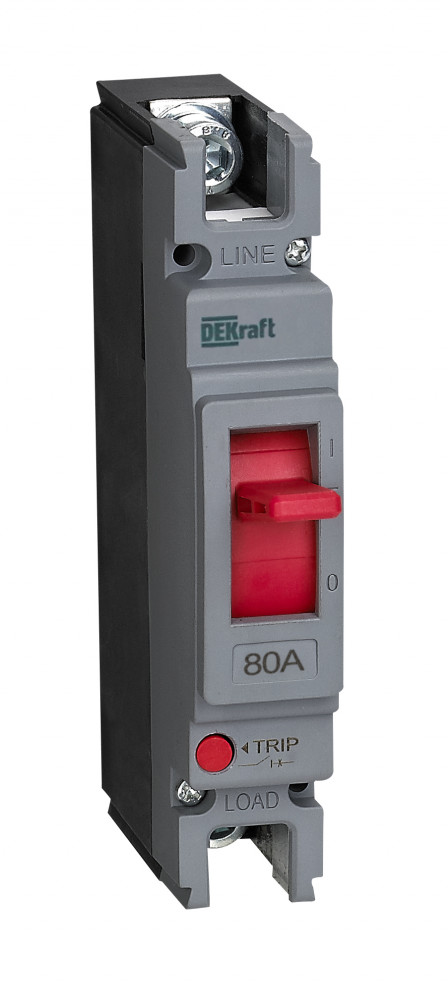

Силовой автоматический выключатель 1P 80A 20кА ВА-301
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu80 А
Номин напряжение400...400 В
Номин откл способность Icu при 400 В 50 Гц20 кА
Степень защиты - IPIP20
Вид подключения главной электрич цепиПрочее
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Описание и назначение
Серия ВА-300 1P/2P разработана для специального назначения. Данные аппараты применяются в сетях напряжением до 400 В и частотой 50 Гц для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания. Автоматические выключатели в литом корпусе серии ВА-300, устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов. Аппараты используются на энергетических, жилых, промышленных, транспортных и других объектах.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 80 А |
|---|---|
| Количество полюсовEF001391 | 1 |
| Номин напряжениеEF003977 | 400...400 В |
| Вид подключения главной электрич цепиEF006671 | Прочее |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Нет |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 1
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
|---|
Прочие характеристики 4
| Моторный привод встроенныйEF006697 | Нет |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 20 кА |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.135 × 0.03 × 0.1 см | 0.3 | 0.000405 | |
| TRANSPORTING | 56 шт. | 0.4 × 0.3 × 0.3 м | 16.9 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.135 × 0.03 × 0.1 см
- Вес, кг
- 0.3
- Объём, м³
- 0.000405
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 56 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 16.9
- Объём, м³
- 0.036
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
