Контакт дополнительный и сигнальный правый ВА-336E 3P
Systeme Electric · артикул 22584DEK
Изображение может отличаться от конкретного исполнения.
DEKraft

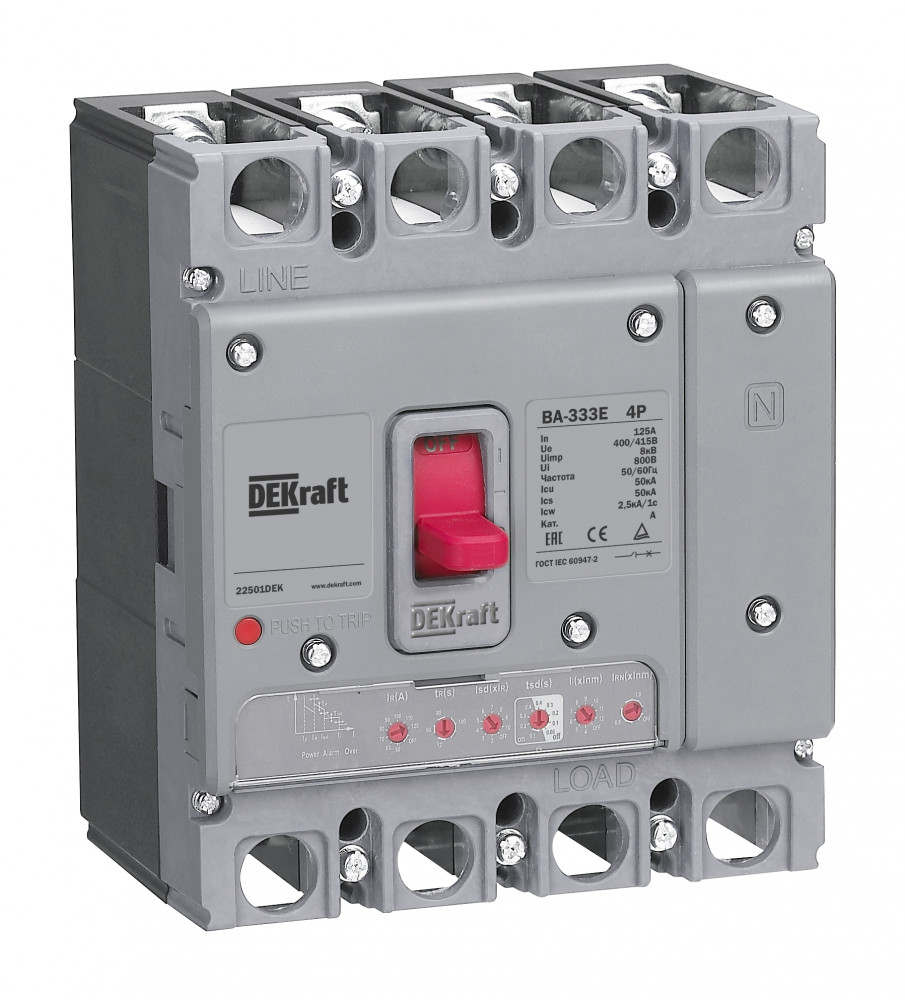

Силовой авт. выключатель с электрон. расц. 4P 100А 50кА ВА-333E
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu100 А
Диапазон уставки тока расцепления40...100 А
Номин напряжение400...415 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Степень защиты - IPIP20
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Описание и назначение
Автоматические выключатели серии ВА-330Е предназначены для использования в силовых распределительных цепях переменного тока напряжением до 415 В для ввода и распределения электрической энергии, а также защиты цепей оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания.Автоматические выключатели серии ВА-330Е оснащены электронным расцепителем, который позволяют отрегулировать токовые и временные уставки срабатывания согласно расчетным параметрам электрической сети, а также требованиям селективности.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 100 А |
|---|---|
| Количество полюсовEF001391 | 4 |
| Диапазон уставки тока расцепленияEF002336 | 40...100 А |
| Номин напряжениеEF003977 | 400...415 В |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Нет |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 2
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
Прочие характеристики 5
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 50 кА |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 8 шт. | 0.356 × 0.297 × 0.426 м | 14.2 | 0.04504183 |
-
TRANSPORTING
- В упаковке
- 8 шт.
- Габариты
- 0.356 × 0.297 × 0.426 м
- Вес, кг
- 14.2
- Объём, м³
- 0.04504183
- EAN / GTIN
