DEKraft

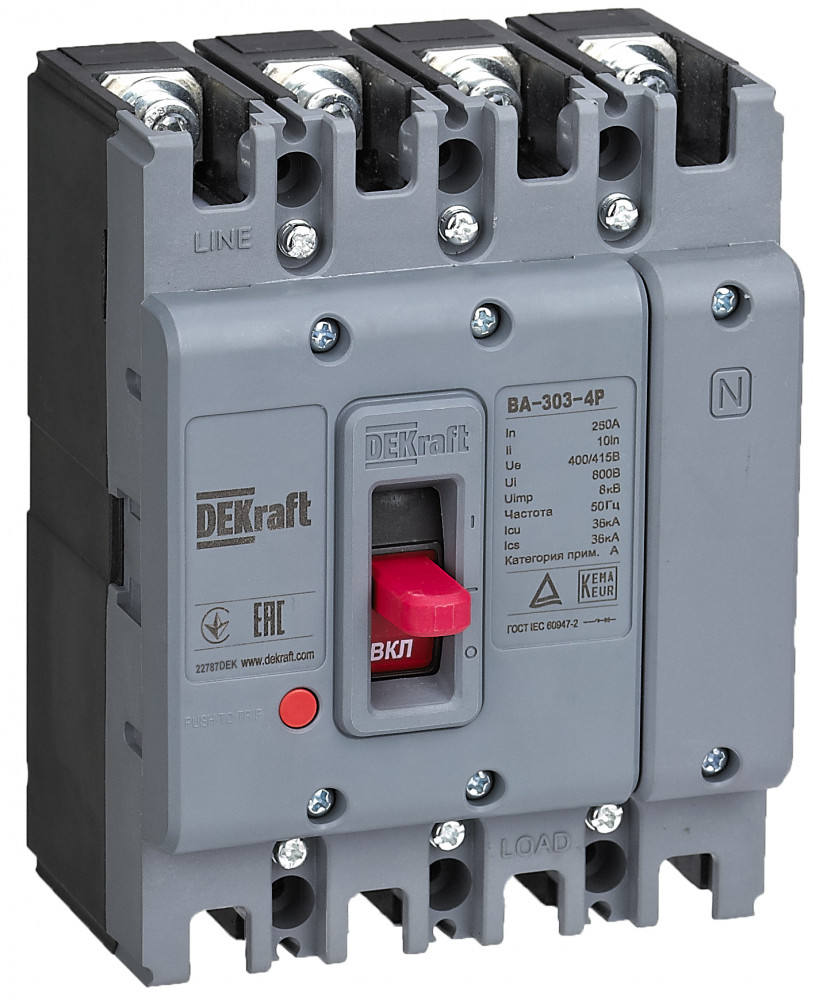

Силовой авт. выкл. 4P 200А 36кА ВА-303
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu200 А
Номин напряжение400...415 В
Номин откл способность Icu при 400 В 50 Гц36 кА
Степень защиты - IPIP20
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Количество полюсов4
Описание и назначение
Автоматические выключатели в литом корпусе серии ВА-300 с нерегулируемым термомагнитным расцепителем; 4P; ном. ток 200 А; предназначены для использования в силовых распределительных цепях переменного тока, в то время как серия ВА-300М специально предназначена для использования с двигательной нагрузкой. Данные аппараты применяются в сетях напряжением до 400/415 В и 50Гц для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания. Аппараты используются на энергетических, жилых, промышленных, транспортных и других объектах.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 6
| Номин продолжительный ток IuEF001389 | 200 А |
|---|---|
| Количество полюсовEF001391 | 4 |
| Номин напряжениеEF003977 | 400...415 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Нет |
Монтаж и подключение 2
| Возможность установки индикатора отклEF007006 | Да |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
Классификация и назначение 1
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
|---|
Прочие характеристики 5
| Моторный привод встроенныйEF006697 | Нет |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 36 кА |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.173 × 0.149 × 0.103 м | 2.25 | 0.00265503 | |
| Контейнер | 192 шт. | 1.2 × 0.8 × 1.1 м | 433 | 1.056 | — |
| TRANSPORTING | 8 шт. | 0.36 × 0.308 × 0.262 м | 17.6 | 0.02905056 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.173 × 0.149 × 0.103 м
- Вес, кг
- 2.25
- Объём, м³
- 0.00265503
- EAN / GTIN
-
Контейнер
- В упаковке
- 192 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 433
- Объём, м³
- 1.056
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 8 шт.
- Габариты
- 0.36 × 0.308 × 0.262 м
- Вес, кг
- 17.6
- Объём, м³
- 0.02905056
- EAN / GTIN
