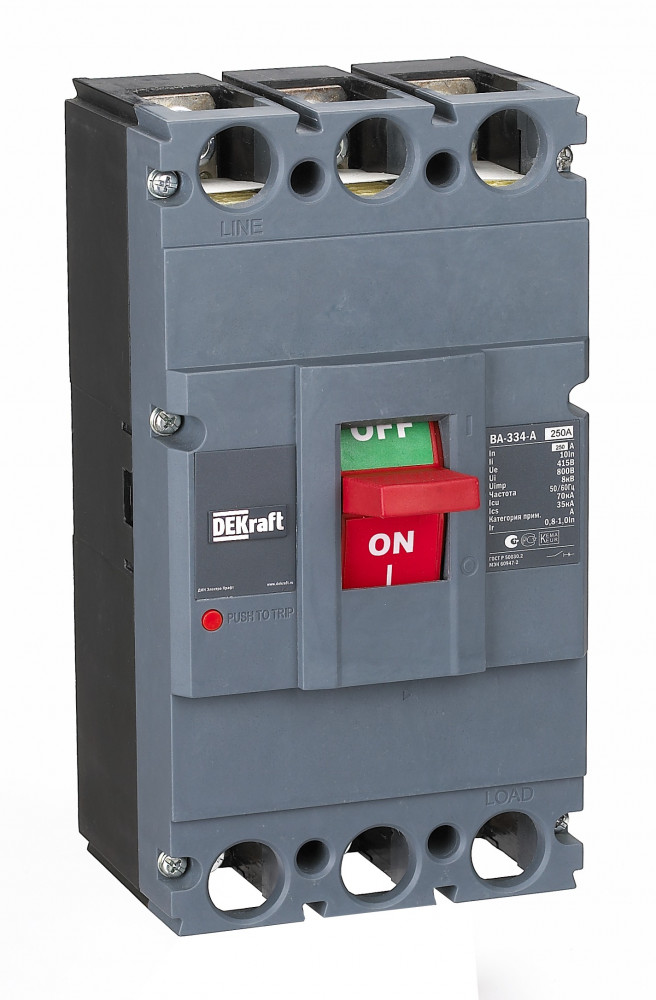

Силовой авт. выкл. 3P 250А c Ir=200А-250А 70кА ВА-334 DEKraf
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматический выключатель серии ВА-334 DEKraft; 3P; номинальный ток 250 А, отключающая способность Icu = 70 кА (при 415 В 50 Гц); расцепитель – термомагнитный, регулируемый. В комплект поставки входят 4 межфазные перегородки и крепеж на монтажной плате. В дополнение к выключателям выпускается ряд аксессуаров, расширяющих их функционал: сигнальные контакты, расцепители напряжения, моторные приводы, шины выносные и др.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP00 |
|---|
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 250 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 200...250 А |
| Номин напряжениеEF003977 | 415...415 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Нет |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 2
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
Прочие характеристики 6
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Моторный привод встроенныйEF006697 | Нет |
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 70 кА |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 72 шт. | 0.174 × 0.152 × 0.287 м | 5.3 | 0.00759057 | — |
-
Контейнер
- В упаковке
- 72 шт.
- Габариты
- 0.174 × 0.152 × 0.287 м
- Вес, кг
- 5.3
- Объём, м³
- 0.00759057
- EAN / GTIN
- —
