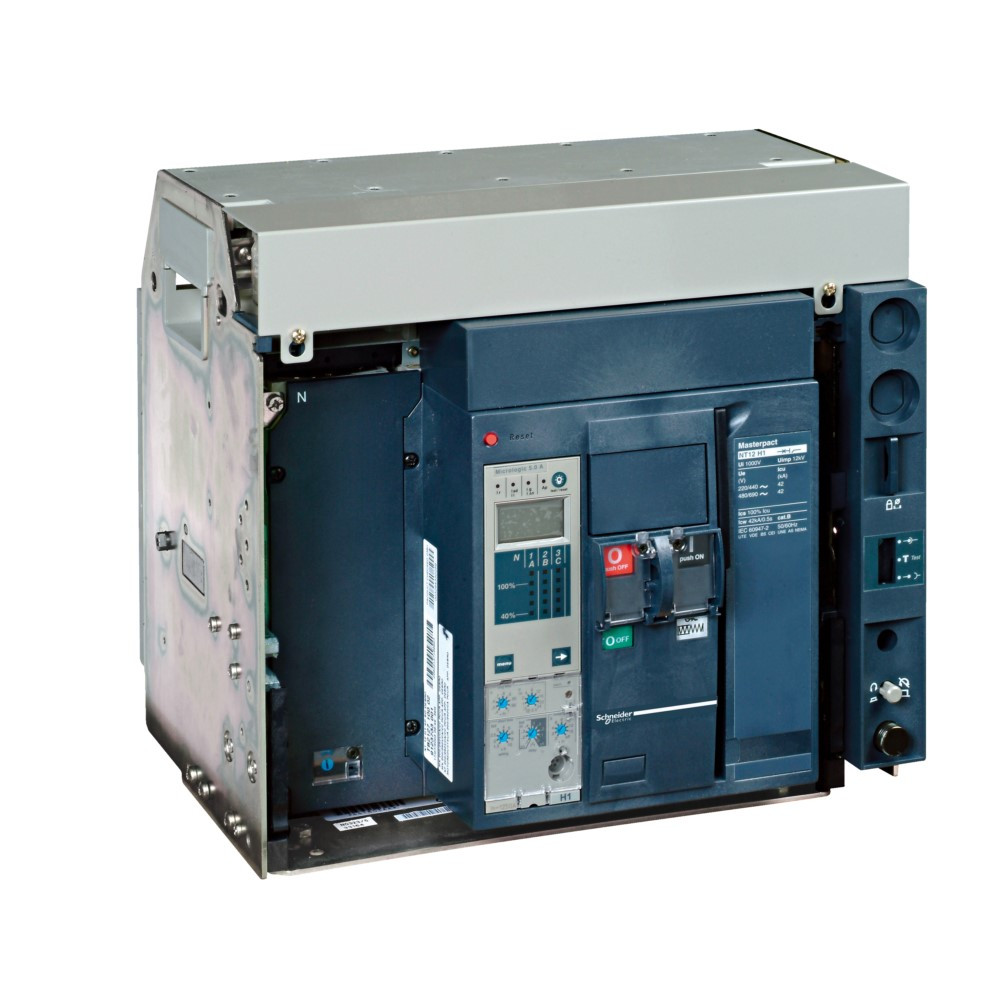

NT 16 H1 4P ВЫКАТНОЙ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474	IP30
Механическая износостойкостьданные поставщика	12500 циклы без обслуживания в соответствии с IEC 60947-2
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	3000 циклы 690 В переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 6000 циклы 440 В переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 AC-23A: 3000 циклы 690 В п

Электрические и световые параметры 15

Номин продолжительный ток IuEF001389	1600 А
Количество полюсовEF001391	4
Номин напряжениеEF003977	690...690 В
Вид подключения главной электрич цепиEF006671	Задняя сторона
Тип подключения силовой электрич цепиEF006819	Подключение на шину
Тип элемента управленияEF006976	Кнопка нажимная
С расцеплением под напряжениемEF007518	Да
номинальный кратковременно выдерживаемый токданные поставщика	24 кА 3 с в соответствии с IEC 60947-2 42 кА 0.5 с в соответствии с IEC 60947-2 42 кА 1 с в соответствии с IEC 60947-2
номинальное импульсное выдерживаемое напряжениеданные поставщика	12 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	1000 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальный токданные поставщика	1600 А в 40 °C
Описание полюсовданные поставщика	4P
Тип управленияданные поставщика	кнопка
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика	выкатной
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с IEC 60947-2

Монтаж и подключение 3

Кол-во вспомогат переключающих контактовEF003531	5
Возможность установки индикатора отклEF007006	Да
Подходит для монтажа на DIN-рейкуEF007250	Да

Классификация и назначение 6

Категория примененияданные поставщика	category B
Серияданные поставщика	Masterpact NT Masterpact
Стандартыданные поставщика	IEC 60947-2
Тип защитыданные поставщика	без защиты
Тип продуктаданные поставщика	базовая рама
Тип сетиданные поставщика	переменный ток

Прочие характеристики 20

Моторный привод встроенныйEF006697	Да
Номин откл способность Icu при 400 В 50 ГцEF007048	42 кА
Комплексная защита от замыканий на землюEF007296	Да
Моторный привод - дополнительноEF007386	Нет
Конструкция прибораEF008240	Выдвижное/выкатное устройство
номинальная включающая способность (на кз)данные поставщика	88 кА 220/415 V переменный ток в 50/60 Гц 88 кА 440 V переменный ток в 50/60 Гц 88 кА 525 В переменный ток в 50/60 Гц 88 кА 690 В переменный ток в 50/60 Гц
номинальная рабочая отключающая способностьданные поставщика	42 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА в 220/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА в 525 В переменный ток 50/60 Гц в соответствии с IEC 609
Код отключающей способностиданные поставщика	H1
Код совместимостиданные поставщика	NT16
Краткое название устройстваданные поставщика	Masterpact NT16
Макс. время отключенияданные поставщика	25-25 мс
Максимальное время включенияданные поставщика	50 мс
Наименование автоматического выключателяданные поставщика	Masterpact NT16H1
Наименование продуктаданные поставщика	Masterpact NT
Номинал тт автоматического выключателяданные поставщика	1600 А
Отключающая способностьданные поставщика	42 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА Icu в 525 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА Icu в 690 В переменный ток 50/60 Гц в соответствии с
Положение нейтралиданные поставщика	слева
Сертификатыданные поставщика	LCIE ASEFA
Степень загрязненияданные поставщика	3 в соответствии с IEC 60664-1
Шаг соединенияданные поставщика	70 мм
