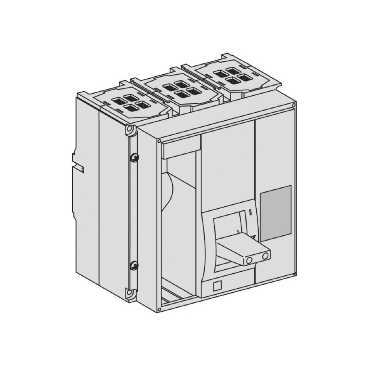

NS800 H 3P фиксир.исп. базовый модуль

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000228.

Условия эксплуатации и безопасность 7

Степень защиты - IP	IP30
Механическая износостойкостьданные поставщика	10000 циклы в соответствии с IEC 60947-2
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ikданные поставщика	IK07 в соответствии с EN 50102
Степень защиты ipданные поставщика	IP40 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-50-85 °C
Электрическая износостойкостьданные поставщика	2000 циклы 690 В переменный ток 50/60 Гц In в соответствии с IEC 60947-2 4000 циклы 690 В переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 5000 циклы 440 В переменный ток 50/60 Гц In в соотве

Электрические и световые параметры 16

Номин продолжительный ток Iu	800 А
Количество полюсов	3
Номин напряжение	690...690 В
Вид подключения главной электрич цепи	Передняя сторона
Тип подключения силовой электрич цепи	Болтовое соединение
Тип элемента управления	Рычажковый (перекидной рычаг)
С расцеплением под напряжением	Да
номинальный кратковременно выдерживаемый токданные поставщика	19.2 кА 1 с в соответствии с IEC 60947-2
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	800 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 В переменный ток 50/60 Гц
номинальный токданные поставщика	800 А в 50 °C
Описание полюсовданные поставщика	3P
Потери мощностиданные поставщика	15 Вт
Тип управленияданные поставщика	рычаг управления поворотная рукоятка
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика	Стационарный
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с EN/IEC 60947-2

Монтаж и подключение 4

Возможность установки индикатора откл	Да
Подходит для монтажа на DIN-рейку	Да
Монтаж на DIN-рейку	Да
Монтажная опораданные поставщика	задняя монтажная панель

Классификация и назначение 6

Категория примененияданные поставщика	category B
Область примененияданные поставщика	Распределение
Стандартыданные поставщика	IEC 60947-2
Тип защитыданные поставщика	без защиты
Тип продуктаданные поставщика	базовая рама
Тип сетиданные поставщика	переменный ток

Прочие характеристики 16

Моторный привод встроенный	Да
Номин откл способность Icu при 400 В 50 Гц	70 кА
Комплексная защита от замыканий на землю	Да
Моторный привод - дополнительно	Да
Конструкция прибора	Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защиты	Да
номинальная рабочая отключающая способностьданные поставщика	30 кА в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 (ручное оперирование) 40 кА в 500/525 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 (ручное оперирование) 50 кА в 220/24
Встроенная мгновенная защитаданные поставщика	40-40 кА
Код совместимостиданные поставщика	NS800
Краткое название устройстваданные поставщика	Compact NS800H
Наименование автоматического выключателяданные поставщика	Compact NS800H
Наименование продуктаданные поставщика	Compact NS
Отключающая способностьданные поставщика	85 кА Icu в 220/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА Icu в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V переменный ток 50/60 Гц в соотве
Сертификатыданные поставщика	ASEFA LCIE ASTA
Степень загрязненияданные поставщика	3 в соответствии с IEC 60947
Шаг соединенияданные поставщика	70 мм
