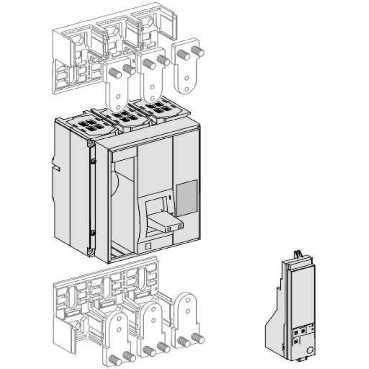

NS1600 H 4P ФИКСИР.ИСП. БАЗОВЫЙ МОДУЛЬ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP30
Механическая износостойкостьданные поставщика	10000 циклы в соответствии с IEC 60947-2
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ikданные поставщика	IK07 в соответствии с EN 50102
Степень защиты ipданные поставщика	IP40 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-50-85 °C
Электрическая износостойкостьданные поставщика	5000 циклы 440 В переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 1000 циклы 690 В переменный ток 50/60 Гц In в соответствии с IEC 60947-2 2000 циклы 440 В переменный ток 50/60 Гц In в соотве

Электрические и световые параметры 16

Номин продолжительный ток IuEF001389	1600 А
Количество полюсовEF001391	4
Номин напряжениеEF003977	690...690 В
Вид подключения главной электрич цепиEF006671	Передняя сторона
Тип подключения силовой электрич цепиEF006819	Болтовое соединение
Тип элемента управленияEF006976	Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518	Да
номинальный кратковременно выдерживаемый токданные поставщика	19.2 кА 1 с в соответствии с IEC 60947-2
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	800 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 В переменный ток 50/60 Гц
номинальный токданные поставщика	1600 А в 50 °C
Описание полюсовданные поставщика	4P
Потери мощностиданные поставщика	74 Вт
Тип управленияданные поставщика	рычаг управления поворотная рукоятка
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика	Стационарный
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с EN/IEC 60947-2

Монтаж и подключение 4

Возможность установки индикатора отклEF007006	Да
Подходит для монтажа на DIN-рейкуEF007250	Да
Монтаж на DIN-рейкуEF008904	Да
Монтажная опораданные поставщика	задняя монтажная панель

Классификация и назначение 7

Категория примененияданные поставщика	category B
Область примененияданные поставщика	Распределение
Серияданные поставщика	ComPact NS630b...1600 Compact
Стандартыданные поставщика	IEC 60947-2
Тип защитыданные поставщика	без защиты
Тип продуктаданные поставщика	базовая рама
Тип сетиданные поставщика	переменный ток

Прочие характеристики 17

Моторный привод встроенныйEF006697	Да
Номин откл способность Icu при 400 В 50 ГцEF007048	70 кА
Комплексная защита от замыканий на землюEF007296	Да
Моторный привод - дополнительноEF007386	Да
Конструкция прибораEF008240	Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защитыEF008906	Да
номинальная рабочая отключающая способностьданные поставщика	30 кА в 500/525 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 (ручное оперирование) 22 кА в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 (ручное оперирование) 37 кА в 220/24
Встроенная мгновенная защитаданные поставщика	40-40 кА
Код совместимостиданные поставщика	NS1600
Краткое название устройстваданные поставщика	Compact NS1600H
Наименование автоматического выключателяданные поставщика	Compact NS1600H
Наименование продуктаданные поставщика	Compact NS
Отключающая способностьданные поставщика	85 кА Icu в 220/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА Icu в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V переменный ток 50/60 Гц в соотве
Положение нейтралиданные поставщика	слева
Сертификатыданные поставщика	ASEFA ASTA LCIE
Степень загрязненияданные поставщика	3 в соответствии с IEC 60947
Шаг соединенияданные поставщика	70 мм
