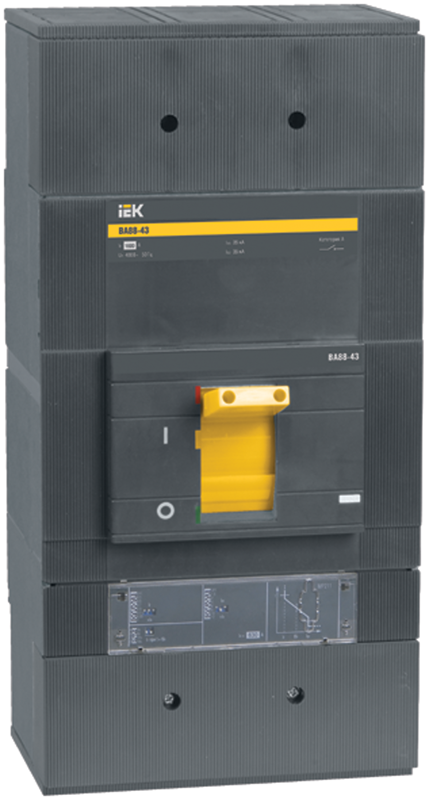

Выключатель автоматический ВА88-43 3Р 1250А 50кА c электронным расцепителем МР 211 IEK
IEK · артикул SVA61-3-1250
Изображение может отличаться от конкретного исполнения.
IEK
Автоматический выключатель ВА88-43 3Р 1250А 50кА c электронным расцепителем МР 211 R IEK
ИсточникКаталог IEK
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина210
Высота420
Глубина222
Номин ток1250
Номин раб напряжение400
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин продолжительный ток Iu1250
Описание и назначение
Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Соответствуют требованиям ГОСТ Р 50030.2.
Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.
Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.
Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.
Сделано в России.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 13
| Номин токEF000227 | 1250 |
|---|---|
| Номин раб напряжениеEF000228 | 400 |
| Номин продолжительный ток IuEF001389 | 1250 |
| Количество полюсовEF001391 | 3 |
| Частота сетиEF001639 | 50 |
| Диапазон уставки тока расцепленияEF002336 | 3200...19200 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 8 |
| Номин напряжениеEF003977 | 400...400 |
| Вид подключения главной электрич цепиEF006671 | Прочее |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Тумблер |
| С расцеплением под напряжениемEF007518 | Да |
| Наличие электронного расцепителяданные поставщика | Да |
Материалы и конструкция 1
| Исполнениеданные поставщика | Стационарное |
|---|
Монтаж и подключение 2
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
Прочие характеристики 9
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Потери энергииEF005387 | 780 |
| Моторный привод встроенныйEF006697 | Нет |
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 50 |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | - |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраиваемое устройство расширения |
| Номин раб наибольшая откл способность Icsданные поставщика | 50 кА |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 210 |
|---|---|
| ВысотаEF000040 | 420 |
| ГлубинаEF000049 | 222 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.46 × 0.225 × 0.27 м | 23 | 0.030697 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 1 шт | 0.475 × 0.275 × 0.235 м | 23 | 0.030697 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.46 × 0.225 × 0.27 м
- Вес, кг
- 23
- Объём, м³
- 0.030697
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.475 × 0.275 × 0.235 м
- Вес, кг
- 23
- Объём, м³
- 0.030697
- EAN / GTIN
