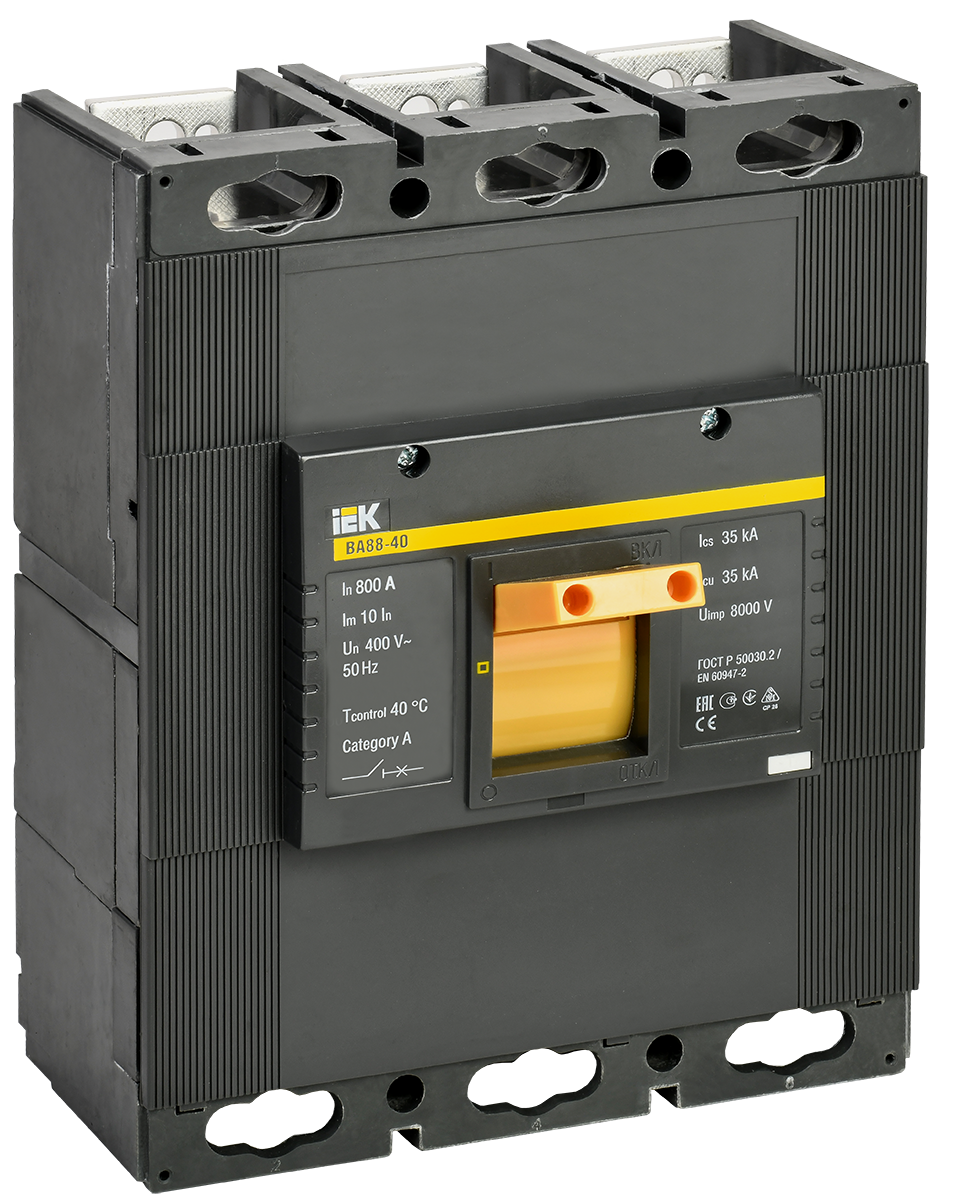

Выключатель автоматический ВА88-40 3Р 800А 35кА IEK

Изображение может отличаться от конкретного исполнения.

IEK

Выключатель автоматический ВА88-40 3Р 800А 35кА IEK

Артикул: SVA50-3-0800 ETIM-класс: EC000228 EAN: 4606056026535 EAN: 4606056026528 Обновлено: 23.02.2026
ИсточникКаталог IEK
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина210
Высота268
Глубина150
Номин ток800
Номин раб напряжение400
Номин напряжение изоляции Ui690
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во вспомогат норм замкнутых-НЗ конт0

Описание и назначение

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IPEF005474 IP30
Климатическое исполнениеданные поставщика УХЛ3

Электрические и световые параметры 13

Номин токEF000227 800
Номин раб напряжениеEF000228 400
Номин напряжение изоляции UiEF001366 690
Номин продолжительный ток IuEF001389 800
Количество полюсовEF001391 3
Частота сетиEF001639 50
Диапазон уставки тока расцепленияEF002336 800
Номин импульсное выдерживаемое напряжениеEF002578 8
Номин напряжениеEF003977 400
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Тумблер
С расцеплением под напряжениемEF007518 Да
Наличие электронного расцепителяданные поставщика Нет

Материалы и конструкция 1

Исполнениеданные поставщика Стационарное

Монтаж и подключение 2

Кол-во вспомогат переключающих контактовEF003531 0
Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 2

Тип расцепителяEF007007 Тепловой, электромагнитный
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе

Прочие характеристики 9

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Потери энергииEF005387 96
Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 35
Диап регул без заде сраб расцеп короткого замыкEF007131 8000
Моторный привод - дополнительноEF007386 Да
Конструкция прибораEF008240 Встраиваемое устройство расширения
Номин раб наибольшая откл способность Icsданные поставщика 35 кА

Размеры и упаковка

Изделие

ШиринаEF000008 210
ВысотаEF000040 268
ГлубинаEF000049 150

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.31 × 0.26 × 0.18 10.769 0.019455 4606056026528
Групповая упаковка — — — — —
TRANSPORTING КОРОБКА/БОКС 2 шт 0.561 × 0.34 × 0.204 м 21.538 0.03891 4606056026535

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.31 × 0.26 × 0.18
    Вес, кг
    10.769
    Объём, м³
    0.019455
    EAN / GTIN
    4606056026528

  • Групповая упаковка

    В упаковке
    —
    Габариты
    —
    Вес, кг
    —
    Объём, м³
    —
    EAN / GTIN
    —

  • TRANSPORTING КОРОБКА/БОКС

    В упаковке
    2 шт
    Габариты
    0.561 × 0.34 × 0.204 м
    Вес, кг
    21.538
    Объём, м³
    0.03891
    EAN / GTIN
    4606056026535
