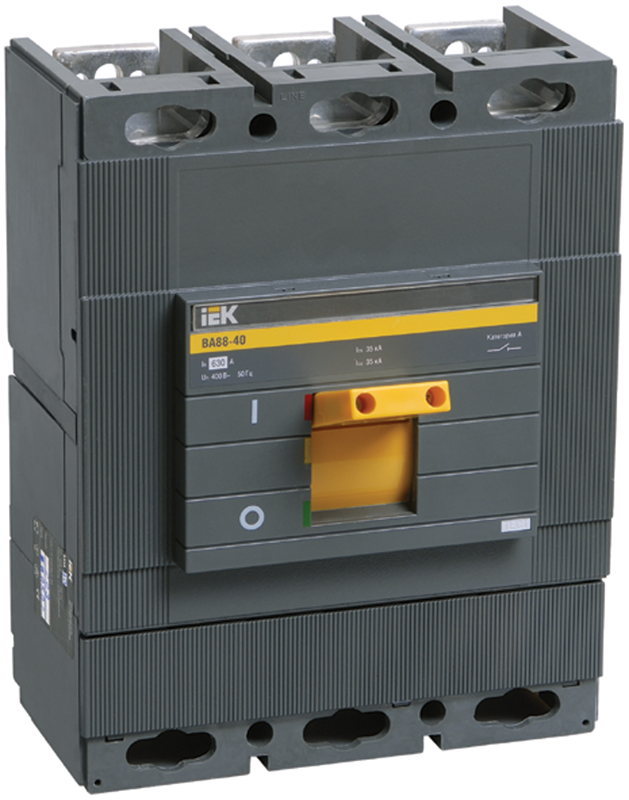

Автоматический выключатель ВА88-40 3Р 400А 35кА R IEK

Изображение может отличаться от конкретного исполнения.

IEK

Автоматический выключатель ВА88-40 3Р 400А 35кА R IEK

Артикул: SVA50-3-0400-R ETIM-класс: EC000228 EAN: 4606056519037 EAN: 4606056519020 Обновлено: 01.01.2025
ИсточникКаталог IEK
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина210
Высота268
Глубина150
Номин ток400
Номин раб напряжение400
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин продолжительный ток Iu400

Описание и назначение

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Сделано в России.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IPEF005474 IP30
Климатическое исполнениеданные поставщика УХЛ3

Электрические и световые параметры 13

Номин токEF000227 400
Номин раб напряжениеEF000228 400
Номин продолжительный ток IuEF001389 400
Количество полюсовEF001391 3
Частота сетиEF001639 50
Диапазон уставки тока расцепленияEF002336 4000
Номин импульсное выдерживаемое напряжениеEF002578 8
Номин напряжениеEF003977 400...400
Вид подключения главной электрич цепиEF006671 Прочее
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Тумблер
С расцеплением под напряжениемEF007518 Да
Наличие электронного расцепителяданные поставщика Нет

Материалы и конструкция 1

Исполнениеданные поставщика Стационарное

Монтаж и подключение 2

Кол-во вспомогат переключающих контактовEF003531 0
Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 2

Тип расцепителяEF007007 Тепловой, электромагнитный
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе

Прочие характеристики 9

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Потери энергииEF005387 180
Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 35
Диап регул без заде сраб расцеп короткого замыкEF007131 -
Моторный привод - дополнительноEF007386 Да
Конструкция прибораEF008240 Встраиваемое устройство расширения
Номин раб наибольшая откл способность Icsданные поставщика 35 кА

Размеры и упаковка

Изделие

ШиринаEF000008 210
ВысотаEF000040 268
ГлубинаEF000049 150

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.31 × 0.26 × 0.18 9.9 0.01904 4606056519020
Групповая упаковка — — — — —
TRANSPORTING КОРОБКА/БОКС 2 шт 0.56 × 0.34 × 0.2 м 19.8 0.03808 4606056519037

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.31 × 0.26 × 0.18
    Вес, кг
    9.9
    Объём, м³
    0.01904
    EAN / GTIN
    4606056519020

  • Групповая упаковка

    В упаковке
    —
    Габариты
    —
    Вес, кг
    —
    Объём, м³
    —
    EAN / GTIN
    —

  • TRANSPORTING КОРОБКА/БОКС

    В упаковке
    2 шт
    Габариты
    0.56 × 0.34 × 0.2 м
    Вес, кг
    19.8
    Объём, м³
    0.03808
    EAN / GTIN
    4606056519037
