АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ SYSTEMEPACT CCB DC250 3P50КА/3P20КА 4P TMD100

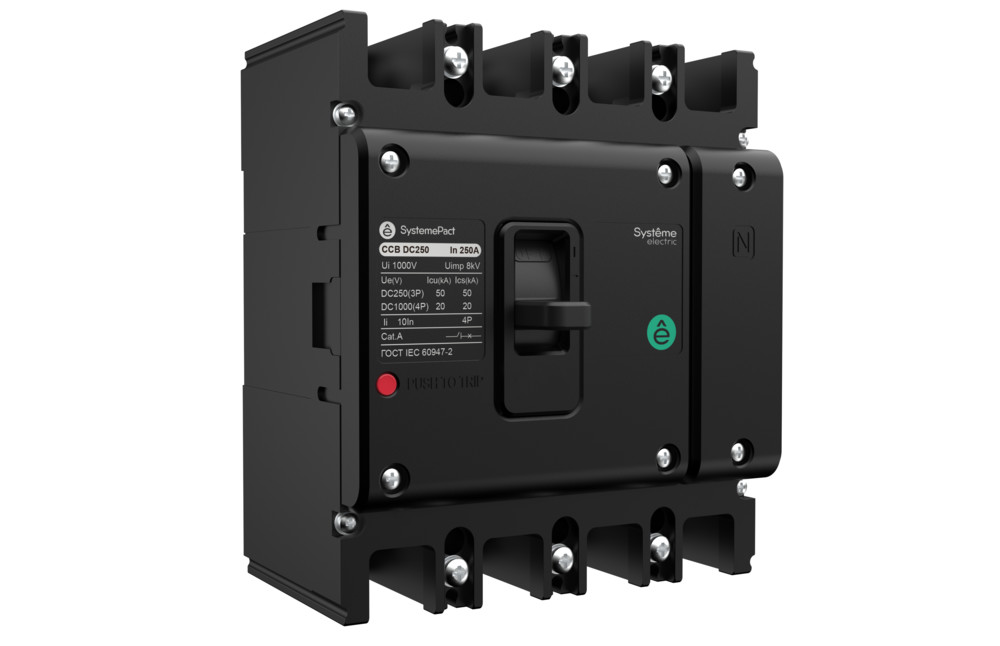

Изображение может отличаться от конкретного исполнения.

Systeme Electric

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ SYSTEMEPACT CCB DC250 3P50КА/3P20КА 4P TMD100

Артикул: SPD2503N4B1004D ETIM-класс: EC000228 EAN: 14680409079697 Обновлено: 13.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu100 А
Номин напряжение250...750 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Степень защиты - IPIP20
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Кол-во вспомогат норм разомкнутых-НО конт0

Описание и назначение

Автоматические выключатели серии SystemePact CCB DC на ток 250 А, 4P, с термомагнитным расцепителем на 100 А; установка – на монтажную плату. Выключатели серии SystemePact CCB DC применяются в сетях постоянного тока для нечастых включений и отключений, а также защиты от перегрузки и короткого замыкания. Они могут быть дополнены стандартными аксессуарами, такими же, как и аппараты переменного тока, а также специальными аксессуарами для последовательного подключения полюсов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 6

Номин продолжительный ток IuEF001389 100 А
Количество полюсовEF001391 4
Номин напряжениеEF003977 250...750 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 1

Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 2

Информация о ремонтопригодностиданные поставщика Подлежит ремонту
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе

Прочие характеристики 8

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 50 кА
Комплексная защита от замыканий на землюEF007296 Нет
Моторный привод - дополнительноEF007386 Да
Конструкция прибораEF008240 Встраив. устройство фиксированной установки (стационарный)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
TRANSPORTING 8 шт. 0.49 × 0.33 × 0.35 м 21 0.056595 14680409079697

  • TRANSPORTING

    В упаковке
    8 шт.
    Габариты
    0.49 × 0.33 × 0.35 м
    Вес, кг
    21
    Объём, м³
    0.056595
    EAN / GTIN
    14680409079697
