АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ SYSTEMEPACT CCB DC250 2P50КА/3P50КА 3P TMD250

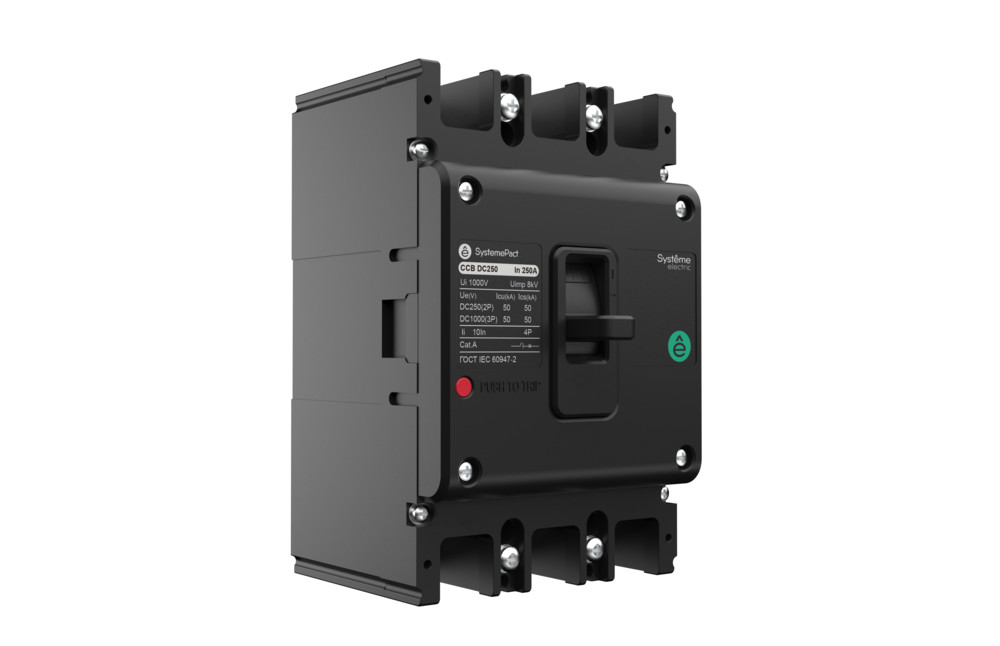

Изображение может отличаться от конкретного исполнения.

Systeme Electric

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ SYSTEMEPACT CCB DC250 2P50КА/3P50КА 3P TMD250

Артикул: SPD2502N3N2503D ETIM-класс: EC000228 EAN: 4680409079683 Обновлено: 13.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu250 А
Номин напряжение250...750 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Степень защиты - IPIP20
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Количество полюсов3

Описание и назначение

Автоматические выключатели серии SystemePact CCB DC на ток 250 А, 3P, с термомагнитным расцепителем на 250 А; установка – на монтажную плату. Выключатели серии SystemePact CCB DC применяются в сетях постоянного тока для нечастых включений и отключений, а также защиты от перегрузки и короткого замыкания. Они могут быть дополнены стандартными аксессуарами, такими же, как и аппараты переменного тока, а также специальными аксессуарами для последовательного подключения полюсов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 6

Номин продолжительный ток IuEF001389 250 А
Количество полюсовEF001391 3
Номин напряжениеEF003977 250...750 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518 Да

Монтаж и подключение 1

Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 1

Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе

Прочие характеристики 3

Номин откл способность Icu при 400 В 50 ГцEF007048 50 кА
Конструкция прибораEF008240 Встраив. устройство фиксированной установки (стационарный)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.172 × 0.172 × 0.149 м 1.91 0.00440801 4680409079683

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.172 × 0.172 × 0.149 м
    Вес, кг
    1.91
    Объём, м³
    0.00440801
    EAN / GTIN
    4680409079683
