Systeme Electric

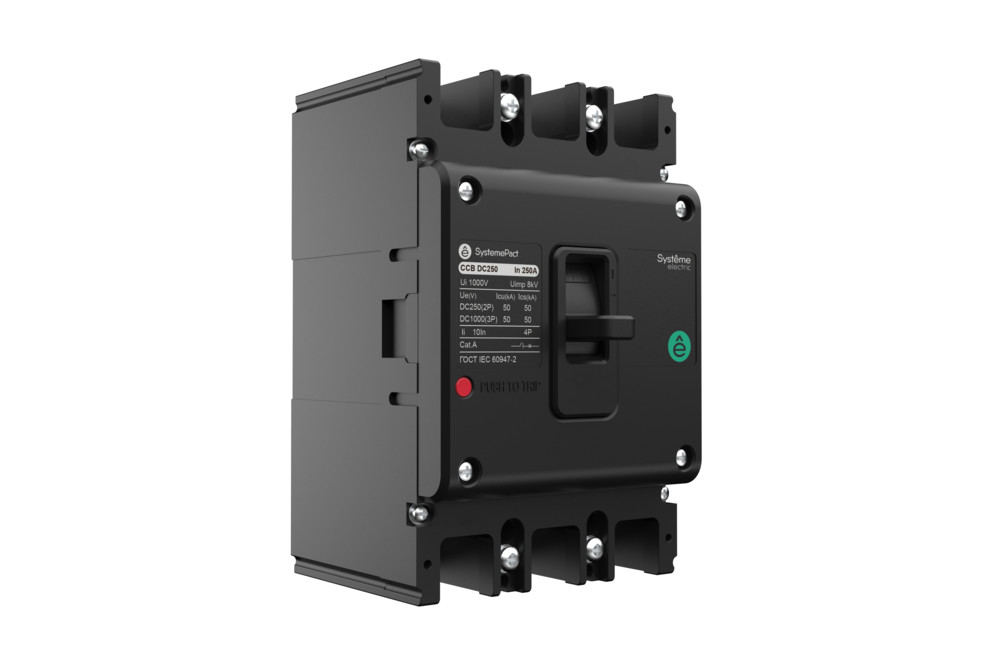

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ SYSTEMEPACT CCB DC250 2P50КА/3P50КА 3P TMD200
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu200 А
Номин напряжение250...750 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Степень защиты - IPIP20
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Количество полюсов3
Описание и назначение
Автоматические выключатели серии SystemePact CCB DC на ток 250 А, 3P, с термомагнитным расцепителем на 200 А; установка – на монтажную плату. Выключатели серии SystemePact CCB DC применяются в сетях постоянного тока для нечастых включений и отключений, а также защиты от перегрузки и короткого замыкания. Они могут быть дополнены стандартными аксессуарами, такими же, как и аппараты переменного тока, а также специальными аксессуарами для последовательного подключения полюсов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 6
| Номин продолжительный ток IuEF001389 | 200 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Номин напряжениеEF003977 | 250...750 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Да |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 1
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
|---|
Прочие характеристики 3
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 50 кА |
|---|---|
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
