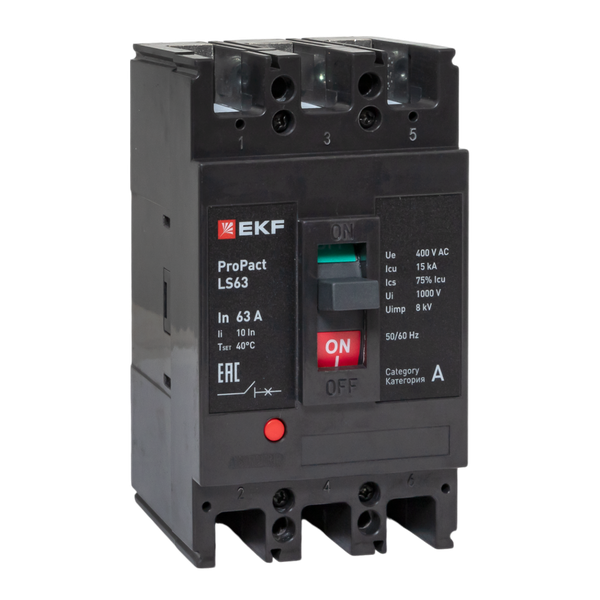

Выключатель автоматический в литом корпусе ProPact LS63 63А 3P 15кА EKF

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический в литом корпусе ProPact LS63 63А 3P 15кА EKF

Артикул: mccb-63-15-3-63-ls ETIM-класс: EC000228 EAN: 4690216555454 EAN: 14690216555451 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu63 А
Диапазон уставки тока расцепления63...63 А
Номин напряжение400...400 В
Номин откл способность Icu при 400 В 50 Гц15 кА
Диап регул без заде сраб расцеп короткого замык630...630 А
Степень защиты - IPIP30
Вид подключения главной электрич цепиПередняя сторона
Тип подключения силовой электрич цепиБолтовое соединение

Описание и назначение

Выключатель LS ProPact выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Данная серия не подразумевает возможность установки аксессуаров

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP30

Электрические и световые параметры 7

Номин продолжительный ток IuEF001389 63 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 63...63 А
Номин напряжениеEF003977 400...400 В
Вид подключения главной электрич цепиEF006671 Передняя сторона
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 4

Кол-во вспомогат переключающих контактовEF003531 0
Возможность установки индикатора отклEF007006 Нет
Подходит для монтажа на DIN-рейкуEF007250 Нет
Монтаж на DIN-рейкуEF008904 Нет

Классификация и назначение 4

Серияданные поставщика EKF
Серия продукцииданные поставщика ProPact
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе
Тип расцепителяданные поставщика Термомагнитный нерегулируемый

Прочие характеристики 8

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 15 кА
Диап регул без заде сраб расцеп короткого замыкEF007131 630...630 А
Комплексная защита от замыканий на землюEF007296 Нет
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Комплектное устройство в корпусе

Размеры и упаковка

Изделие

Сечение подключаемого провода, мм²данные поставщика 16

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.11 × 0.17 × 0.11 м 1.024 0.002057 4690216555454
Групповая упаковка шт 1 шт. 0.11 × 0.17 × 0.11 м 1.024 0.002057 4690216555454
Транспортная упаковка коробка (16 шт) 16 шт. 0.35 × 0.45 × 0.23 м 16.384 0.036225 14690216555451

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.11 × 0.17 × 0.11 м
    Вес, кг
    1.024
    Объём, м³
    0.002057
    EAN / GTIN
    4690216555454

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.11 × 0.17 × 0.11 м
    Вес, кг
    1.024
    Объём, м³
    0.002057
    EAN / GTIN
    4690216555454

  • Транспортная упаковка коробка (16 шт)

    В упаковке
    16 шт.
    Габариты
    0.35 × 0.45 × 0.23 м
    Вес, кг
    16.384
    Объём, м³
    0.036225
    EAN / GTIN
    14690216555451
