Автоматический выключатель AV POWER-2/3 225А 35kA TR EKF AVERES

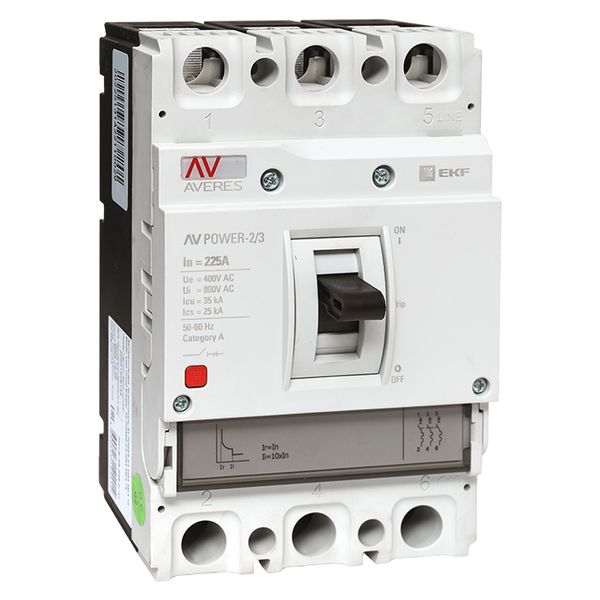

Изображение может отличаться от конкретного исполнения.

EKF

Автоматический выключатель AV POWER-2/3 225А 35kA TR EKF AVERES

Артикул: mccb-23-225-TR-av ETIM-класс: EC000228 EAN: 4690216122014 EAN: 14690216122011 Обновлено: 13.07.2026
ИсточникКаталог EKF
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu225 А
Диапазон уставки тока расцепления225...225 А
Номин напряжение400...690 В
Номин откл способность Icu при 400 В 50 Гц35 кА
Степень защиты - IPIP00
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораКомплектное устройство в корпусе

Описание и назначение

Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP00

Электрические и световые параметры 7

Номин продолжительный ток IuEF001389 225 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 225...225 А
Номин напряжениеEF003977 400...690 В
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 1

Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 3

Серияданные поставщика Averes
Серия продукцииданные поставщика AV Power
Тип расцепителяданные поставщика Термомагнитный нерегулируемый

Прочие характеристики 9

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Номин откл способность Icu при 400 В 50 ГцEF007048 35 кА
Комплексная защита от замыканий на землюEF007296 Нет
Конструкция прибораEF008240 Комплектное устройство в корпусе
Гарантийный срок храненияданные поставщика 10
Есть штрихкод на каждой штуке товараданные поставщика Да
Наличие сертификата ТРТСданные поставщика Да
Рабочая отключающая способность, Ics, кАданные поставщика 35

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.588 × 0.631 × 0.394 м 1.854 0.146185 4690216122014
Групповая упаковка шт 1 шт. 0.588 × 0.631 × 0.394 м 1.854 0.146185 4690216122014
Транспортная упаковка упак. (8 шт) 8 шт. 0.588 × 0.632 × 0.395 м 15.501 0.146788 14690216122011

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.588 × 0.631 × 0.394 м
    Вес, кг
    1.854
    Объём, м³
    0.146185
    EAN / GTIN
    4690216122014

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.588 × 0.631 × 0.394 м
    Вес, кг
    1.854
    Объём, м³
    0.146185
    EAN / GTIN
    4690216122014

  • Транспортная упаковка упак. (8 шт)

    В упаковке
    8 шт.
    Габариты
    0.588 × 0.632 × 0.395 м
    Вес, кг
    15.501
    Объём, м³
    0.146788
    EAN / GTIN
    14690216122011
