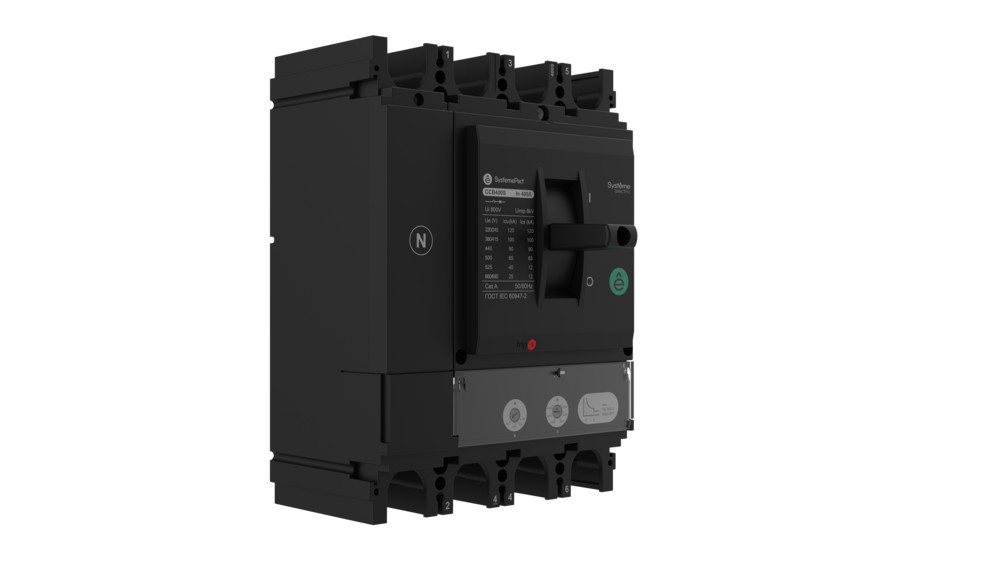

АВТ.ВЫКЛ SYSTEMEPACT CCB630 36KA 4P4D TMD600 РЫЧАГ

Изображение может отличаться от конкретного исполнения.

Systeme Electric

АВТ.ВЫКЛ SYSTEMEPACT CCB630 36KA 4P4D TMD600 РЫЧАГ

Артикул: SPC630F600L4DF ETIM-класс: EC000228 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu600 А
Диапазон уставки тока расцепления420...600 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц36 кА
Степень защиты - IPIP40
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)

Описание и назначение

Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP40

Электрические и световые параметры 7

Номин продолжительный ток IuEF001389 600 А
Количество полюсовEF001391 4
Диапазон уставки тока расцепленияEF002336 420...600 А
Номин напряжениеEF003977 690...690 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518 Да

Монтаж и подключение 1

Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 1

Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе

Прочие характеристики 4

Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 36 кА
Конструкция прибораEF008240 Встраив. устройство фиксированной установки (стационарный)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
