АВТ.ВЫКЛ SYSTEMEPACT CCB630 100KA 4P4D S5.3E 630A РЫЧАГ

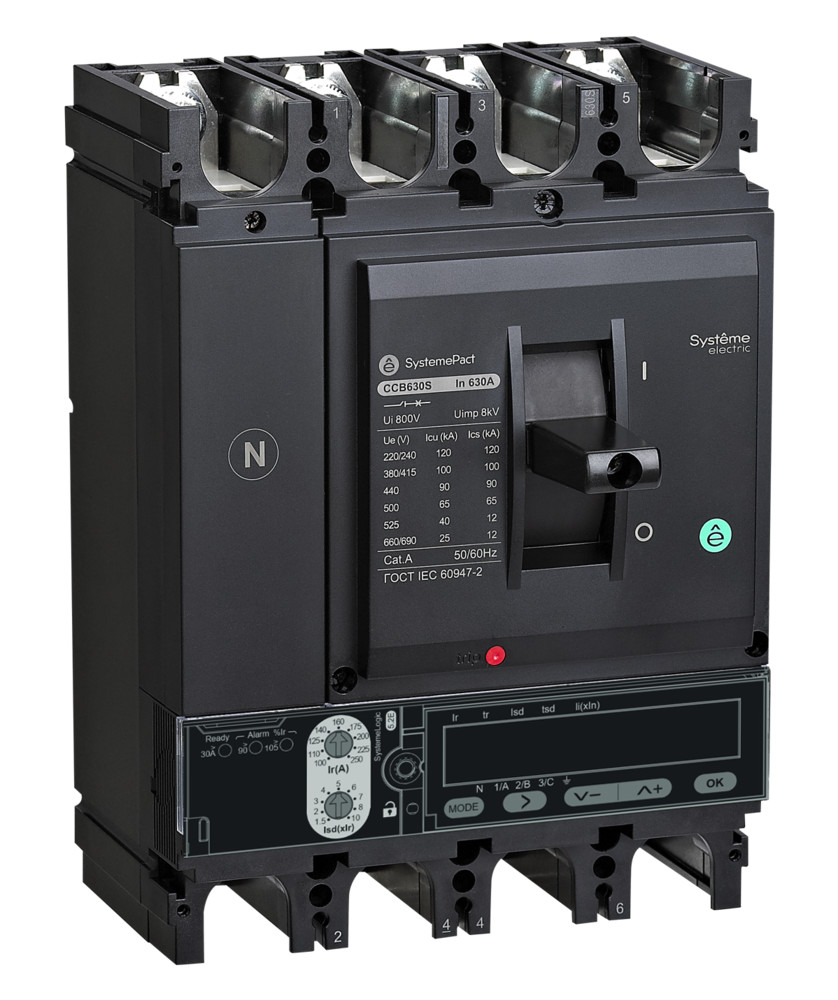

Изображение может отличаться от конкретного исполнения.

Systeme Electric

АВТ.ВЫКЛ SYSTEMEPACT CCB630 100KA 4P4D S5.3E 630A РЫЧАГ

Артикул: SPC630S63053E4DF ETIM-класс: EC000228 EAN: 14680409046606 Обновлено: 16.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu630 А
Диапазон уставки тока расцепления250...630 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц100 кА
Степень защиты - IPIP20
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)

Описание и назначение

Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 7

Номин продолжительный ток IuEF001389 630 А
Количество полюсовEF001391 4
Диапазон уставки тока расцепленияEF002336 250...630 А
Номин напряжениеEF003977 690...690 В
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Рычажковый (перекидной рычаг)
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 1

Подходит для монтажа на DIN-рейкуEF007250 Нет

Классификация и назначение 2

Информация о ремонтопригодностиданные поставщика Подлежит замене
Тип изделия/компонентаданные поставщика Выключатель автоматический в литом корпусе

Прочие характеристики 8

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 100 кА
Комплексная защита от замыканий на землюEF007296 Нет
Моторный привод - дополнительноEF007386 Да
Конструкция прибораEF008240 Встраив. устройство фиксированной установки (стационарный)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
TRANSPORTING 2 шт. 0.545 × 0.28 × 0.216 м 15.5 0.0329616 14680409046606

  • TRANSPORTING

    В упаковке
    2 шт.
    Габариты
    0.545 × 0.28 × 0.216 м
    Вес, кг
    15.5
    Объём, м³
    0.0329616
    EAN / GTIN
    14680409046606
