НЕПОДВИЖНЫЙ БЛОК НА 9 ПРОВОДОВ (100-630)
Systeme Electric · артикул SPC-A9PF-01-06
Изображение может отличаться от конкретного исполнения.
Systeme Electric

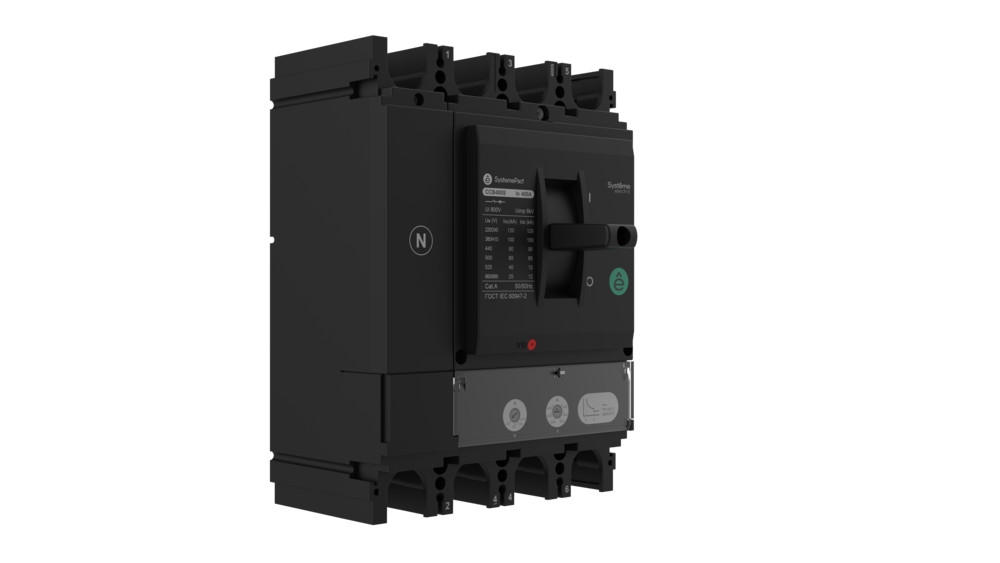

АВТ.ВЫКЛ SYSTEMEPACT CCB400 100KA 4P4D TMD400 РЫЧАГ
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu400 А
Диапазон уставки тока расцепления280...400 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц100 кА
Степень защиты - IPIP40
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Описание и назначение
Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP40 |
|---|
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 400 А |
|---|---|
| Количество полюсовEF001391 | 4 |
| Диапазон уставки тока расцепленияEF002336 | 280...400 А |
| Номин напряжениеEF003977 | 690...690 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Да |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 1
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
|---|
Прочие характеристики 4
| Моторный привод встроенныйEF006697 | Нет |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 100 кА |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.265 × 0.217 × 0.195 м | 6.65 | 0.01121347 | |
| TRANSPORTING | 2 шт. | 0.545 × 0.28 × 0.216 м | 13.8 | 0.0329616 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.265 × 0.217 × 0.195 м
- Вес, кг
- 6.65
- Объём, м³
- 0.01121347
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 2 шт.
- Габариты
- 0.545 × 0.28 × 0.216 м
- Вес, кг
- 13.8
- Объём, м³
- 0.0329616
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 33; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
