ОСНОВАНИЕ ДЛЯ 2 ПОДВИЖНЫХ БЛОКОВ (100-250)
Systeme Electric · артикул SPC-A9PS-01-02
Изображение может отличаться от конкретного исполнения.
Systeme Electric

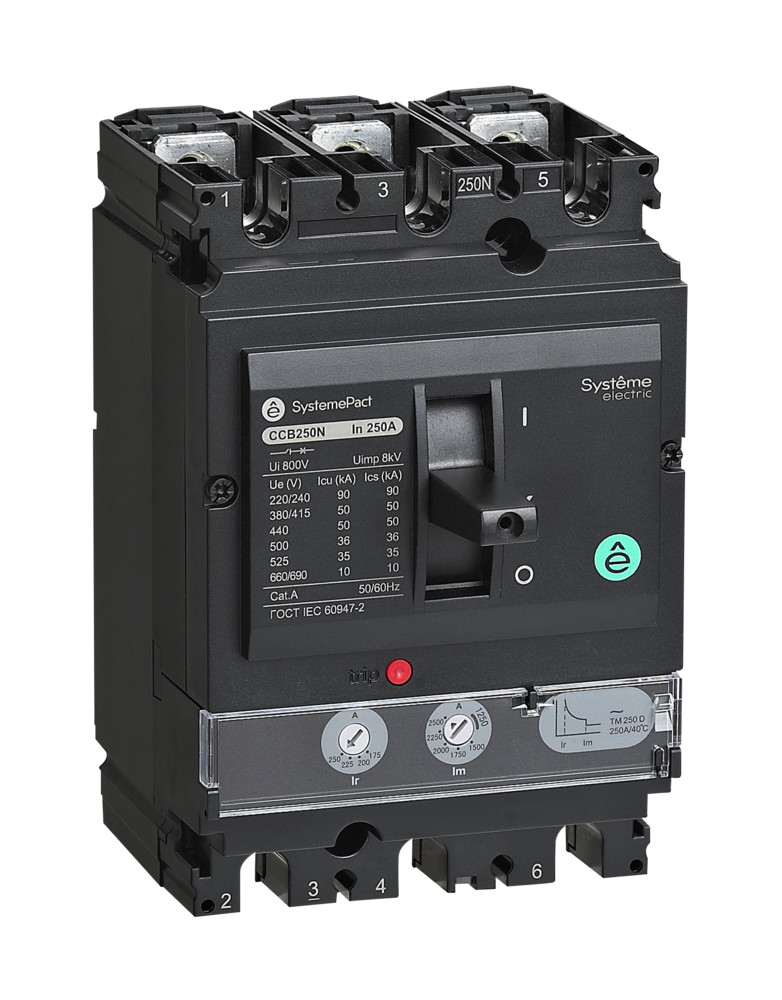

АВТ.ВЫКЛ SYSTEMEPACT CCB250 36KA 3P3D TMD250 РЫЧАГ
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu250 А
Диапазон уставки тока расцепления175...250 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц36 кА
Степень защиты - IPIP40
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Описание и назначение
Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP40 |
|---|
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 250 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 175...250 А |
| Номин напряжениеEF003977 | 690...690 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжениемEF007518 | Да |
Монтаж и подключение 1
| Подходит для монтажа на DIN-рейкуEF007250 | Нет |
|---|
Классификация и назначение 1
| Тип изделия/компонентаданные поставщика | Выключатель автоматический в литом корпусе |
|---|
Прочие характеристики 3
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 36 кА |
|---|---|
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.172 × 0.172 × 0.149 м | 1.917 | 0.00440801 | |
| TRANSPORTING | 12 шт. | 0.535 × 0.362 × 0.32 м | 23.5 | 0.0619744 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.172 × 0.172 × 0.149 м
- Вес, кг
- 1.917
- Объём, м³
- 0.00440801
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 12 шт.
- Габариты
- 0.535 × 0.362 × 0.32 м
- Вес, кг
- 23.5
- Объём, м³
- 0.0619744
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 31; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
