Авт.выкл. MVS4000 H 3P ET2I выдв. РП

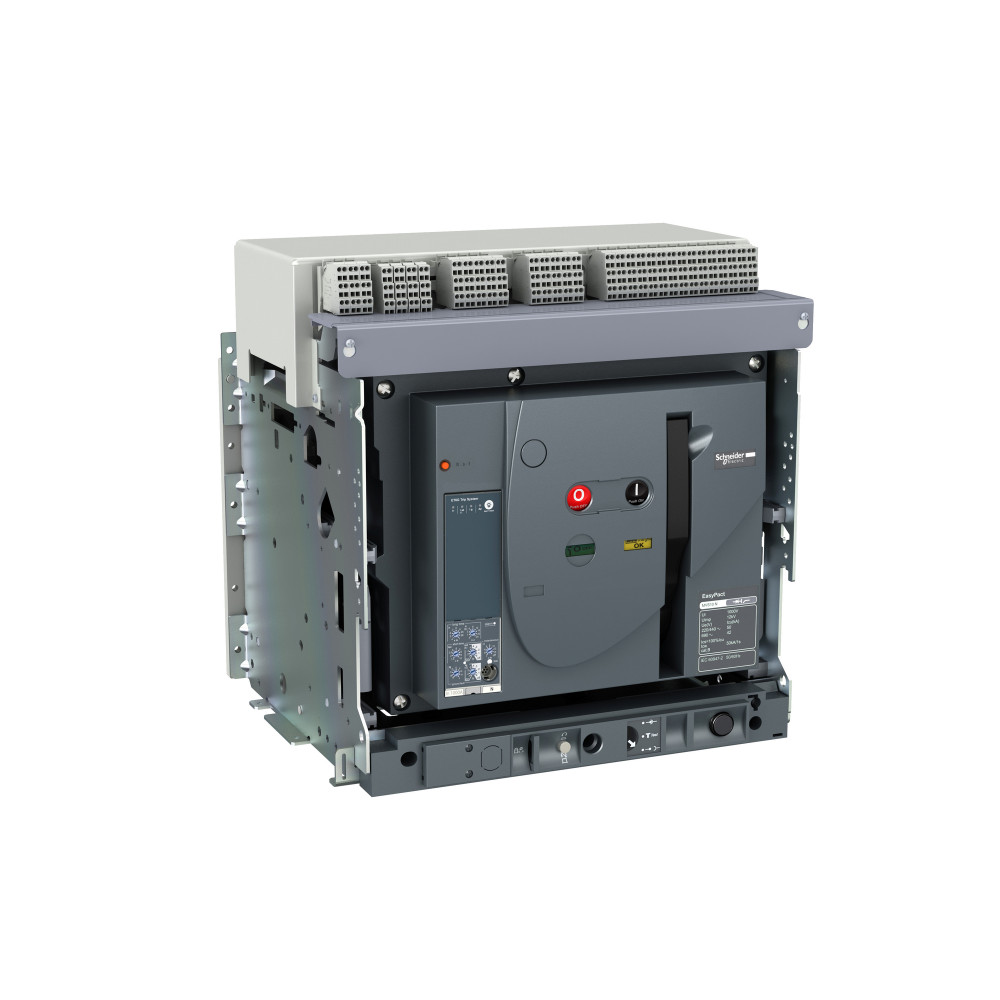

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Авт.выкл. MVS4000 H 3P ET2I выдв. РП

Артикул: MVS40H3MW2L ETIM-класс: EC000228 EAN: 3606480539695 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu4000 А
Диапазон уставки тока расцепления1600...4000 А
Номин напряжение220...440 В
Номин откл способность Icu при 400 В 50 Гц65 кА
Диап регул без заде сраб расцеп короткого замык2400...40000 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиСоединение на отдельной части шасси
Тип подключения силовой электрич цепиВинтовое соединение

Описание и назначение

Авт.выкл. EasyPact MVS 4000А 3p 65кА эл.расц. ET2I выдв. с ручн.приводом. серия продукта: EasyPact MVS - диапазон: EasyPact - наименование изделия: MVS40H - краткое название устройства: MVS40H - тип устройства или его аксессуаров: автоматический выключатель - область применения: распределение - описание защищенных полюсов: 3P 3d - тип сети: переменный ток - код отключающей способности: H - категория применения : category B - наименование блока управления: ET2I - технология блока контроля и управления: электронный.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP40
Механическая износостойкостьданные поставщика 20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2
Рабочая температураданные поставщика -5-70 °C
Температура окружающего воздуха при храненииданные поставщика -40-85 °C Без расцепителя -25-85 °C С расцепителем
Электрическая износостойкостьданные поставщика category B: 5000 циклы 440 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 category B: 2500 циклы 690 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2

Электрические и световые параметры 22

Номин продолжительный ток IuEF001389 4000 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 1600...4000 А
Номин напряжениеEF003977 220...440 В
Вид подключения главной электрич цепиEF006671 Соединение на отдельной части шасси
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Кнопка нажимная
С расцеплением под напряжениемEF007518 Нет
номинальный кратковременно допустимый токданные поставщика 65 кА (1 с) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА (1 с) в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА (3 с) в 440/690 B переменный ток 50/60 Гц
Защитные функции блока управленияданные поставщика LI
Межполюсный шагданные поставщика 115 мм без расширителя
номинальное импульсное выдерживаемое напряжениеданные поставщика 12 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика 1000 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальный диапазон датчика токаданные поставщика 1000/4000 A
номинальный токданные поставщика 4000 А в 40 °C
Номинальный ток расцепителяданные поставщика 4000-4000 А
Описание защищенных полюсовданные поставщика 3P 3d
Описание полюсовданные поставщика 3P
Уставка тока ir защиты с длительной выдержкой времениданные поставщика 9 регулируем. настроек
Уставка тока мгновенного срабатыванияданные поставщика 1,5...10 x Ir
Частота сетиданные поставщика 50/60 Гц

Материалы и конструкция 2

Исполнение выключателяданные поставщика выкатной
Соответствие требованиям по изоляцииданные поставщика Да в соответствии с IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора отклEF007006 Нет
Подходит для монтажа на DIN-рейкуEF007250 Да
Монтаж на DIN-рейкуEF008904 Да
Индикатор положения контактаданные поставщика да
Местоположение подключенияданные поставщика сзади
Монтажная опораданные поставщика рейка нижняя панель

Классификация и назначение 12

Диапазон уставок мгновенной защиты типа iiданные поставщика 9 регулируем. настроек
Информация об исключениях по регламенту rohsданные поставщика да
Категория примененияданные поставщика category B
Область примененияданные поставщика распределение
Серияданные поставщика EasyPact
Серия продуктаданные поставщика EasyPact MVS
Стандартыданные поставщика IEC 60947-2
Тип защитыданные поставщика защита от перегрузки (с длительной выдержкой времени) мгновенная защита от короткого замыкания
Тип приводаданные поставщика управляемый вручную
Тип продуктаданные поставщика выключатель
Тип сетиданные поставщика переменный ток
Тип соединенияданные поставщика вертикальный горизонт.

Прочие характеристики 33

Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 65 кА
Диап регул без заде сраб расцеп короткого замыкEF007131 2400...40000 А
Комплексная защита от замыканий на землюEF007296 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Выдвижное/выкатное устройство
Комплектное устройство с блоком защитыEF008906 Нет
номинальная включающая способность (на к.з.)данные поставщика 143 кА (Icm) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальная рабочая отключающая способностьданные поставщика 65 кА (Ics) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА (Ics) в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Maximum breaking timeданные поставщика 25 мс
Maximum closing response timeданные поставщика 70 мс
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика 0,4...1 x In
Директива ec rohsданные поставщика Соответствует
Задание длительной задержки срабатыванияданные поставщика 9 регулируем. настроек
Индикация аварииданные поставщика короткое замыкание внутренний сбой перегрузка
Код отключающей способностиданные поставщика H
Код совместимостиданные поставщика MVS40H
Краткое название устройстваданные поставщика MVS40H
Логическая селективность zciданные поставщика с
Наименование продуктаданные поставщика MVS40H
Наименование расцепителяданные поставщика ET2I
Не содержит ртутиданные поставщика да
Номинал тт автоматического выключателяданные поставщика 4000 А
Отключающая способностьданные поставщика 65 кА Icu в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Профиль кругооборотаданные поставщика ENVEOLI120407EN
Регламент rohs китаяданные поставщика Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
регулируемая уставка времени защиты от перегрузкиданные поставщика 0.5-24 с в 6 x Ir
Сертификатыданные поставщика ГОСТ IEC CCS CCC
Степень загрязненияданные поставщика 4 в соответствии с IEC 60664-1
Тепловая памятьданные поставщика 20 минут до и после срабатывания
Технология расцепителяданные поставщика электронный
Экологическая отчетнстьданные поставщика ENVPEP120409EN

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.5 × 0.35 × 0.42 м 38 0.0735 3606480539695

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.5 × 0.35 × 0.42 м
    Вес, кг
    38
    Объём, м³
    0.0735
    EAN / GTIN
    3606480539695
