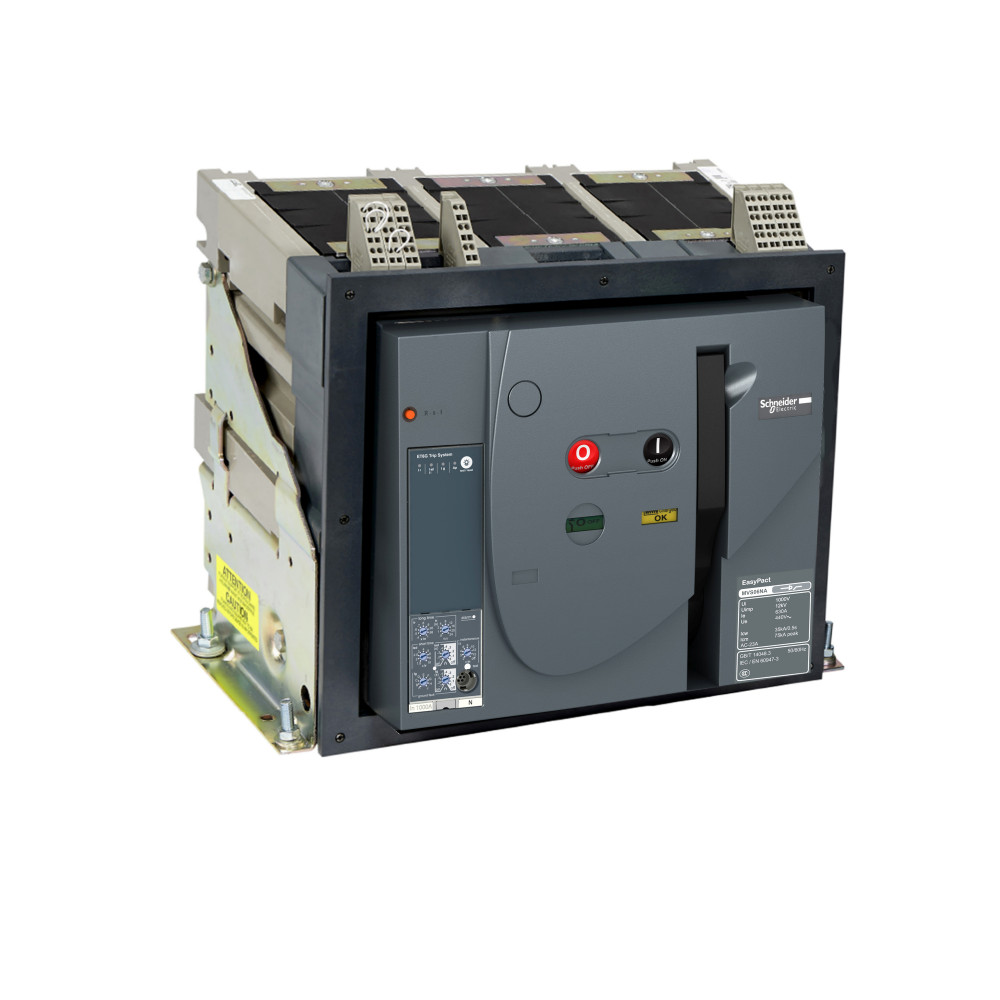

Авт.выкл. MVS2500 H 3P ET5S стац. ЭП

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Авт.выкл. MVS2500 H 3P ET5S стац. ЭП

Артикул: MVS25H3NF5L ETIM-класс: EC000228 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu2500 А
Диапазон уставки тока расцепления1000...2500 А
Номин напряжение220...440 В
Номин откл способность Icu при 400 В 50 Гц65 кА
Диапазон кратк задержки расцеп короткого замык1500...25000 А
Диап регул без заде сраб расцеп короткого замык5000...37500 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиСоединение на отдельной части шасси

Описание и назначение

Авт.выкл. EasyPact MVS 2500A 3p 65кА эл.расц. ET5S стац. с эл.приводом. серия продукта: EasyPact MVS - диапазон: EasyPact - наименование изделия: MVS25H - краткое название устройства: MVS25H - тип устройства или его аксессуаров: автоматический выключатель - область применения: распределение - описание защищенных полюсов: 3P 3d - тип сети: переменный ток - код отключающей способности: H - категория применения : category B - наименование блока управления: ET5S - технология блока контроля и управления: электронный.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP40
Механическая износостойкостьданные поставщика 20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2
Рабочая температура окружающей средыданные поставщика -5-70 °C
Температура окружающего воздуха при храненииданные поставщика -40-85 °C Без расцепителя -25-85 °C С расцепителем
Электрическая износостойкостьданные поставщика category B: 5000 циклы 440 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 category B: 2500 циклы 690 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2

Электрические и световые параметры 24

Номин продолжительный ток IuEF001389 2500 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 1000...2500 А
Номин напряжениеEF003977 220...440 В
Вид подключения главной электрич цепиEF006671 Соединение на отдельной части шасси
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Кнопка нажимная
С расцеплением под напряжениемEF007518 Нет
номинальный кратковременно допустимый токданные поставщика 65 кА (1 с) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА (1 с) в 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА (3 с) в 440/690 B Переменный ток 50/60 Гц
уставки тока срабатывания при коротком замыканииданные поставщика 1.5...10 x Ir
Защитные функции блока управленияданные поставщика LSI
Межполюсный шагданные поставщика 115 мм без расширителя
номинальное импульсное выдерживаемое напряжениеданные поставщика 12 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика 1000 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальный диапазон датчика токаданные поставщика 1000/4000 A
номинальный токданные поставщика 2500 А в 40 °C
Номинальный ток расцепителяданные поставщика 2500-2500 А
Описание защищенных полюсовданные поставщика 3P 3d
Описание полюсовданные поставщика 3P
Тип управленияданные поставщика с электродвигательным взводом
Уставка тока ir защиты с длительной выдержкой времениданные поставщика 9 регулируемых настроек
Уставка тока мгновенного срабатыванияданные поставщика 2...15 x In OFF
Частота сетиданные поставщика 50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика стационарный
Соответствие требованиям по изоляцииданные поставщика да в соответствии с IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора отклEF007006 Нет
Подходит для монтажа на DIN-рейкуEF007250 Да
Монтаж на DIN-рейкуEF008904 Да
Индикатор положения контактаданные поставщика да
Местоположение подключенияданные поставщика сзади
Монтажная опораданные поставщика рейка нижняя панель

Классификация и назначение 10

Диапазон уставок мгновенной защиты типа iiданные поставщика 9 регулируемых настроек
Категория примененияданные поставщика category B
Область примененияданные поставщика распределение
Серияданные поставщика EasyPact MVS EasyPact
Стандартыданные поставщика IEC 60947-2
Тип защитыданные поставщика защита от короткого замыкания с малой выдержкой времени мгновенная защита от короткого замыкания защита от перегрузки (с длительной выдержкой времени)
Тип продуктаданные поставщика выключатель
Тип сетиданные поставщика Переменный ток
Тип соединенияданные поставщика горизонт. вертикальный
Тип уставки времени срабатывания защиты при коротком замыканииданные поставщика 5 регулируемых настроек

Прочие характеристики 30

Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 65 кА
Диапазон кратк задержки расцеп короткого замыкEF007129 1500...25000 А
Диап регул без заде сраб расцеп короткого замыкEF007131 5000...37500 А
Комплексная защита от замыканий на землюEF007296 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защитыEF008906 Нет
номинальная включающая способность (на кз)данные поставщика 143 кА (Icm) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальная рабочая отключающая способностьданные поставщика 65 кА (Ics) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА (Ics) в 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
уставка выдержки времени при коротком замыканииданные поставщика 100-400 мс
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика 0,4...1 x In
Диапазон уставок защиты от короткого замыкания [isd]данные поставщика 9 регулируемых настроек
Задание длительной задержки срабатыванияданные поставщика 9 регулируем. настроек
Индикация аварииданные поставщика короткое замыкание внутренний сбой перегрузка
Код отключающей способностиданные поставщика H
Код совместимостиданные поставщика MVS25H
Краткое название устройстваданные поставщика MVS25H
Логическая селективность zsiданные поставщика с
Максимальное время включенияданные поставщика 70 мс
Максимальное время отключенияданные поставщика 25 мс
Наименование продуктаданные поставщика MVS25H
Наименование расцепителяданные поставщика ET5S
Номинал тт автоматического выключателяданные поставщика 2500 А
Отключающая способностьданные поставщика 65 кА Icu в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
регулируемая уставка времени защиты от перегрузкиданные поставщика 0.5-24 с в 6 x Ir
Сертификатыданные поставщика CCS ГОСТ МЭК CCC
Степень загрязненияданные поставщика 4 в соответствии с IEC 60664-1
Технология расцепителяданные поставщика электронный

Размеры и упаковка

Изделие

Вес неттоданные поставщика 60 кг
