Schneider Electric

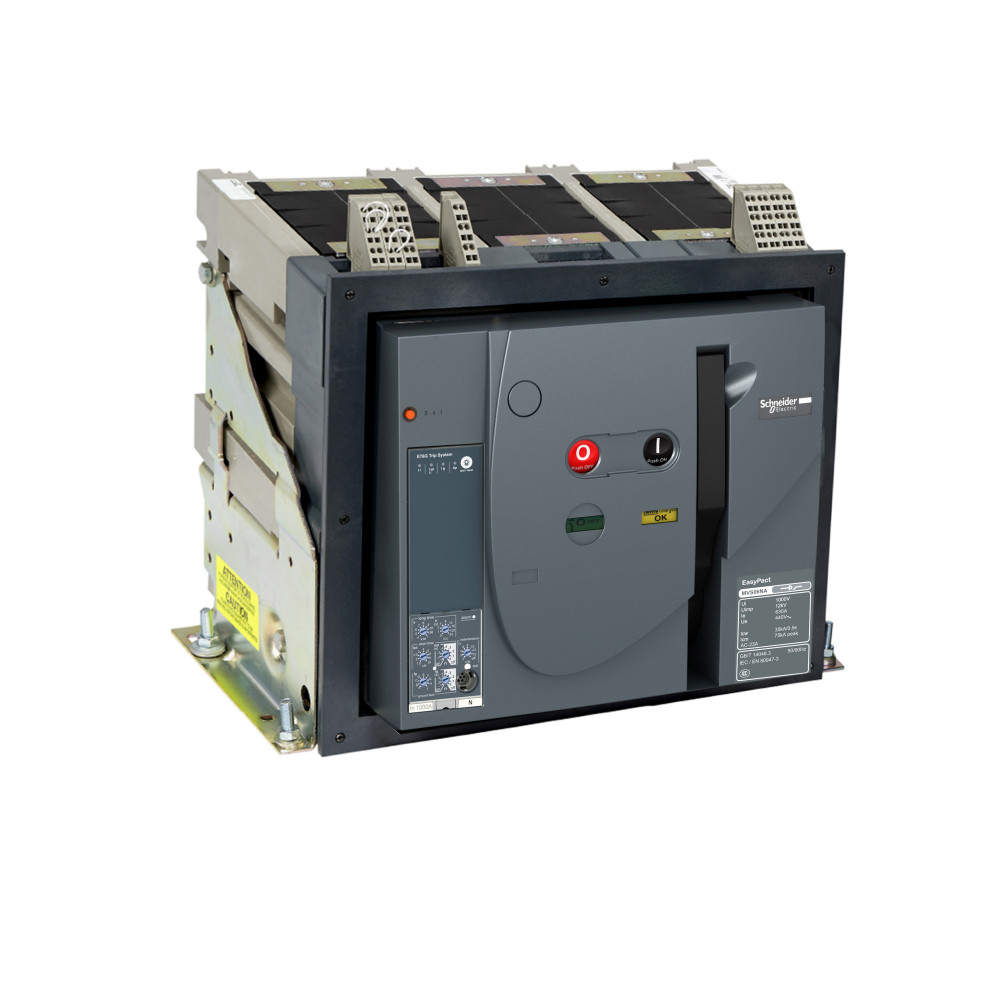

АВТ.ВЫКЛ. EasyPact MVS 1600A 3P 65кА эл.расц. ET5S стац. с эл.приводом
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu1600 А
Диапазон уставки тока расцепления640...1600 А
Номин напряжение220...440 В
Номин откл способность Icu при 400 В 50 Гц65 кА
Диапазон кратк задержки расцеп короткого замык960...16000 А
Диап регул без заде сраб расцеп короткого замык3200...24000 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиСоединение на отдельной части шасси
Описание и назначение
Авт.выкл. EasyPact MVS 1600A 3p 65кА эл.расц. ET5S стац. с эл.приводом. серия продукта: EasyPact MVS - диапазон: EasyPact - наименование изделия: MVS16H - краткое название устройства: MVS16H - тип устройства или его аксессуаров: автоматический выключатель - область применения: распределение - описание защищенных полюсов: 3P 3d - тип сети: переменный ток - код отключающей способности: H - категория применения : category B - наименование блока управления: ET5S - технология блока контроля и управления: электронный.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2 |
| Рабочая температураданные поставщика | -5-70 °C |
| Температура окружающего воздуха при храненииданные поставщика | -40-85 °C Без расцепителя -25-85 °C С расцепителем |
| Электрическая износостойкостьданные поставщика | category B: 6000 циклы 440 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 category B: 4000 циклы 690 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 |
Электрические и световые параметры 23
| Номин продолжительный ток IuEF001389 | 1600 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 640...1600 А |
| Номин напряжениеEF003977 | 220...440 В |
| Вид подключения главной электрич цепиEF006671 | Соединение на отдельной части шасси |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Кнопка нажимная |
| С расцеплением под напряжениемEF007518 | Нет |
| номинальный кратковременно допустимый токданные поставщика | 65 кА (1 с) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА (1 с) в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА (3 с) в 440/690 B переменный ток 50/60 Гц |
| уставки тока срабатывания при коротком замыканииданные поставщика | 1.5...10 x Ir |
| Защитные функции блока управленияданные поставщика | LSI |
| Межполюсный шагданные поставщика | 115 мм без расширителя |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 12 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 1000 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| Номинальный диапазон датчика токаданные поставщика | 400/2000 A |
| номинальный токданные поставщика | 1600 А в 40 °C |
| Номинальный ток расцепителяданные поставщика | 1600-1600 А |
| Описание защищенных полюсовданные поставщика | 3P 3d |
| Описание полюсовданные поставщика | 3P |
| Уставка тока ir защиты с длительной выдержкой времениданные поставщика | 9 регулируем. настроек |
| Уставка тока мгновенного срабатыванияданные поставщика | OFF 2...15 x In |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60947-2 |
Монтаж и подключение 6
| Возможность установки индикатора отклEF007006 | Нет |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Да |
| Монтаж на DIN-рейкуEF008904 | Да |
| Индикатор положения контактаданные поставщика | да |
| Местоположение подключенияданные поставщика | сзади |
| Монтажная опораданные поставщика | рейка нижняя панель |
Классификация и назначение 13
| Диапазон уставок мгновенной защиты типа iiданные поставщика | 9 регулируем. настроек |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория примененияданные поставщика | category B |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | EasyPact |
| Серия продуктаданные поставщика | EasyPact MVS |
| Стандартыданные поставщика | IEC 60947-2 |
| Тип защитыданные поставщика | защита от короткого замыкания с малой выдержкой времени мгновенная защита от короткого замыкания защита от перегрузки (с длительной выдержкой времени) |
| Тип приводаданные поставщика | с электродвигательным взводом |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | переменный ток |
| Тип соединенияданные поставщика | вертикальный горизонт. |
| Тип уставки времени срабатывания защиты при коротком замыканииданные поставщика | 5 регулируем. настроек |
Прочие характеристики 35
| Моторный привод встроенныйEF006697 | Нет |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 65 кА |
| Диапазон кратк задержки расцеп короткого замыкEF007129 | 960...16000 А |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 3200...24000 А |
| Комплексная защита от замыканий на землюEF007296 | Да |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Комплектное устройство с блоком защитыEF008906 | Нет |
| номинальная включающая способность (на к.з.)данные поставщика | 143 кА (Icm) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальная рабочая отключающая способностьданные поставщика | 65 кА (Ics) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА (Ics) в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| уставка выдержки времени при коротком замыканииданные поставщика | 100-400 мс |
| Maximum breaking timeданные поставщика | 25 мс |
| Maximum closing response timeданные поставщика | 70 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон длительных задержек срабатыванияданные поставщика | 0,4...1 x In |
| Диапазон уставок защиты от короткого замыкания isdданные поставщика | 9 регулируем. настроек |
| Директива ec rohsданные поставщика | Соответствует |
| Задание длительной задержки срабатыванияданные поставщика | 9 регулируем. настроек |
| Индикация аварииданные поставщика | внутренний сбой короткое замыкание перегрузка |
| Код отключающей способностиданные поставщика | H |
| Код совместимостиданные поставщика | MVS16H |
| Краткое название устройстваданные поставщика | MVS16H |
| Логическая селективность zciданные поставщика | с |
| Наименование продуктаданные поставщика | MVS16H |
| Наименование расцепителяданные поставщика | ET5S |
| Не содержит ртутиданные поставщика | да |
| Номинал тт автоматического выключателяданные поставщика | 1600 А |
| Отключающая способностьданные поставщика | 65 кА Icu в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| Профиль кругооборотаданные поставщика | ENVEOLI120407EN |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| регулируемая уставка времени защиты от перегрузкиданные поставщика | 0.5-24 с в 6 x Ir |
| Сертификатыданные поставщика | CCC CCS IEC ГОСТ |
| Степень загрязненияданные поставщика | 4 в соответствии с IEC 60664-1 |
| Технология расцепителяданные поставщика | электронный |
| Экологическая отчетнстьданные поставщика | ENVPEP120409EN |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.45 × 0.37 × 0.38 м | 51 | 0.06327 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.45 × 0.37 × 0.38 м
- Вес, кг
- 51
- Объём, м³
- 0.06327
- EAN / GTIN
