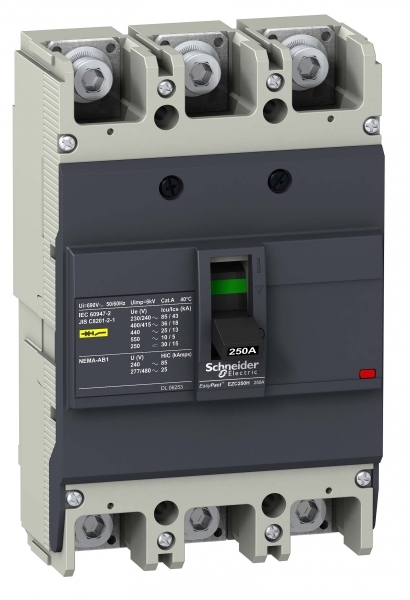

АВТ. ВЫКЛ. EZC250 36 KA/415В 3П/3Т 225 A

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP20
Механическая износостойкостьданные поставщика	10000 циклы
Рабочая температураданные поставщика	-25-70 °C
Степень защиты ikданные поставщика	IK07 в соответствии с IEC 62262
Степень защиты ipданные поставщика	IP20 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-35-85 °C
Электрическая износостойкостьданные поставщика	категория А: 5000 циклы 415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2

Электрические и световые параметры 17

Номин продолжительный ток IuEF001389	250 А
Количество полюсовEF001391	3
Диапазон уставки тока расцепленияEF002336	0...225 А
Номин напряжениеEF003977	550...550 В
Вид подключения главной электрич цепиEF006671	Передняя сторона
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип элемента управленияEF006976	Ручка-переключатель
С расцеплением под напряжениемEF007518	Нет
Индикатор наличия напряженияданные поставщика	прямая индикация положения контакта
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 250 V постоянный ток в соответствии с IEC 60947-2
номинальный токданные поставщика	250 А в 40 °C
Номинальный ток расцепителяданные поставщика	225-225 А в 50 °C
Описание защищенных полюсовданные поставщика	3t
Описание полюсовданные поставщика	3P
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение выключателяданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	Да в соответствии с IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора отклEF007006	Нет
Подходит для монтажа на DIN-рейкуEF007250	Да
Монтаж на DIN-рейкуEF008904	Да
Монтажная опораданные поставщика	задняя монтажная панель
Присоединение с верхней стороныданные поставщика	передний
Установка защиты нейтралиданные поставщика	без защиты

Классификация и назначение 10

Информация об исключениях по регламенту rohsданные поставщика	да
Категория примененияданные поставщика	категория А
Область примененияданные поставщика	распределение
Серияданные поставщика	EasyPact
Серия продуктаданные поставщика	EasyPact
Стандартыданные поставщика	EN/IEC 60947-2 EN/IEC 60947-1 GB/T 14048.2
Тип защитыданные поставщика	защита от перегрузки защита от короткого замыкания
Тип приводаданные поставщика	тумблер
Тип продуктаданные поставщика	выключатель
Тип сетиданные поставщика	переменный ток постоянный ток

Прочие характеристики 30

Моторный привод встроенныйEF006697	Да
Номин откл способность Icu при 400 В 50 ГцEF007048	36 кА
Комплексная защита от замыканий на землюEF007296	Да
Моторный привод - дополнительноEF007386	Да
Конструкция прибораEF008240	Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защитыEF008906	Нет
номинальная рабочая отключающая способностьданные поставщика	5 кА в 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА в 125 V постоянный ток в соответствии с IEC 60947-2 15 кА в 250 V постоянный ток в соответствии с IEC 60947-2 18 кА в 380 V пере
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Защита от замыкания на землюданные поставщика	без
Код отключающей способностиданные поставщика	H
Код совместимостиданные поставщика	EZC250
Краткое название устройстваданные поставщика	Easypact EZC250H
Наименование автоматического выключателяданные поставщика	Easypact EZC250H
Наименование продуктаданные поставщика	EasyPact EZC
Наименование расцепителяданные поставщика	TM-D
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Не содержит ртутиданные поставщика	да
Отключающая способностьданные поставщика	10 кА Icu в 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА Icu в 125 V постоянный ток 1P в соответствии с IEC 6
Профиль кругооборотаданные поставщика	ENVEOLI100603
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сегмент рынкаданные поставщика	малые коммерческие предприятия
Соединение с нижней стороныданные поставщика	передний
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Степень загрязненияданные поставщика	3 в соответствии с IEC 60664-1 3 в соответствии с IEC 947-1
Технология расцепителяданные поставщика	термомагнитный
Шаг соединенияданные поставщика	35 мм
Экологическая отчетнстьданные поставщика	ENVPEP121225EN
