АВТ. ВЫКЛ. EZC100 15 KA/380 В 3П/3T 80 A
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu100 А
Диапазон уставки тока расцепления0...80 А
Номин напряжение550...550 В
Номин откл способность Icu при 400 В 50 Гц15 кА
Степень защиты - IPIP20
Вид подключения главной электрич цепиПередняя сторона
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРучка-переключатель
Описание и назначение

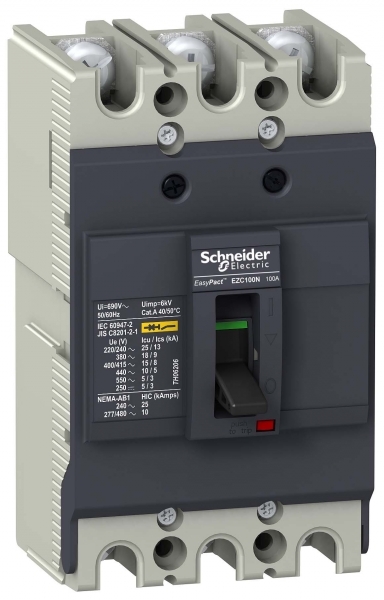

Автоматический выключатель EasyPact EZC100N Schneider Electric; 3P3t; номинальный ток 80 А; Icu = 15 kA при 400/415 В; Ics=50% Icu; расцепитель – термомагнитный, нерегулируемый; ШхГхВ – 75х60х130 мм; исполнение – стационарный; монтаж - на панели.
- Выключатели EasyPact EZC предназначены для защиты распределительных сетей до 690 В пер. тока.
- Обеспечивают защиту от перегрузки и короткого замыкания.
- Возможна эксплуатация при температуре до 50 °С без изменения характеристик.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 8500 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ikданные поставщика | IK07 в соответствии с IEC 62262 |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -35-85 °C |
| Электрическая износостойкостьданные поставщика | категория А: 1500 циклы 415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
Электрические и световые параметры 17
| Номин продолжительный ток IuEF001389 | 100 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 0...80 А |
| Номин напряжениеEF003977 | 550...550 В |
| Вид подключения главной электрич цепиEF006671 | Передняя сторона |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| С расцеплением под напряжениемEF007518 | Нет |
| Индикатор наличия напряженияданные поставщика | прямая индикация положения контакта |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 250 V постоянный ток в соответствии с IEC 60947-2 |
| номинальный токданные поставщика | 100 А в 40 °C |
| Номинальный ток расцепителяданные поставщика | 80-80 А в 50 °C |
| Описание защищенных полюсовданные поставщика | 3t |
| Описание полюсовданные поставщика | 3P |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60947-2 |
Монтаж и подключение 6
| Возможность установки индикатора отклEF007006 | Нет |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Да |
| Монтаж на DIN-рейкуEF008904 | Да |
| Монтажная опораданные поставщика | задняя монтажная панель |
| Присоединение с верхней стороныданные поставщика | передний |
| Установка защиты нейтралиданные поставщика | без защиты |
Классификация и назначение 10
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория примененияданные поставщика | категория А |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | EasyPact |
| Серия продуктаданные поставщика | EasyPact |
| Стандартыданные поставщика | EN/IEC 60947-2 GB/T 14048.2 JIS C8201-2-2 EN/IEC 60947-1 |
| Тип защитыданные поставщика | защита от перегрузки защита от короткого замыкания |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | переменный ток постоянный ток |
Прочие характеристики 30
| Моторный привод встроенныйEF006697 | Да |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 15 кА |
| Комплексная защита от замыканий на землюEF007296 | Да |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Комплектное устройство с блоком защитыEF008906 | Нет |
| номинальная рабочая отключающая способностьданные поставщика | 5 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 9 кА в 380 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 12.5 кА в 110/130 V переменный ток 50/60 Гц в соответствии с IEC 609 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | без |
| Код отключающей способностиданные поставщика | N |
| Код совместимостиданные поставщика | EZC100 |
| Краткое название устройстваданные поставщика | Easypact EZC100N |
| Наименование автоматического выключателяданные поставщика | Easypact EZC100N |
| Наименование продуктаданные поставщика | EasyPact EZC |
| Наименование расцепителяданные поставщика | TM-D |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | 10 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА Icu в 400...415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 18 кА Icu в 380 V переменный ток 50/60 Гц в соответс |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия |
| Соединение с нижней стороныданные поставщика | передний |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60664-1 3 в соответствии с IEC 947-1 |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг соединенияданные поставщика | 25 мм |
| Экологическая отчетнстьданные поставщика | ENVPEP1407009EN |
