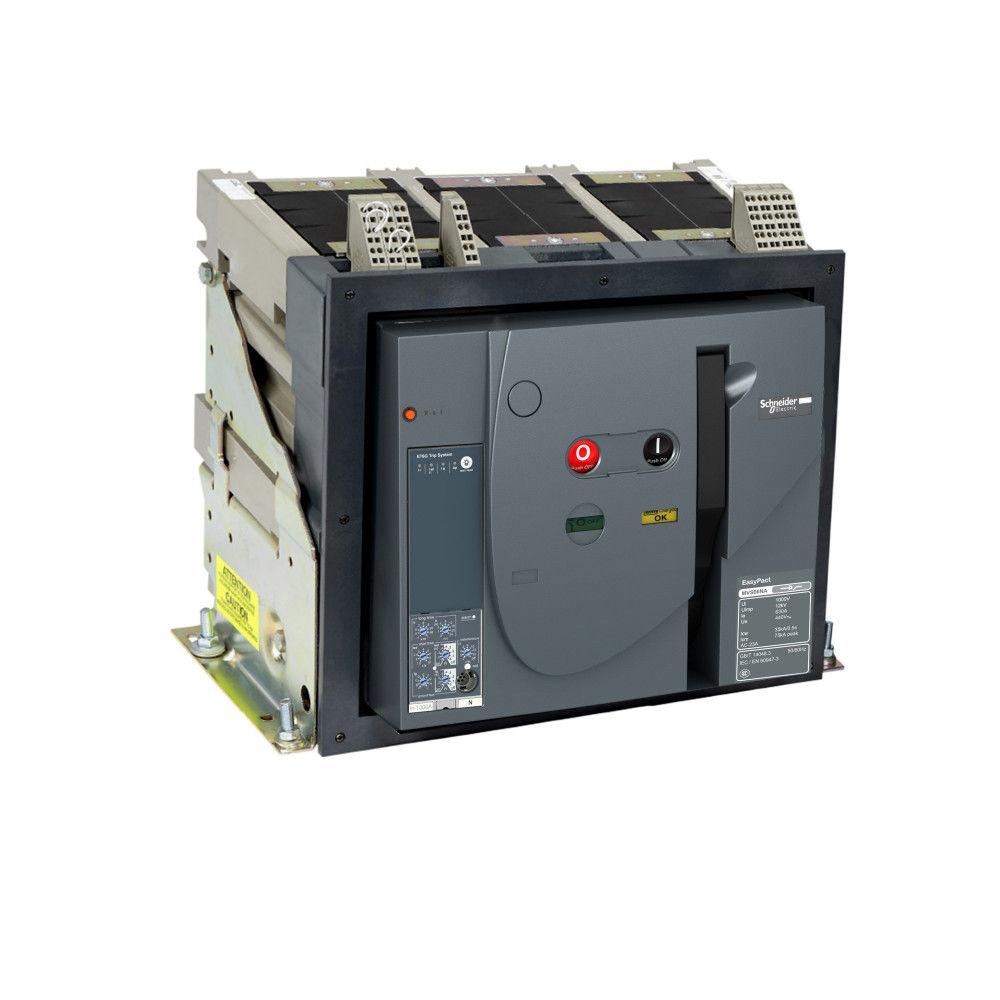

Авт.выкл.EasyPactMVS800A3P50кАэл.расц.

Описание и назначение

Авт.выкл. EasyPact MVS 800A 3p 50кА эл.расц. ET2I стац. с ручн.приводом. серия продукта: EasyPact MVS

диапазон

EasyPact

наименование изделия

MVS08N

краткое название устройства

MVS08N

тип устройства или его аксессуаров

автоматический выключатель

Категория применения

AC-23A.

Преимущества

Простота выбора, приобретения, хранения и установки.

Применение

Здания.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000228.

Условия эксплуатации и безопасность 5

Степень защиты - IP	IP40
Механическая износостойкостьданные поставщика	20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2
Рабочая температураданные поставщика	-5-70 °C
Температура окружающего воздуха при храненииданные поставщика	-40-85 °C Без расцепителя -25-85 °C С расцепителем
Электрическая износостойкостьданные поставщика	category B: 6000 циклы 440 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 category B: 4000 циклы 690 V переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2

Электрические и световые параметры 22

Номин продолжительный ток Iu	800 А
Количество полюсов	3
Диапазон уставки тока расцепления	320...800 А
Номин напряжение	220...440 В
Вид подключения главной электрич цепи	Соединение на отдельной части шасси
Тип подключения силовой электрич цепи	Винтовое соединение
Тип элемента управления	Кнопка нажимная
С расцеплением под напряжением	Нет
номинальный кратковременно допустимый токданные поставщика	50 кА (1 с) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА (1 с) в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА (3 с) в 440/690 B переменный ток 50/60 Гц
Защитные функции блока управленияданные поставщика	LI
Межполюсный шагданные поставщика	115 мм без расширителя
номинальное импульсное выдерживаемое напряжениеданные поставщика	12 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	1000 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальный диапазон датчика токаданные поставщика	400/2000 A
номинальный токданные поставщика	800 А в 40 °C
Номинальный ток расцепителяданные поставщика	800-800 А
Описание защищенных полюсовданные поставщика	3P 3d
Описание полюсовданные поставщика	3P
Уставка тока ir защиты с длительной выдержкой времениданные поставщика	9 регулируем. настроек
Уставка тока мгновенного срабатыванияданные поставщика	1,5...10 x Ir
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение выключателяданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	Да в соответствии с IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора откл	Нет
Подходит для монтажа на DIN-рейку	Да
Монтаж на DIN-рейку	Да
Индикатор положения контактаданные поставщика	да
Местоположение подключенияданные поставщика	сзади
Монтажная опораданные поставщика	рейка нижняя панель

Классификация и назначение 11

Диапазон уставок мгновенной защиты типа iiданные поставщика	9 регулируем. настроек
Информация об исключениях по регламенту rohsданные поставщика	да
Категория примененияданные поставщика	category B
Область примененияданные поставщика	распределение
Серия продуктаданные поставщика	EasyPact MVS
Стандартыданные поставщика	IEC 60947-2
Тип защитыданные поставщика	мгновенная защита от короткого замыкания защита от перегрузки (с длительной выдержкой времени)
Тип приводаданные поставщика	управляемый вручную
Тип продуктаданные поставщика	выключатель
Тип сетиданные поставщика	переменный ток
Тип соединенияданные поставщика	горизонт. вертикальный

Прочие характеристики 33

Моторный привод встроенный	Нет
Номин откл способность Icu при 400 В 50 Гц	50 кА
Диап регул без заде сраб расцеп короткого замык	480...8000 А
Комплексная защита от замыканий на землю	Да
Моторный привод - дополнительно	Нет
Конструкция прибора	Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защиты	Нет
номинальная включающая способность (на к.з.)данные поставщика	105 кА (Icm) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальная рабочая отключающая способностьданные поставщика	50 кА (Ics) в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Maximum breaking timeданные поставщика	25 мс
Maximum closing response timeданные поставщика	70 мс
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика	0,4...1 x In
Директива ec rohsданные поставщика	Соответствует
Задание длительной задержки срабатыванияданные поставщика	9 регулируем. настроек
Индикация аварииданные поставщика	перегрузка короткое замыкание внутренний сбой
Код отключающей способностиданные поставщика	N
Код совместимостиданные поставщика	MVS08N
Краткое название устройстваданные поставщика	MVS08N
Логическая селективность zciданные поставщика	с
Наименование продуктаданные поставщика	MVS08N
Наименование расцепителяданные поставщика	ET2I
Не содержит ртутиданные поставщика	да
Номинал тт автоматического выключателяданные поставщика	800 А
Отключающая способностьданные поставщика	50 кА Icu в 220...440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Профиль кругооборотаданные поставщика	ENVEOLI120407EN
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
регулируемая уставка времени защиты от перегрузкиданные поставщика	0.5-24 с в 6 x Ir
Сертификатыданные поставщика	ГОСТ CCC CCS IEC
Степень загрязненияданные поставщика	4 в соответствии с IEC 60664-1
Тепловая памятьданные поставщика	20 минут до и после срабатывания
Технология расцепителяданные поставщика	электронный
Экологическая отчетнстьданные поставщика	ENVPEP120409EN
