Авт.выкл.EasyPactMVS1250A3P50кАэл.расц

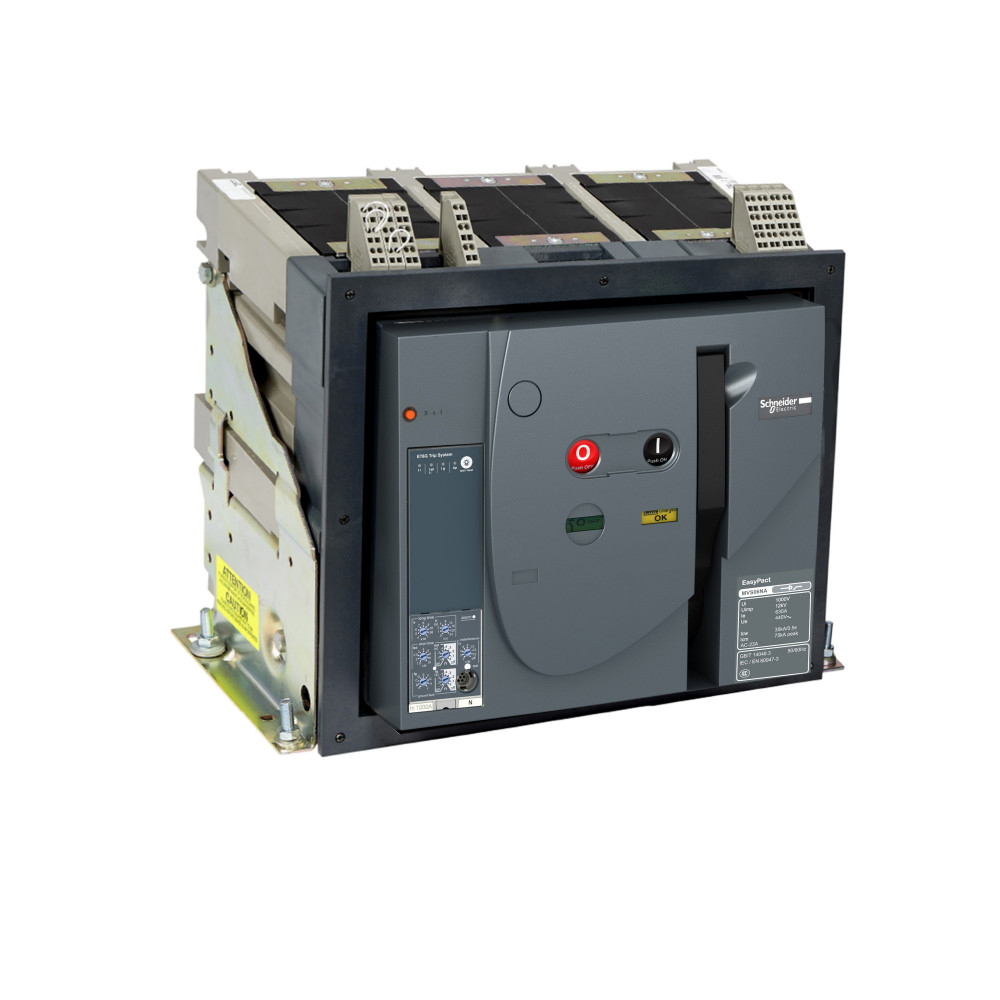

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Авт.выкл.EasyPactMVS1250A3P50кАэл.расц

Артикул: MVS12N3NF5L Класс: Силовой автоматический выключатель EC000228 Серия: EasyPact MVS EasyPact EAN: 3606480540448 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу MVS12N3NF5L.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu1250 А
Диапазон уставки тока расцепления500...1250 А
Номин напряжение220...440 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Диапазон кратк задержки расцеп короткого замык750...12500 А
Диап регул без заде сраб расцеп короткого замык2500...18750 А

Замены и аналоги

Все варианты: 7

Описание и назначение

Авт.выкл. EasyPact MVS 1250A 3p 50кА эл.расц. ET5S стац. с эл.приводом. серия продукта: EasyPact MVS

диапазон
EasyPact
наименование изделия
MVS12N
краткое название устройства
MVS12N
тип устройства или его аксессуаров
автоматический выключатель
Категория применения
AC-23A.
Преимущества
Простота выбора, приобретения, хранения и установки.
Применение
Здания.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000228.

Условия эксплуатации и безопасность 5

Степень защиты - IP IP40
Механическая износостойкостьданные поставщика 20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2
Рабочая температура окружающей средыданные поставщика -5-70 °C
Температура окружающего воздуха при храненииданные поставщика -40-85 °C Без расцепителя -25-85 °C С расцепителем
Электрическая износостойкостьданные поставщика category B: 6000 циклы 440 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 category B: 4000 циклы 690 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2

Электрические и световые параметры 24

Номин продолжительный ток Iu 1250 А
Количество полюсов 3
Диапазон уставки тока расцепления 500...1250 А
Номин напряжение 220...440 В
Вид подключения главной электрич цепи Соединение на отдельной части шасси
Тип подключения силовой электрич цепи Винтовое соединение
Тип элемента управления Кнопка нажимная
С расцеплением под напряжением Нет
номинальный кратковременно допустимый токданные поставщика 50 кА (1 с) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА (1 с) в 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА (3 с) в 440/690 B Переменный ток 50/60 Гц
уставки тока срабатывания при коротком замыканииданные поставщика 1.5...10 x Ir
Защитные функции блока управленияданные поставщика LSI
Межполюсный шагданные поставщика 115 мм без расширителя
номинальное импульсное выдерживаемое напряжениеданные поставщика 12 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика 1000 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальный диапазон датчика токаданные поставщика 400/2000 A
номинальный токданные поставщика 1250 А в 40 °C
Номинальный ток расцепителяданные поставщика 1250-1250 А
Описание защищенных полюсовданные поставщика 3P 3d
Описание полюсовданные поставщика 3P
Тип управленияданные поставщика с электродвигательным взводом
Уставка тока ir защиты с длительной выдержкой времениданные поставщика 9 регулируемых настроек
Уставка тока мгновенного срабатыванияданные поставщика 2...15 x In OFF
Частота сетиданные поставщика 50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика стационарный
Соответствие требованиям по изоляцииданные поставщика да в соответствии с IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора откл Нет
Подходит для монтажа на DIN-рейку Да
Монтаж на DIN-рейку Да
Индикатор положения контактаданные поставщика да
Местоположение подключенияданные поставщика сзади
Монтажная опораданные поставщика рейка нижняя панель

Классификация и назначение 9

Диапазон уставок мгновенной защиты типа iiданные поставщика 9 регулируемых настроек
Категория примененияданные поставщика category B
Область примененияданные поставщика распределение
Стандартыданные поставщика IEC 60947-2
Тип защитыданные поставщика мгновенная защита от короткого замыкания защита от короткого замыкания с малой выдержкой времени защита от перегрузки (с длительной выдержкой времени)
Тип продуктаданные поставщика выключатель
Тип сетиданные поставщика Переменный ток
Тип соединенияданные поставщика горизонт. вертикальный
Тип уставки времени срабатывания защиты при коротком замыканииданные поставщика 5 регулируемых настроек

Прочие характеристики 30

Моторный привод встроенный Нет
Номин откл способность Icu при 400 В 50 Гц 50 кА
Диапазон кратк задержки расцеп короткого замык 750...12500 А
Диап регул без заде сраб расцеп короткого замык 2500...18750 А
Комплексная защита от замыканий на землю Да
Моторный привод - дополнительно Нет
Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защиты Нет
номинальная включающая способность (на кз)данные поставщика 105 кА (Icm) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальная рабочая отключающая способностьданные поставщика 50 кА (Ics) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
уставка выдержки времени при коротком замыканииданные поставщика 100-400 мс
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика 0,4...1 x In
Диапазон уставок защиты от короткого замыкания [isd]данные поставщика 9 регулируемых настроек
Задание длительной задержки срабатыванияданные поставщика 9 регулируем. настроек
Индикация аварииданные поставщика перегрузка короткое замыкание внутренний сбой
Код отключающей способностиданные поставщика N
Код совместимостиданные поставщика MVS12N
Краткое название устройстваданные поставщика MVS12N
Логическая селективность zsiданные поставщика с
Максимальное время включенияданные поставщика 70 мс
Максимальное время отключенияданные поставщика 25 мс
Наименование продуктаданные поставщика MVS12N
Наименование расцепителяданные поставщика ET5S
Номинал тт автоматического выключателяданные поставщика 1250 А
Отключающая способностьданные поставщика 50 кА Icu в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
регулируемая уставка времени защиты от перегрузкиданные поставщика 0.5-24 с в 6 x Ir
Сертификатыданные поставщика CCC CCS МЭК ГОСТ
Степень загрязненияданные поставщика 4 в соответствии с IEC 60664-1
Технология расцепителяданные поставщика электронный

Размеры и упаковка

Изделие

Вес неттоданные поставщика 40 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.5 × 0.35 × 0.42 м 38 0.0735 3606480540448

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.5 × 0.35 × 0.42 м
    Вес, кг
    38
    Объём, м³
    0.0735
    EAN / GTIN
    3606480540448
