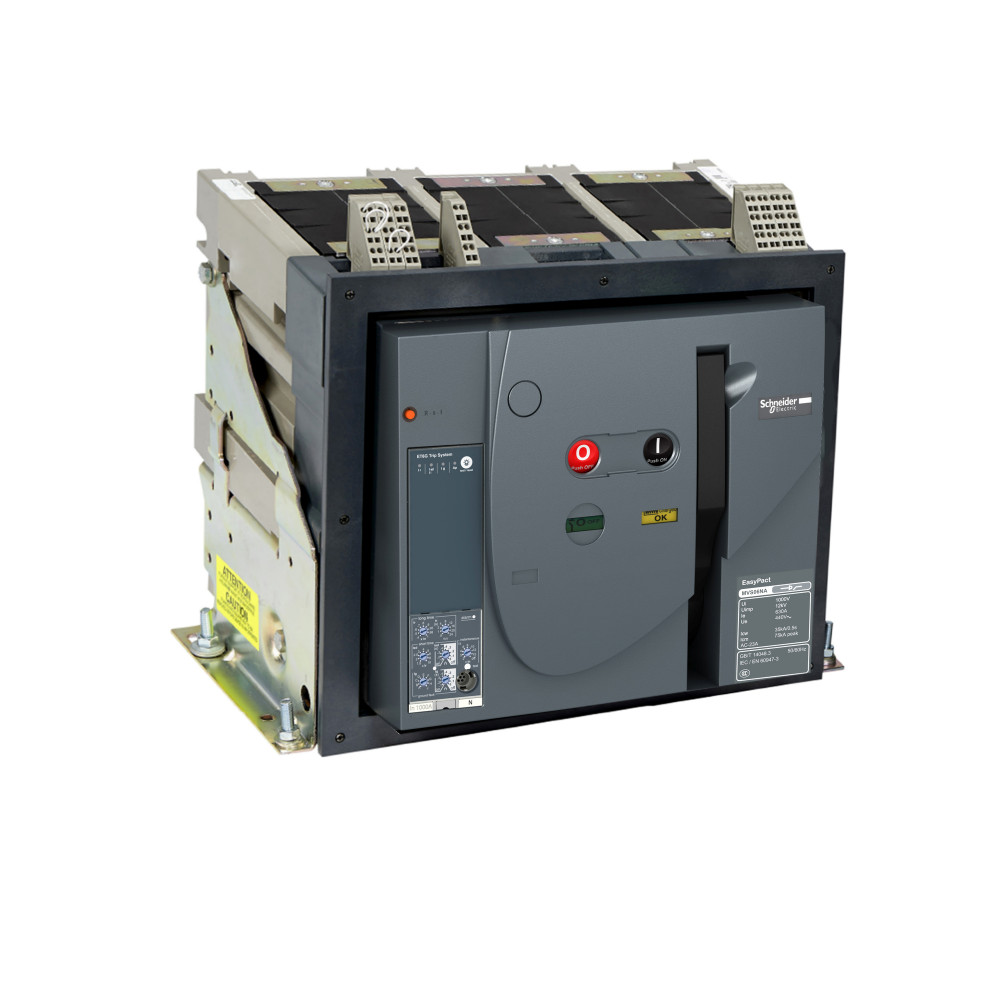

Авт.выкл.EasyPactMVS1250A3P50кАэл.расц

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474	IP40
Механическая износостойкостьданные поставщика	20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2
Рабочая температура окружающей средыданные поставщика	-5-70 °C
Температура окружающего воздуха при храненииданные поставщика	-40-85 °C Без расцепителя -25-85 °C С расцепителем
Электрическая износостойкостьданные поставщика	категория B: 6000 циклы 440 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 категория B: 4000 циклы 690 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2

Электрические и световые параметры 23

Номин продолжительный ток IuEF001389	1250 А
Количество полюсовEF001391	3
Диапазон уставки тока расцепленияEF002336	500...1250 А
Номин напряжениеEF003977	220...440 В
Вид подключения главной электрич цепиEF006671	Соединение на отдельной части шасси
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип элемента управленияEF006976	Кнопка нажимная
С расцеплением под напряжениемEF007518	Нет
номинальный кратковременно допустимый токданные поставщика	50 кА (1 с) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА (1 с) в 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА (3 с) в 440/690 B Переменный ток 50/60 Гц
Диапазон уставки тока мгновенного срабатывданные поставщика	2...15 x In OFF
Защитные функции блока управленияданные поставщика	LSI
Межполюсный шагданные поставщика	115 мм без расширителя
номинальное напряжение изоляцииданные поставщика	1000 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальный диапазон датчика токаданные поставщика	400/2000 A
номинальный токданные поставщика	1250 А в 40 °C
Номинальный ток расцепителяданные поставщика	1250-1250 А
Описание защищенных полюсовданные поставщика	3P 3d
Описание полюсовданные поставщика	3P
регулируемая уставка тока мгновенного сданные поставщика	9 регулируемых настроек
Тип управленияданные поставщика	управляемый вручную
уставка тока защиты с длительной выдержкданные поставщика	9 регулируемых настроек
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с IEC 60947-2

Монтаж и подключение 7

Возможность установки индикатора отклEF007006	Нет
Подходит для монтажа на DIN-рейкуEF007250	Да
Монтаж на DIN-рейкуEF008904	Да
Индикатор положения контактаданные поставщика	да
Местоположение подключенияданные поставщика	сзади
Положение присоединенияданные поставщика	горизонтальный вертикальный
Способ монтажаданные поставщика	рейка нижняя панель

Классификация и назначение 8

Категория примененияданные поставщика	категория B
Область примененияданные поставщика	распределение
Серияданные поставщика	EasyPact MVS EasyPact
Стандартыданные поставщика	IEC 60947-2
Тип защитыданные поставщика	защита от перегрузки (с большой выдержкой времени) защита от короткого замыкания с малой выдержкой време мгновенная защита от короткого замыкания
Тип продуктаданные поставщика	Автоматический выключатель
Тип сетиданные поставщика	Переменный ток
Тип уставки времени срабатывания защиты прданные поставщика	5 регулируемых настроек

Прочие характеристики 32

Моторный привод встроенныйEF006697	Нет
Номин откл способность Icu при 400 В 50 ГцEF007048	50 кА
Диапазон кратк задержки расцеп короткого замыкEF007129	750...12500 А
Диап регул без заде сраб расцеп короткого замыкEF007131	2500...18750 А
Комплексная защита от замыканий на землюEF007296	Да
Моторный привод - дополнительноEF007386	Нет
Конструкция прибораEF008240	Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защитыEF008906	Нет
включающая способностьданные поставщика	105 кА (Icm) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
диапазон регулирования выдержки временданные поставщика	100-400 мс
диапазон регулирования уставки защитыданные поставщика	1.5...10 x Ir
номинальная рабочая отключающая способностьданные поставщика	50 кА (Ics) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
регулируемая уставка защиты с малой выдданные поставщика	9 регулируемых настроек
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика	0,4...1 x In
диапазон регулирования выдержки времениданные поставщика	0.5-24 с в 6 x Ir
Задание длительной задержки срабатыванияданные поставщика	9 регулируемых настроек
Индикация аварииданные поставщика	короткое замыкание внутренний сбой перегрузка
Код отключающей способностиданные поставщика	N
Код совместимостиданные поставщика	MVS12N
Краткое название устройстваданные поставщика	MVS12N
Логическая селективность zsiданные поставщика	с
Максимальное время включенияданные поставщика	70 мс
Максимальное время отключенияданные поставщика	25 мс
Наименование продуктаданные поставщика	MVS12N
Наименование расцепителяданные поставщика	ET5S
Номинал тт автоматического выключателяданные поставщика	1250 А
номинальное импульсное выдерживаемое наданные поставщика	12 кВ в соответствии с IEC 60947-2
Отключающая способностьданные поставщика	50 кА Icu в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Сертификатыданные поставщика	ГОСТ МЭК CCS CCC
Степень загрязненияданные поставщика	4 в соответствии с IEC 60664-1
Технология расцепителяданные поставщика	электронный

Размеры и упаковка

Изделие

Вес неттоданные поставщика	40 кг
