Авт.выкл.EasyPactMVS1000A3P50кАэл.расц

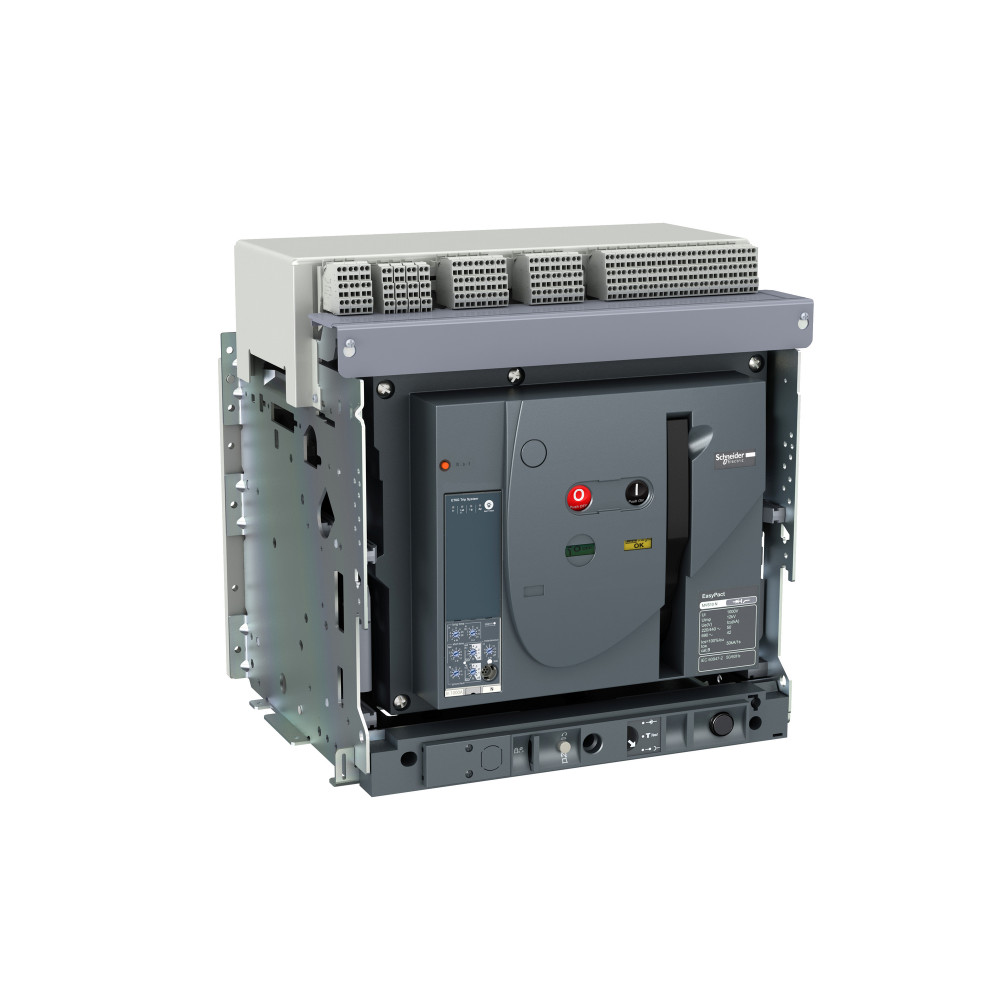

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Авт.выкл.EasyPactMVS1000A3P50кАэл.расц

Артикул: MVS10N3MW5L ETIM-класс: EC000228 EAN: 3606480539237 Обновлено: 17.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu1000 А
Диапазон уставки тока расцепления400...1000 А
Номин напряжение220...440 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Диапазон кратк задержки расцеп короткого замык600...10000 А
Диап регул без заде сраб расцеп короткого замык2000...15000 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиСоединение на отдельной части шасси

Описание и назначение

<p>Авт.выкл. EasyPact MVS 1000A 3p 50кА эл.расц. ET5S выдв. с ручн.приводом. серия продукта: EasyPact MVS<br /> - диапазон: EasyPact<br /> - наименование изделия: MVS10N<br /> - краткое название устройства: MVS10N<br /> - тип устройства или его аксессуаров: автоматический выключатель<br /> Категория применения : AC-23A. <br />Преимущества: Простота выбора, приобретения, хранения и установки. <br />Применение: Здания.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP40
Механическая износостойкостьданные поставщика 20000 циклы (с обслуживанием) в соответствии с IEC 60947-2 10000 циклы (без обслуживания) в соответствии с IEC 60947-2
Рабочая температура окружающей средыданные поставщика -5-70 °C
Температура окружающего воздуха при храненииданные поставщика -40-85 °C Без расцепителя -25-85 °C С расцепителем
Электрическая износостойкостьданные поставщика категория B: 6000 циклы 440 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2 категория B: 4000 циклы 690 В Переменный ток 50/60 Гц без обслуживания в соответствии с IEC 60947-2

Электрические и световые параметры 23

Номин продолжительный ток IuEF001389 1000 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 400...1000 А
Номин напряжениеEF003977 220...440 В
Вид подключения главной электрич цепиEF006671 Соединение на отдельной части шасси
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Кнопка нажимная
С расцеплением под напряжениемEF007518 Нет
номинальный кратковременно допустимый токданные поставщика 50 кА (1 с) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА (1 с) в 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА (3 с) в 440/690 B Переменный ток 50/60 Гц
Диапазон уставки тока мгновенного срабатывданные поставщика OFF 2...15 x In
Защитные функции блока управленияданные поставщика LSI
Межполюсный шагданные поставщика 115 мм без расширителя
номинальное напряжение изоляцииданные поставщика 1000 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Номинальный диапазон датчика токаданные поставщика 400/2000 A
номинальный токданные поставщика 1000 А в 40 °C
Номинальный ток расцепителяданные поставщика 1000-1000 А
Описание защищенных полюсовданные поставщика 3P 3d
Описание полюсовданные поставщика 3P
регулируемая уставка тока мгновенного сданные поставщика 9 регулируемых настроек
Тип управленияданные поставщика управляемый вручную
уставка тока защиты с длительной выдержкданные поставщика 9 регулируемых настроек
Частота сетиданные поставщика 50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика выкатной
Соответствие требованиям по изоляцииданные поставщика да в соответствии с IEC 60947-2

Монтаж и подключение 7

Возможность установки индикатора отклEF007006 Нет
Подходит для монтажа на DIN-рейкуEF007250 Да
Монтаж на DIN-рейкуEF008904 Да
Индикатор положения контактаданные поставщика да
Местоположение подключенияданные поставщика сзади
Положение присоединенияданные поставщика горизонтальный вертикальный
Способ монтажаданные поставщика нижняя панель рейка

Классификация и назначение 8

Категория примененияданные поставщика категория B
Область примененияданные поставщика распределение
Серияданные поставщика EasyPact MVS EasyPact
Стандартыданные поставщика IEC 60947-2
Тип защитыданные поставщика защита от короткого замыкания с малой выдержкой време защита от перегрузки (с большой выдержкой времени) мгновенная защита от короткого замыкания
Тип продуктаданные поставщика Автоматический выключатель
Тип сетиданные поставщика Переменный ток
Тип уставки времени срабатывания защиты прданные поставщика 5 регулируемых настроек

Прочие характеристики 32

Моторный привод встроенныйEF006697 Нет
Номин откл способность Icu при 400 В 50 ГцEF007048 50 кА
Диапазон кратк задержки расцеп короткого замыкEF007129 600...10000 А
Диап регул без заде сраб расцеп короткого замыкEF007131 2000...15000 А
Комплексная защита от замыканий на землюEF007296 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Выдвижное/выкатное устройство
Комплектное устройство с блоком защитыEF008906 Нет
включающая способностьданные поставщика 105 кА (Icm) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
диапазон регулирования выдержки временданные поставщика 100-400 мс
диапазон регулирования уставки защитыданные поставщика 1.5...10 x Ir
номинальная рабочая отключающая способностьданные поставщика 50 кА (Ics) в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
регулируемая уставка защиты с малой выдданные поставщика 9 регулируемых настроек
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика 0,4...1 x In
диапазон регулирования выдержки времениданные поставщика 0.5-24 с в 6 x Ir
Задание длительной задержки срабатыванияданные поставщика 9 регулируемых настроек
Индикация аварииданные поставщика внутренний сбой короткое замыкание перегрузка
Код отключающей способностиданные поставщика N
Код совместимостиданные поставщика MVS10N
Краткое название устройстваданные поставщика MVS10N
Логическая селективность zsiданные поставщика с
Максимальное время включенияданные поставщика 70 мс
Максимальное время отключенияданные поставщика 25 мс
Наименование продуктаданные поставщика MVS10N
Наименование расцепителяданные поставщика ET5S
Номинал тт автоматического выключателяданные поставщика 1000 А
номинальное импульсное выдерживаемое наданные поставщика 12 кВ в соответствии с IEC 60947-2
Отключающая способностьданные поставщика 50 кА Icu в 220...440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Сертификатыданные поставщика ГОСТ МЭК CCS CCC
Степень загрязненияданные поставщика 4 в соответствии с IEC 60664-1
Технология расцепителяданные поставщика электронный

Размеры и упаковка

Изделие

Вес неттоданные поставщика 70 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.5 × 0.35 × 0.42 м 38 0.0735 3606480539237

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.5 × 0.35 × 0.42 м
    Вес, кг
    38
    Объём, м³
    0.0735
    EAN / GTIN
    3606480539237
