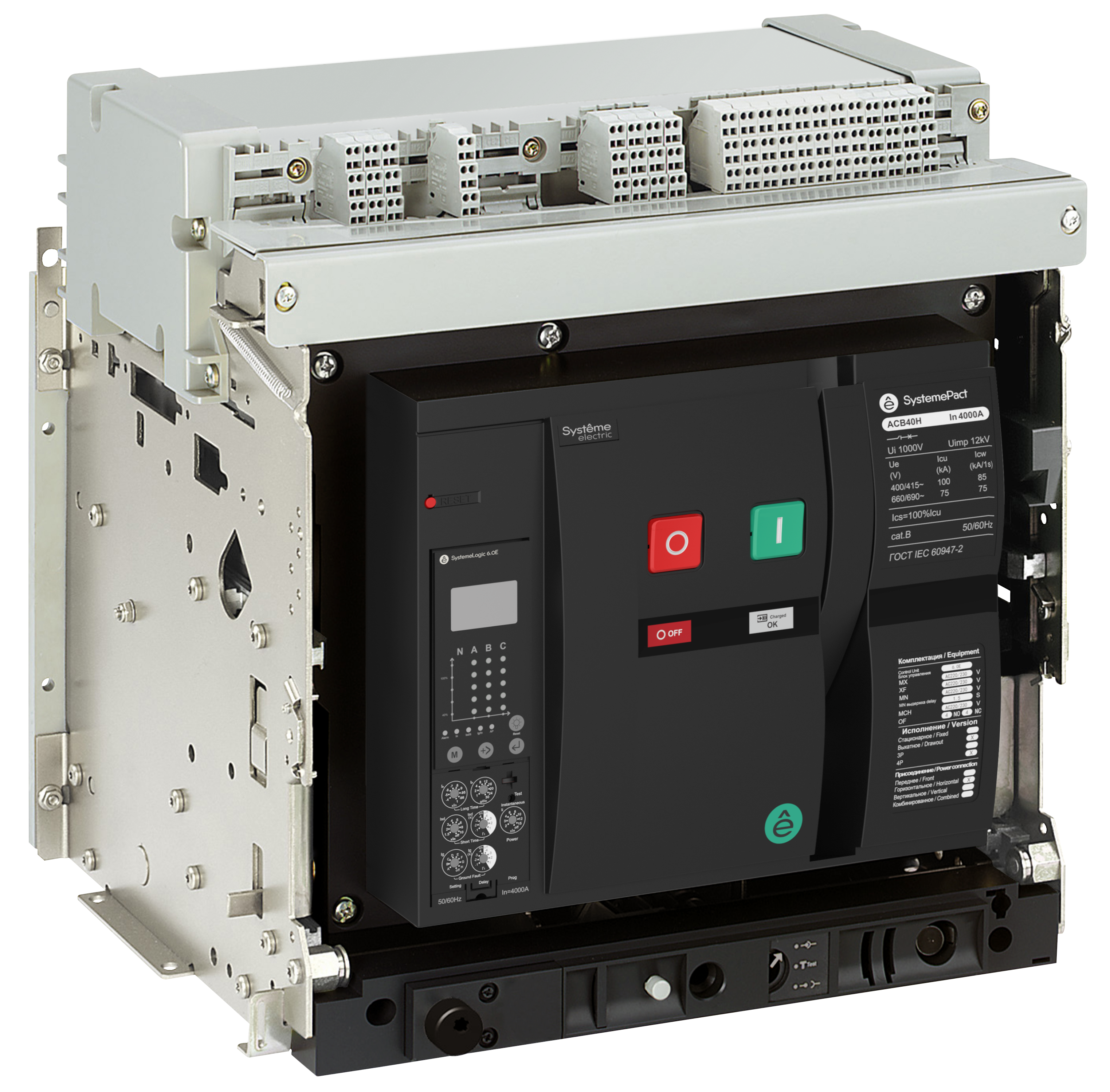

АВ 16H 4P 6.0H ВЫК,ГП MCH+XF+MX230V_СДЕЛАНО В КИТАЕ

Изображение может отличаться от конкретного исполнения.

Systeme Electric

АВ 16H 4P 6.0H ВЫК,ГП MCH+XF+MX230V_СДЕЛАНО В КИТАЕ

Артикул: SPA40H164DHNN58H ETIM-класс: EC000228 EAN: 14680409069452 Обновлено: 08.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu1600 А
Диапазон уставки тока расцепления640...1600 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц100 кА
Диапазон кратк задержки расцеп короткого замык2.4...16 А
Диап регул без заде сраб расцеп короткого замык3.2...24 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиПодключение сзади

Описание и назначение

Автоматический выключатель серии SystemePact ACB предназначен для применения в сетях низкого напряжения до 690 В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков и замыканий на землю.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP40

Электрические и световые параметры 8

Номин продолжительный ток IuEF001389 1600 А
Количество полюсовEF001391 4
Диапазон уставки тока расцепленияEF002336 640...1600 А
Номин напряжениеEF003977 690...690 В
Вид подключения главной электрич цепиEF006671 Подключение сзади
Тип подключения силовой электрич цепиEF006819 Подключение на шину
Тип элемента управленияEF006976 Кнопка нажимная
С расцеплением под напряжениемEF007518 Нет

Монтаж и подключение 4

Кол-во вспомогат переключающих контактовEF003531 11
Возможность установки индикатора отклEF007006 Да
Подходит для монтажа на DIN-рейкуEF007250 Нет
Монтаж на DIN-рейкуEF008904 Нет

Классификация и назначение 2

Информация о ремонтопригодностиданные поставщика Подлежит замене
Тип изделия/компонентаданные поставщика Выключатель автоматический воздушный

Прочие характеристики 11

Кол-во вспомогат норм разомкнутых-НО контEF001376 8
Кол-во вспомогат норм замкнутых-НЗ контEF001377 8
Моторный привод встроенныйEF006697 Да
Номин откл способность Icu при 400 В 50 ГцEF007048 100 кА
Диапазон кратк задержки расцеп короткого замыкEF007129 2.4...16 А
Диап регул без заде сраб расцеп короткого замыкEF007131 3.2...24 А
Комплексная защита от замыканий на землюEF007296 Да
Моторный привод - дополнительноEF007386 Да
Конструкция прибораEF008240 Выдвижное/выкатное устройство
Комплектное устройство с блоком защитыEF008906 Да
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.65 × 0.55 × 0.5 м 127 0.17875 14680409069452

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.65 × 0.55 × 0.5 м
    Вес, кг
    127
    Объём, м³
    0.17875
    EAN / GTIN
    14680409069452
