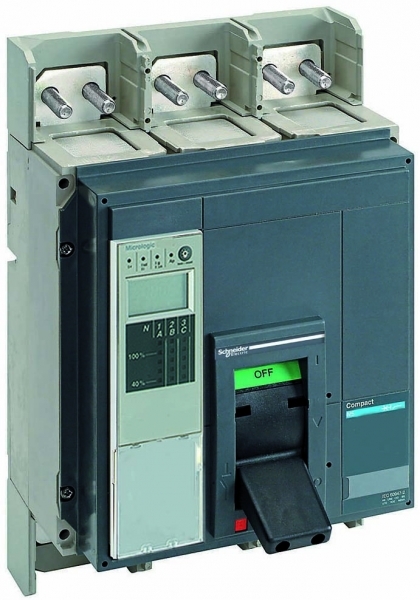

3П3Т АВТОМ. ВЫКЛ. MICR.2.0E NS1000 N
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu1000 А
Диапазон уставки тока расцепления400...1000 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Диап регул без заде сраб расцеп короткого замык1500...10000 А
Степень защиты - IPIP40
Тип подключения силовой электрич цепиВинтовое соединение
Тип элемента управленияРучка-переключатель
Описание и назначение
<p>Выключатель-разъединитель Compact NS1000N Schneider Electric, 3-полюсный, номинальный ток 1000 А, Icu = 50 kA при 380/415 В<br /> - с ручным управлением;с блоком управления Micrologic 2.0Е<br /> - исполнение – стационарный<br /> - переднее присоединение<br /> - монтаж - на панели.<br />Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.<br />Обеспечивают защиту от перегрузки и короткого замыкания.</p>
