ВСПОМОГ. КОНТАКТ OF/SD/SDE/SDV
Systeme Electric · артикул 29450
Изображение может отличаться от конкретного исполнения.
Schneider Electric

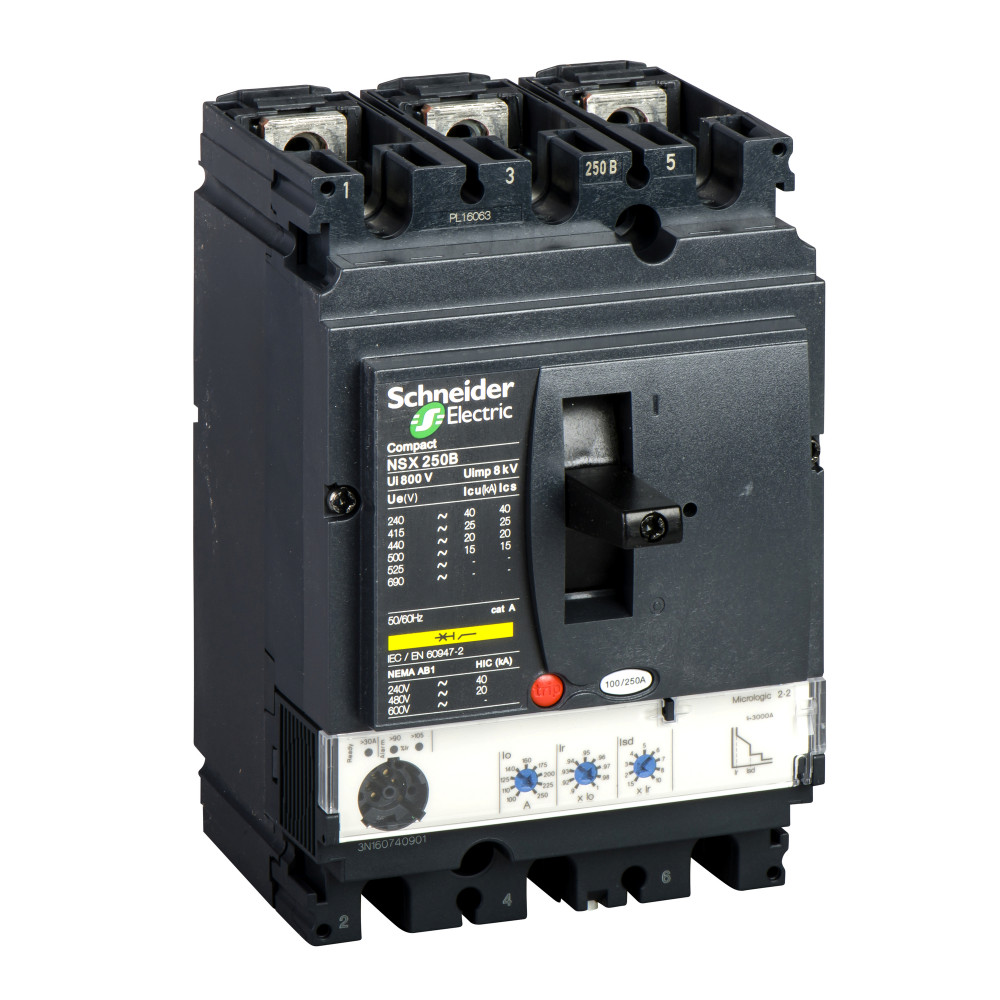

3П3Т АВТ. ВЫКЛ. MICR. 2.2 100A NSX250N
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu100 А
Диапазон уставки тока расцепления40...100 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Диапазон кратк задержки расцеп короткого замык60...1000 А
Диап регул без заде сраб расцеп короткого замык1500...1500 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиПередняя сторона
Описание и назначение
<p>Автоматический выключатель Compact NSX250N Schneider Electric, исполнение – 3P3d<br /> - номинальный ток 100 А<br /> - Icu = 50 kA 380/415 В<br /> - Ics = 100% Icu<br /> - с электронным расцепителем Micrologic 2.2 (защита LSOI)<br /> - ШхВхГ – 105x161x86 мм<br /> - исполнение – стационарный<br /> - монтаж - на плате. <br />Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство. <br />Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.<br /><br /></p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 0-95 % |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -50-85 °C |
| Электрическая износостойкостьданные поставщика | 5000 циклы в 690 В In 10000 циклы в 690 В In/2 10000 циклы в 440 В In 20000 циклы в 440 В In/2 |
Электрические и световые параметры 23
| Номин продолжительный ток IuEF001389 | 100 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 40...100 А |
| Номин напряжениеEF003977 | 690...690 В |
| Вид подключения главной электрич цепиEF006671 | Передняя сторона |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| С расцеплением под напряжениемEF007518 | Да |
| Диапазон уставки тока мгновенного срабатывданные поставщика | 1500 A |
| Защитные функции блока управленияданные поставщика | LSoI |
| Категория перенапряженияданные поставщика | Класс II |
| Класс защиты от поражения электрическим тоданные поставщика | класс II |
| Межполюсный шагданные поставщика | 35 мм |
| номинальное напряжение изоляцииданные поставщика | 800 В Переменный ток 50/60 Гц |
| номинальное рабочее напряжениеданные поставщика | 690 В Переменный ток 50/60 Гц |
| номинальный токданные поставщика | 100 А в 40 °C |
| Номинальный ток расцепителяданные поставщика | 100-100 А в 40 °C |
| Описание защищенных полюсовданные поставщика | 3t |
| Описание полюсовданные поставщика | 3P |
| регулируемая уставка тока мгновенного сданные поставщика | фиксированный |
| Тип управленияданные поставщика | рычаг управления |
| уставка тока защиты с длительной выдержкданные поставщика | 9 регулируемых настроек |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 2
| Исполнение монтажаданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с EN/IEC 60947-2 |
Монтаж и подключение 6
| Возможность установки индикатора отклEF007006 | Нет |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Да |
| Монтаж на DIN-рейкуEF008904 | Нет |
| Верхние присоединенияданные поставщика | передний |
| Нижние присоединенияданные поставщика | передний |
| Способ монтажаданные поставщика | задняя монтажная панель |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 в соответствии с IEC 62262 |
|---|
Классификация и назначение 8
| Категория примененияданные поставщика | категория А |
|---|---|
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | ComPact NSX100...250 Compact |
| Стандартыданные поставщика | EN/IEC 60947 |
| Тип защитыданные поставщика | защита от перегрузки (с большой выдержкой времени) защита от короткого замыкания с фиксированной выдержк мгновенная защита от короткого замыкания |
| Тип продуктаданные поставщика | Автоматический выключатель |
| Тип сетиданные поставщика | Переменный ток |
| Тип уставки времени срабатывания защиты прданные поставщика | фиксированный |
Прочие характеристики 29
| Моторный привод встроенныйEF006697 | Да |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 50 кА |
| Диапазон кратк задержки расцеп короткого замыкEF007129 | 60...1000 А |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 1500...1500 А |
| Комплексная защита от замыканий на землюEF007296 | Да |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Комплектное устройство с блоком защитыEF008906 | Нет |
| диапазон регулирования уставки защитыданные поставщика | 1.5...10 x Ir |
| рабочая отключающая способностьданные поставщика | 10 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 609 |
| регулируемая уставка защиты с малой выдданные поставщика | 9 регулируемых настроек |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон длительных задержек срабатыванияданные поставщика | 40...100 A |
| диапазон регулирования выдержки времениданные поставщика | 11-11 с в 7,2 x Ir 16-16 с в 6 x Ir 400-400 с в 1,5 x Ir |
| Задание длительной задержки срабатыванияданные поставщика | фиксированный |
| Защита от замыкания на землюданные поставщика | без |
| Код совместимостиданные поставщика | NSX250 |
| Количество слотовданные поставщика | 5 разъемы |
| Краткое название устройстваданные поставщика | NSX250N |
| Логическая селективность zsiданные поставщика | без |
| Локальная индикацияданные поставщика | готов к использованию: мигающий светодиод (зеленый) Перегрузка: светодиод "105 % Ir" (красный) Перегрузка: светодиод "90 % Ir" (желтый) |
| Наименование продуктаданные поставщика | Compact NSX |
| Наименование расцепителяданные поставщика | Micrologic 2.2 |
| номинальное импульсное выдерживаемое наданные поставщика | 8 кВ |
| Отключающая способностьданные поставщика | 85 кА в 240 В Переменный ток 50/60 Гц в соответствии с UL 508 10 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC |
| Сертификатыданные поставщика | CCC EAC морское исполнение |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60664-1 |
| Тепловая памятьданные поставщика | 20 минут до и после срабатывания |
| Технология расцепителяданные поставщика | электронный |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 2.4 кг |
|---|---|
| Рабочая высотаданные поставщика | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик |
