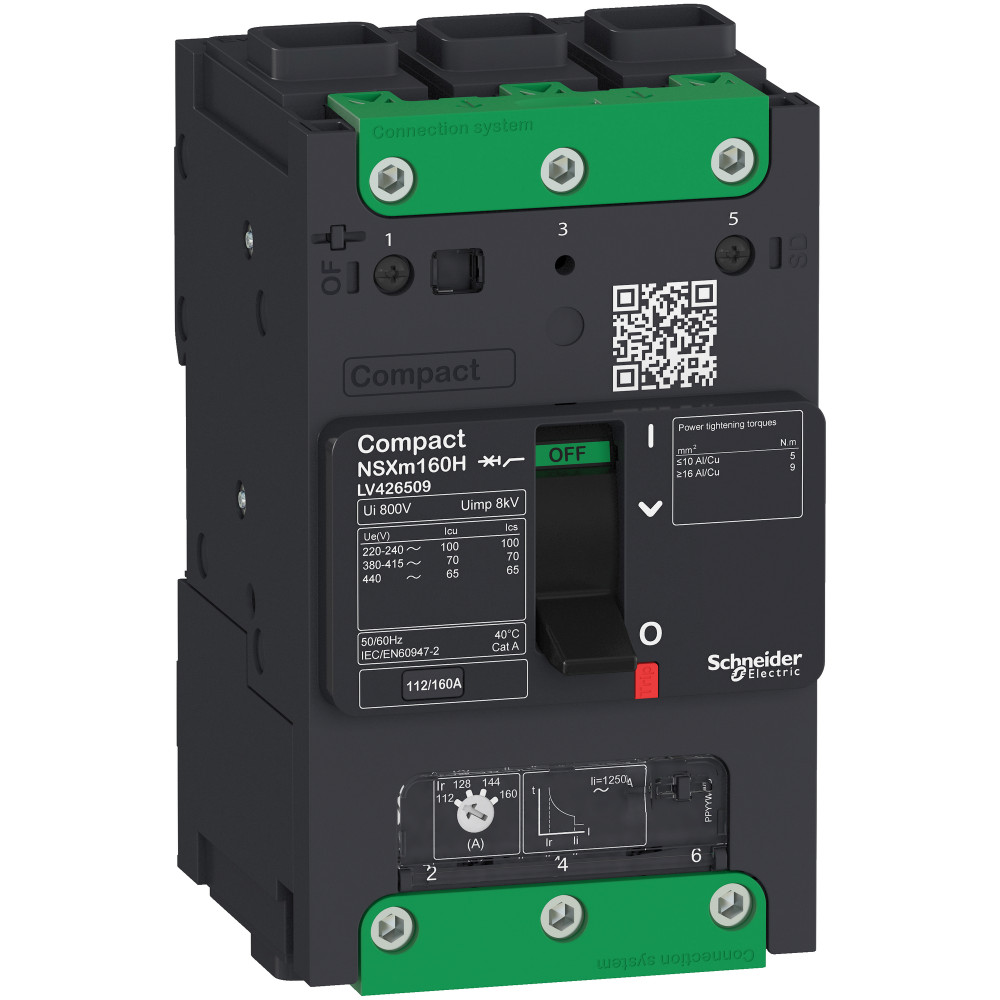

3П АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ NSXm 16kA TM100D Elink

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP40
Механическая износостойкостьданные поставщика	20000 циклы
Относительная влажностьданные поставщика	0-95 %
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP40 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-50-85 °C
Электрическая износостойкостьданные поставщика	10000 циклы в 440 В In 20000 циклы в 440 В In/2 5000 циклы в 690 В In 10000 циклы в 690 В In/2

Электрические и световые параметры 20

Номин продолжительный ток IuEF001389	100 А
Количество полюсовEF001391	3
Диапазон уставки тока расцепленияEF002336	70...100 А
Номин напряжениеEF003977	690...690 В
Вид подключения главной электрич цепиEF006671	Передняя сторона
Тип подключения силовой электрич цепиEF006819	Рамный зажим
Тип элемента управленияEF006976	Ручка-переключатель
С расцеплением под напряжениемEF007518	Да
Защитные функции блока управленияданные поставщика	LI
Межполюсный шагданные поставщика	35 мм с расширителями полюсов 27 мм без расширителей полюсов
номинальное напряжение изоляцииданные поставщика	800 В переменный ток 50/60 Гц
номинальное рабочее напряжениеданные поставщика	690 В переменный ток 50/60 Гц
номинальный токданные поставщика	100 А в 40 °C
Номинальный ток расцепителяданные поставщика	100-100 А в 40 °C
Описание защищенных полюсовданные поставщика	3d
Описание полюсовданные поставщика	3P
Тип управленияданные поставщика	рычаг управления
Ток срабатывания электромагнитного расцепданные поставщика	1250-1250 А
уставка тока защиты с длительной выдержкданные поставщика	регулируемый
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 3

Исполнение монтажаданные поставщика	винтами защелкивающийся
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с EN/МЭК 60947-2
Цветданные поставщика	серый (RAL 7016)

Монтаж и подключение 5

Возможность установки индикатора отклEF007006	Нет
Подходит для монтажа на DIN-рейкуEF007250	Нет
Монтаж на DIN-рейкуEF008904	Да
Соединения – клеммыданные поставщика	1 клемма Everlink 2.5-95 мм², жесткий или гибкий алюминий/медь 1 клемма Everlink 2.5-70 мм², гибкий медь
Способ монтажаданные поставщика	монтаж на панель DIN-рейка

Механические характеристики 1

Степень ударостойкости ikданные поставщика	IK07 в соответствии с МЭК 62262

Классификация и назначение 8

Информация о ремонтопригодностиданные поставщика	Подлежит замене
Категория примененияданные поставщика	категория А
Область примененияданные поставщика	защита распределение
Серияданные поставщика	Compact NSXm Compact
Стандартыданные поставщика	EN/МЭК 60947
Тип защитыданные поставщика	защита от перегрузки (тепловая) защита от короткого замыкания (электромагнитная)
Тип продуктаданные поставщика	автоматический выключатель
Тип сетиданные поставщика	переменный ток

Прочие характеристики 22

Моторный привод встроенныйEF006697	Да
Номин откл способность Icu при 400 В 50 ГцEF007048	16 кА
Диап регул без заде сраб расцеп короткого замыкEF007131	1250...1250 А
Комплексная защита от замыканий на землюEF007296	Да
Моторный привод - дополнительноEF007386	Да
Конструкция прибораEF008240	Комплектное устройство в корпусе
Комплектное устройство с блоком защитыEF008906	Нет
рабочая отключающая способностьданные поставщика	25 кА в 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 16 кА в 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА в 440 В переменный ток 50/60 Гц в соответствии с
] номинальное импульсное выдерживаемое нданные поставщика	8 кВ
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон регулирования времени срабатыванданные поставщика	0,7...1 x In
Задание длительной задержки срабатыванияданные поставщика	фиксированный
Защита от утечки на землюданные поставщика	отсуствует
Количество слотовданные поставщика	1 разъемы для контакт состояния OF 1 разъемы для контакт аварийного отключения SD 1 разъемы для расцепитель напряжения MN или MX
Краткое название устройстваданные поставщика	NSXm 100E
Наименование продуктаданные поставщика	Compact NSXm
Наименование расцепителяданные поставщика	TM-D
Отключающая способностьданные поставщика	25 кА Icu в 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 16 кА Icu в 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА Icu в 440 В переменный ток 50/60 Гц в со
Сертификатыданные поставщика	CCC EAC морское исполнение
Степень загрязненияданные поставщика	3 в соответствии с МЭК 60664-1
Технология расцепителяданные поставщика	термомагнитный
Шаг 9 ммданные поставщика	9 модуль

Размеры и упаковка

Изделие

Вес неттоданные поставщика	1.06 кг
Рабочая высотаданные поставщика	0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик
