3П АВТОМ.ВЫКЛ MICR6.2E 100A NSX100R 690B

Изображение может отличаться от конкретного исполнения.

Schneider Electric

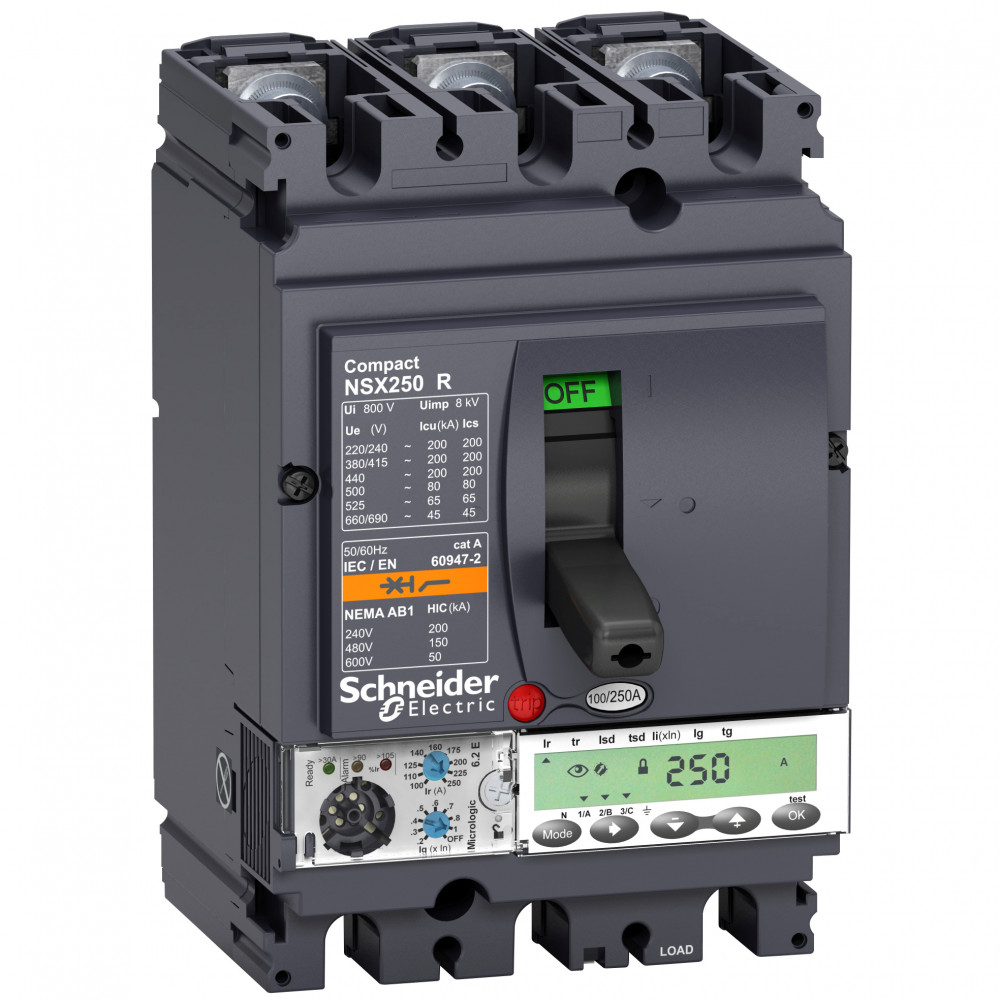

3П АВТОМ.ВЫКЛ MICR6.2E 100A NSX100R 690B

Артикул: LV433283 ETIM-класс: EC000228 Обновлено: 03.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu100 А
Диапазон уставки тока расцепления40...100 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц200 кА
Диапазон кратк задержки расцеп короткого замык60...1000 А
Диап регул без заде сраб расцеп короткого замык150...1500 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиПередняя сторона

Описание и назначение

<p>Автоматический выключатель Compact NSX100R, исполнение – 3P3d<br /> - номинальный ток 100 А<br /> - Icu = 200 kA 380/415 В<br /> - Ics = 100% Icu<br /> - с электронным расцепителем Micrologic 6.2 E (защита LSIG, счётчик энергии)<br /> - ШхВхГ – 185x114x135 мм<br /> - исполнение – стационарный<br /> - монтаж - на плате. <br />Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство. <br />Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.<br /></p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474 IP40
Механическая износостойкостьданные поставщика 50000 циклы
Относительная влажностьданные поставщика 0-95 %
Рабочая температура окружающей средыданные поставщика -25-70 °C
Степень защиты ipданные поставщика IP40 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-85 °C
Электрическая износостойкостьданные поставщика 10000 циклы в 690 В In 20000 циклы в 690 В In/2 30000 циклы в 440 В In 50000 циклы в 440 В In/2

Электрические и световые параметры 24

Номин продолжительный ток IuEF001389 100 А
Количество полюсовEF001391 3
Диапазон уставки тока расцепленияEF002336 40...100 А
Номин напряжениеEF003977 690...690 В
Вид подключения главной электрич цепиEF006671 Передняя сторона
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Ручка-переключатель
С расцеплением под напряжениемEF007518 Да
диапазон регулирования уставки тока защданные поставщика 0,2...1 x In возможность включения/отключения защиты Ig
Диапазон уставки тока мгновенного срабатывданные поставщика 1,5...15 x In
Защитные функции блока управленияданные поставщика LSIG
Категория перенапряженияданные поставщика Класс II
Класс защиты от поражения электрическим тоданные поставщика класс II
Межполюсный шагданные поставщика 35 мм
номинальное напряжение изоляцииданные поставщика 800 В Переменный ток 50/60 Гц
номинальное рабочее напряжениеданные поставщика 690 В Переменный ток 50/60 Гц
номинальный токданные поставщика 100 А в 40 °C
Номинальный ток расцепителяданные поставщика 100-100 А в 40 °C
Описание защищенных полюсовданные поставщика 3t
Описание полюсовданные поставщика 3P
регулируемая уставка тока мгновенного сданные поставщика регулируемый
Тип управленияданные поставщика рычаг управления
уставка тока защиты с длительной выдержкданные поставщика 9 регулируемых настроек
Частота сетиданные поставщика 50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика стационарный
Соответствие требованиям по изоляцииданные поставщика да в соответствии с EN/IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора отклEF007006 Нет
Подходит для монтажа на DIN-рейкуEF007250 Да
Монтаж на DIN-рейкуEF008904 Нет
Верхние присоединенияданные поставщика передний
Нижние присоединенияданные поставщика передний
Способ монтажаданные поставщика задняя монтажная панель

Механические характеристики 1

Степень ударостойкости ikданные поставщика IK07 в соответствии с IEC 62262

Классификация и назначение 12

Категория примененияданные поставщика категория А
Область примененияданные поставщика распределение
Серияданные поставщика ComPact NSX100...250 Compact
Стандартыданные поставщика EN/IEC 60947
Тип дисплеяданные поставщика ЖК дисплей
Тип задержки срабатывания защиты от замыкаданные поставщика 5 регулируемых настроек
Тип защитыданные поставщика защита от перегрузки (с большой выдержкой времени) защита от короткого замыкания с малой выдержкой време мгновенная защита от короткого замыкания защита от замыкания на землю
Тип измеренияданные поставщика счетчик энергии
Тип продуктаданные поставщика Автоматический выключатель
Тип сетиданные поставщика Переменный ток
Тип уставки времени срабатывания защиты прданные поставщика 5 регулируемых настроек
Тип уставки защиты от замыкания на землюданные поставщика 9 регулируемых настроек

Прочие характеристики 32

Моторный привод встроенныйEF006697 Да
Номин откл способность Icu при 400 В 50 ГцEF007048 200 кА
Диапазон кратк задержки расцеп короткого замыкEF007129 60...1000 А
Диап регул без заде сраб расцеп короткого замыкEF007131 150...1500 А
Комплексная защита от замыканий на землюEF007296 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защитыEF008906 Нет
диапазон регулирования выдержки временданные поставщика 0-0.4 с
диапазон регулирования уставки защитыданные поставщика 1.5...15 x In
рабочая отключающая способностьданные поставщика 200 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА в 440 В Переменный ток 50/60 Гц в соответствии с
регулируемая уставка защиты с малой выдданные поставщика регулируемый
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика 40...100 A
диапазон регулирования выдержки времениданные поставщика 0-0.4 с I²t=off 0.1-0.4 с I²t=on
диапазон регулирования выдержки времениданные поставщика 15-400 с в 1,5 x Ir 0.35-11 с в 7,2 x Ir 0.5-16 с в 6 x Ir
Задание длительной задержки срабатыванияданные поставщика регулируемый
Защита от замыкания на землюданные поставщика без
Код совместимостиданные поставщика NSX100
Количество слотовданные поставщика 5 разъемы
Краткое название устройстваданные поставщика NSX100R
Логическая селективность zsiданные поставщика с
Локальная индикацияданные поставщика готов к использованию: мигающий светодиод (зеленый) Перегрузка: светодиод &quot;105 % Ir&quot; (красный) Перегрузка: светодиод &quot;90 % Ir&quot; (желтый)
Наименование продуктаданные поставщика Compact NSX
Наименование расцепителяданные поставщика Micrologic 6.2 E
номинальное импульсное выдерживаемое наданные поставщика 8 кВ
Отключающая способностьданные поставщика 200 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 200 кА Icu в 440 В Переменный ток 50/60 Гц в соо
Передача данныхданные поставщика индикаторы необходимости обслуживания подсчет энергии журналы и таблицы событий с метками времени потребляемый ток и мощность отображ. мин./макс. значений мгновенные значения и значения потребления ус
Сертификатыданные поставщика морское исполнение CCC EAC
Степень загрязненияданные поставщика 3 в соответствии с IEC 60664-1
Тепловая памятьданные поставщика 20 минут до и после срабатывания
Технология расцепителяданные поставщика электронный

Размеры и упаковка

Изделие

Вес неттоданные поставщика 2.05 кг
Рабочая высотаданные поставщика 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик
