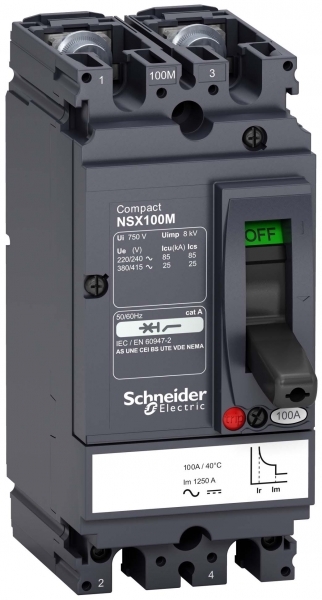

2П АВТОМ.ВЫКЛ. NSX100M 100A AC/DC
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu100 А
Диапазон уставки тока расцепления100...100 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц25 кА
Диап регул без заде сраб расцеп короткого замык800...800 А
Степень защиты - IPIP40
Вид подключения главной электрич цепиПередняя сторона
Тип подключения силовой электрич цепиВинтовое соединение
Описание и назначение
<p>Автоматический выключатель Compact NSX100M Schneider Electric, исполнение – 2P2d<br /> - номинальный ток 100 А<br /> - Icu = 85 kA 250 В<br /> - Ics = 100% Icu<br /> - с термомагнитным расцепителем TM-D<br /> - ШхВхГ – 70x161x86 мм<br /> - исполнение – стационарный<br /> - монтаж - на плате. <br />Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство. <br />Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.<br /></p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ikданные поставщика | IK07 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP40 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -50-85 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы 277 V переменный ток 50/60 Гц In в соответствии с IEC 60947-2 20000 циклы 277 V переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 |
Электрические и световые параметры 20
| Номин продолжительный ток IuEF001389 | 100 А |
|---|---|
| Количество полюсовEF001391 | 2 |
| Диапазон уставки тока расцепленияEF002336 | 100...100 А |
| Номин напряжениеEF003977 | 690...690 В |
| Вид подключения главной электрич цепиEF006671 | Передняя сторона |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| С расцеплением под напряжениемEF007518 | Да |
| Защитные функции блока управленияданные поставщика | LI |
| Индикатор наличия напряженияданные поставщика | прямая индикация положения контакта |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 750 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 500 V постоянный ток в соответствии с IEC 60947-2 |
| номинальный токданные поставщика | 100 А в 40 °C |
| Номинальный ток расцепителяданные поставщика | 100-100 А в 40 °C |
| Описание защищенных полюсовданные поставщика | 2t |
| Описание полюсовданные поставщика | 2P |
| Ток срабатывания электромагнитного расцепителяданные поставщика | 1250-1250 А 500-500 А 300-300 А 800-800 А 260-260 А 640-640 А 1000-1000 А 190-190 А |
| Уставка тока ir защиты с длительной выдержкой времениданные поставщика | фиксированный |
| Уставка тока мгновенного срабатыванияданные поставщика | 800 A |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60947-2 |
Монтаж и подключение 6
| Возможность установки индикатора отклEF007006 | Нет |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Да |
| Монтаж на DIN-рейкуEF008904 | Нет |
| Вспомогательные контактыданные поставщика | без |
| Монтажная опораданные поставщика | задняя монтажная панель |
| Присоединение с верхней стороныданные поставщика | передний |
Классификация и назначение 11
| Диапазон уставок мгновенной защиты типа iiданные поставщика | фиксированный |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория примененияданные поставщика | категория А |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Compact |
| Серия продуктаданные поставщика | NSX100...250 NSX100...250 DC |
| Стандартыданные поставщика | EN/IEC 60947 |
| Тип защитыданные поставщика | защита от перегрузки (тепловая) защита от короткого замыкания (электромагнитный расцепитель) |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | постоянный ток |
Прочие характеристики 27
| Моторный привод встроенныйEF006697 | Да |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 25 кА |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 800...800 А |
| Комплексная защита от замыканий на землюEF007296 | Да |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Комплектное устройство с блоком защитыEF008906 | Нет |
| номинальная рабочая отключающая способностьданные поставщика | 25 кА в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 8 кА в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 18 кА в 500 V переменный ток 50/60 Гц в соответствии с IEC |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон длительных задержек срабатыванияданные поставщика | 0,8...1 x In |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | NSX100 |
| Краткое название устройстваданные поставщика | Компактный NSX100M |
| Наименование продуктаданные поставщика | Compact NSX DC |
| Наименование расцепителяданные поставщика | TM-D |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | 25 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 8 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 250 V постоянный ток 1P в соответствии |
| Профиль кругооборотаданные поставщика | ENVEOLI120604EN |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | EAC Морское исполнение CCC |
| Соединение с нижней стороныданные поставщика | передний |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60947 |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг соединенияданные поставщика | 35 мм |
| Экологическая отчетнстьданные поставщика | ENVPEP120606EN |
