1П автом.выкл. NSX100F 80A AC/DC
Schneider Electric · артикул LV438569 · совпадение 95%
Важные отличия: Номин откл способность Icu при 400 В 50 Гц (EF007048): 50 кА → 36 кА
Изображение может отличаться от конкретного исполнения.
Schneider Electric
1П автом.выкл. NSX100N 80A AC/DC
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу LV438579.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu80 А
Диапазон уставки тока расцепления80...80 А
Номин напряжение277...277 В
Номин откл способность Icu при 400 В 50 Гц50 кА
Диап регул без заде сраб расцеп короткого замык640...640 А
Степень защиты - IPIP40
Описание и назначение

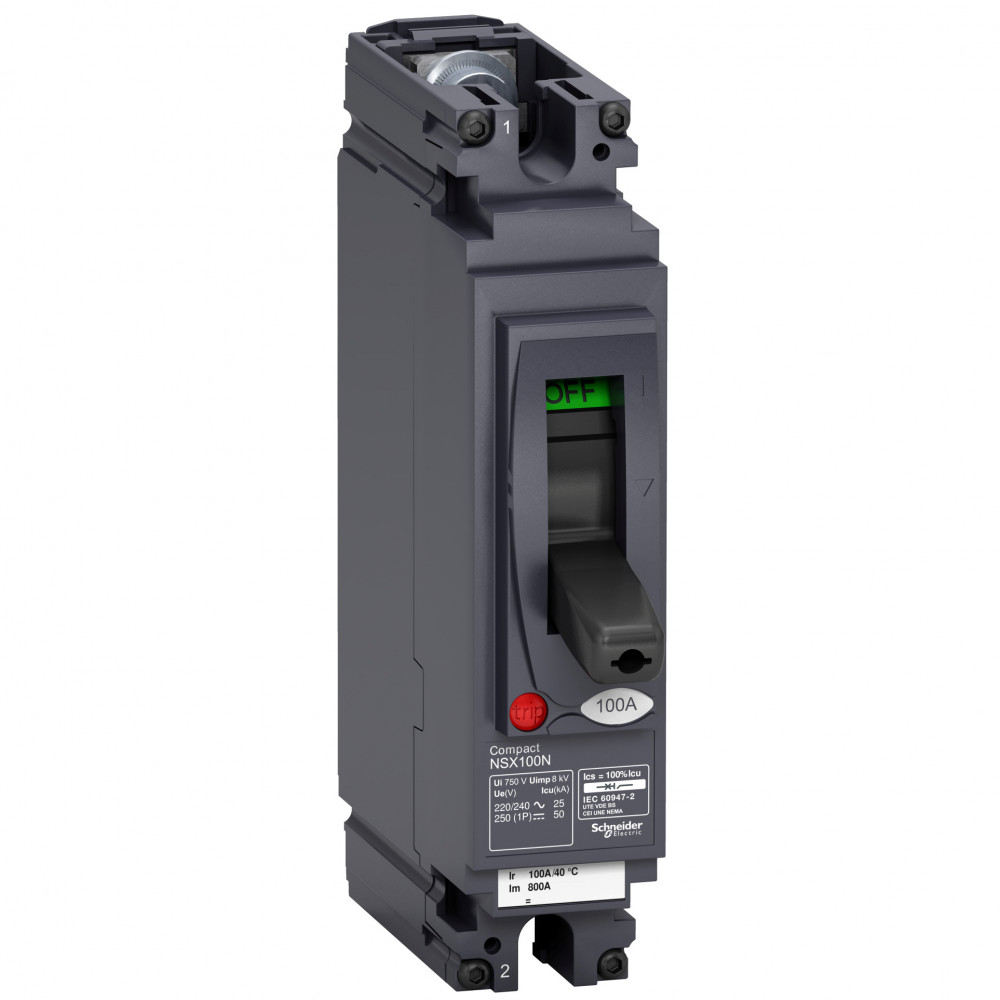

- Автоматический выключатель Compact NSX100N Schneider Electric, исполнение – 1P1d
- номинальный ток 80 А
- Icu = 50 kA 250 В
- Ics = 100% Icu
- с термомагнитным расцепителем TM-D
- ШхВхГ – 35x161x86 мм
- исполнение – стационарный
- монтаж - на плате.
- Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство.
- Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000228.
Условия эксплуатации и безопасность 7
| Степень защиты - IP | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 0-95 % |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -50-85 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы в 277 В In 20000 циклы в 277 В In/2 |
Электрические и световые параметры 21
| Номин продолжительный ток Iu | 80 А |
|---|---|
| Количество полюсов | 1 |
| Диапазон уставки тока расцепления | 80...80 А |
| Номин напряжение | 277...277 В |
| Вид подключения главной электрич цепи | Передняя сторона |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Ручка-переключатель |
| С расцеплением под напряжением | Да |
| Категория перенапряженияданные поставщика | Класс II |
| Класс защиты от поражения электрическим тоданные поставщика | класс II |
| Межполюсный шагданные поставщика | 35 мм |
| номинальное напряжение изоляцииданные поставщика | 750 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 250 В Постоянный ток (DC) 277 В Переменный ток 50/60 Гц |
| номинальный токданные поставщика | 80 А в 40 °C |
| Номинальный ток расцепителяданные поставщика | 80-80 А в 40 °C |
| Описание защищенных полюсовданные поставщика | 1t |
| Описание полюсовданные поставщика | 1P |
| Тип управленияданные поставщика | рычаг управления |
| Ток срабатывания электромагнитного расцепданные поставщика | 640-640 А |
| уставка тока защиты с длительной выдержкданные поставщика | фиксированный |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 2
| Исполнение монтажаданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да в соответствии с EN/IEC 60947-2 |
Монтаж и подключение 6
| Возможность установки индикатора откл | Нет |
|---|---|
| Подходит для монтажа на DIN-рейку | Да |
| Монтаж на DIN-рейку | Нет |
| Верхние присоединенияданные поставщика | передний |
| Нижние присоединенияданные поставщика | передний |
| Способ монтажаданные поставщика | задняя монтажная панель |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 в соответствии с IEC 62262 |
|---|
Классификация и назначение 6
| Категория примененияданные поставщика | категория А |
|---|---|
| Область примененияданные поставщика | распределение |
| Стандартыданные поставщика | EN/IEC 60947 |
| Тип защитыданные поставщика | защита от перегрузки (тепловая) защита от короткого замыкания (электромагнитная) |
| Тип продуктаданные поставщика | Автоматический выключатель |
| Тип сетиданные поставщика | Постоянный ток (DC) Переменный ток |
Прочие характеристики 20
| Моторный привод встроенный | Да |
|---|---|
| Номин откл способность Icu при 400 В 50 Гц | 50 кА |
| Диап регул без заде сраб расцеп короткого замык | 640...640 А |
| Комплексная защита от замыканий на землю | Да |
| Моторный привод - дополнительно | Нет |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Комплектное устройство с блоком защиты | Нет |
| рабочая отключающая способностьданные поставщика | 50 кА в 250 В Постоянный ток (DC) в соответствии с IEC 60947-2 50 кА в 125 В Постоянный ток (DC) в соответствии с IEC 60947-2 25 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон длительных задержек срабатыванияданные поставщика | 1 In |
| Защита от замыкания на землюданные поставщика | без |
| Код совместимостиданные поставщика | NSX100 |
| Краткое название устройстваданные поставщика | NSX100N |
| Наименование продуктаданные поставщика | Compact NSX |
| Наименование расцепителяданные поставщика | TM-D |
| номинальное импульсное выдерживаемое наданные поставщика | 8 кВ в соответствии с IEC 60947-2 |
| Отключающая способностьданные поставщика | 50 кА Icu в 250 В Постоянный ток (DC) 1P в соответствии с IEC 60947-2 50 кА Icu в 125 В Постоянный ток (DC) 1P в соответствии с IEC 60947-2 25 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии |
| Сертификатыданные поставщика | CCC EAC морское исполнение |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60664-1 |
| Технология расцепителяданные поставщика | термомагнитный |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.175 × 0.13 × 0.045 м | 0.721 | 0.00102375 | |
| TRANSPORTING | 12 шт. | 0.4 × 0.3 × 0.3 м | 9.079 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.175 × 0.13 × 0.045 м
- Вес, кг
- 0.721
- Объём, м³
- 0.00102375
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 12 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 9.079
- Объём, м³
- 0.036
- EAN / GTIN
