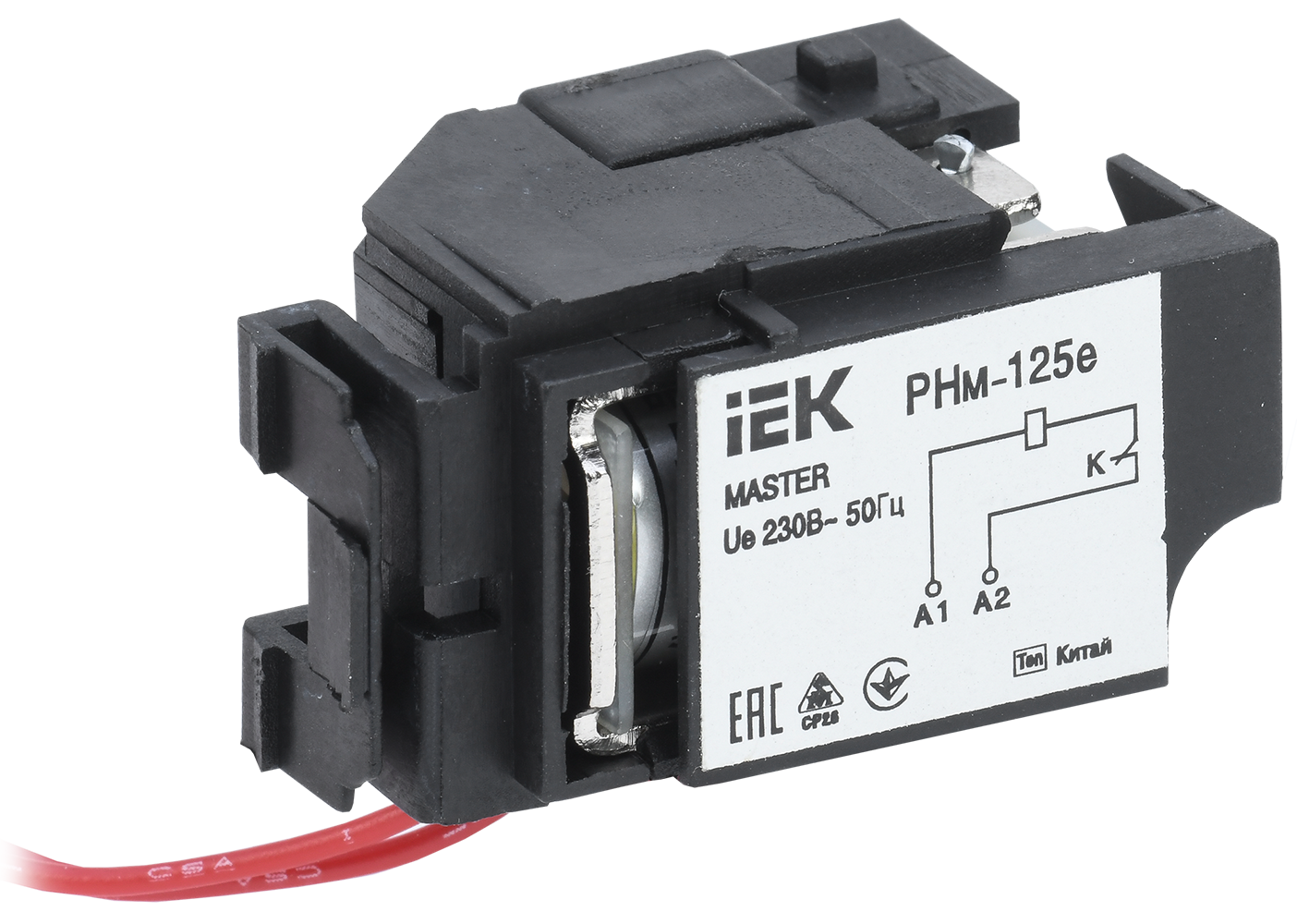

Расцепитель независимый РНм-125е (РНм-32) 220В для ВА88-32 MASTER с электронным расцепителем IEK
ИсточникКаталог IEK
КлассификацияEC001023
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение230; 400
Частота сети50
Номин напряжение питания цепи управ Us AC 50 Гц230; 400
Номин напряж питания цепи управ Us пост тока DC-
Подходит для защитного выкл двигателяДа
Подходит для силового выключателяДа
Катушка для отлюченияДа
Нач знач диап тока сраб расцеп короткого замык-
Описание и назначение
Независимый расцепитель РНм предназначен для дистанционного отключения выключателя ВА88 MASTER.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Диапазон рабочих температурданные поставщика | -40...60 °C |
|---|
Электрические и световые параметры 8
| Номин раб напряжениеEF000228 | 230; 400 |
|---|---|
| Частота сетиEF001639 | 50 |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 230; 400 |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | - |
| Нач знач диап тока сраб расцеп короткого замыкEF008187 | - |
| Кон знач диап тока сраб расцеп короткого замыкEF008188 | - |
| Тип напряжения управленияEF008242 | Переменный (AC) |
| Диапазон раб напряженийданные поставщика | (0,7...1,1)хUe В |
Монтаж и подключение 3
| Кол-во нормально замкнутых - НЗ контактовEF008255 | 0 |
|---|---|
| Кол-во норм разомкнутых - НО контактовEF008256 | 0 |
| Количество переключающих контактовEF008257 | 0 |
Прочие характеристики 4
| Подходит для защитного выкл двигателяEF005826 | Да |
|---|---|
| Подходит для силового выключателяEF005863 | Да |
| Катушка для отлюченияEF006263 | Да |
| Совместимостьданные поставщика | ВА88 серии MASTER |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ БЕЗ ФОРМЫ | 1 шт | 0.08 × 0.08 × 0.06 см | 0.051 | 0.000131 | |
| Групповая упаковка КОРОБКА/БОКС | 20 шт | 0.18 × 0.14 × 0.081 м | 1.022 | 0.002041 | |
| TRANSPORTING ГОФРОКОРОБ | 180 шт | 0.49 × 0.2 × 0.24 м | 9.2 | 0.02352 |
-
Базовая единица ПАКЕТ БЕЗ ФОРМЫ
- В упаковке
- 1 шт
- Габариты
- 0.08 × 0.08 × 0.06 см
- Вес, кг
- 0.051
- Объём, м³
- 0.000131
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 20 шт
- Габариты
- 0.18 × 0.14 × 0.081 м
- Вес, кг
- 1.022
- Объём, м³
- 0.002041
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 180 шт
- Габариты
- 0.49 × 0.2 × 0.24 м
- Вес, кг
- 9.2
- Объём, м³
- 0.02352
- EAN / GTIN
