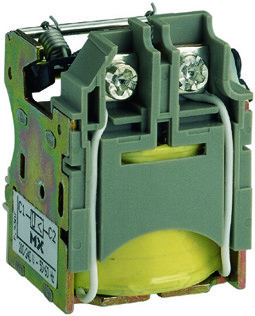

РАСЦЕПИТЕЛЬ НЕЗАВИСИМЫЙ MX 220V AC

Изображение может отличаться от конкретного исполнения.

Systeme Electric

РАСЦЕПИТЕЛЬ НЕЗАВИСИМЫЙ MX 220V AC

Артикул: SPC-MXA2-01-06 ETIM-класс: EC001023 EAN: 14680409046620 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001023
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин напряжение питания цепи управ Us AC 50 Гц220...240 В
Номин напряжение питания цепи управ Us AC 60 Гц220...240 В
Нач знач диап тока сраб расцеп короткого замык0.7 А
Кон знач диап тока сраб расцеп короткого замык1.1 А
Тип подключенияВинтовое соединение
Тип напряжения управленияAC (перемен.)
Подходит для выключателя-разъединителяДа
Подходит для реле перегрузкиНет

Описание и назначение

Независимый расцепитель MX для автоматических выключателей серии SystemePact CCB, напряжение управления – 220 В пер.тока, монтаж – под передней крышкой выключателя, защелкиванием. Независимый расцепитель MX вызывает отключение выключателя SystemePact CCB при подаче импульсной (≥ 20 мс) или непрерывной команды.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Электрические и световые параметры 5

Номин напряжение питания цепи управ Us AC 50 ГцEF003978 220...240 В
Номин напряжение питания цепи управ Us AC 60 ГцEF003979 220...240 В
Нач знач диап тока сраб расцеп короткого замыкEF008187 0.7 А
Кон знач диап тока сраб расцеп короткого замыкEF008188 1.1 А
Тип напряжения управленияEF008242 AC (перемен.)

Монтаж и подключение 4

Тип подключенияEF003961 Винтовое соединение
Кол-во нормально замкнутых - НЗ контактовEF008255 0
Кол-во норм разомкнутых - НО контактовEF008256 0
Количество переключающих контактовEF008257 0

Классификация и назначение 1

Информация о ремонтопригодностиданные поставщика Подлежит замене

Прочие характеристики 7

Подходит для выключателя-разъединителяEF001543 Да
Подходит для реле перегрузкиEF001545 Нет
Подходит для защитного выкл двигателяEF005826 Нет
Подходит для силового выключателяEF005863 Да
Катушка для включенияEF005914 Нет
Катушка для отлюченияEF006263 Да
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
TRANSPORTING 100 шт. 0.37 × 0.365 × 0.3 м 12.3 0.040515 14680409046620

  • TRANSPORTING

    В упаковке
    100 шт.
    Габариты
    0.37 × 0.365 × 0.3 м
    Вес, кг
    12.3
    Объём, м³
    0.040515
    EAN / GTIN
    14680409046620
