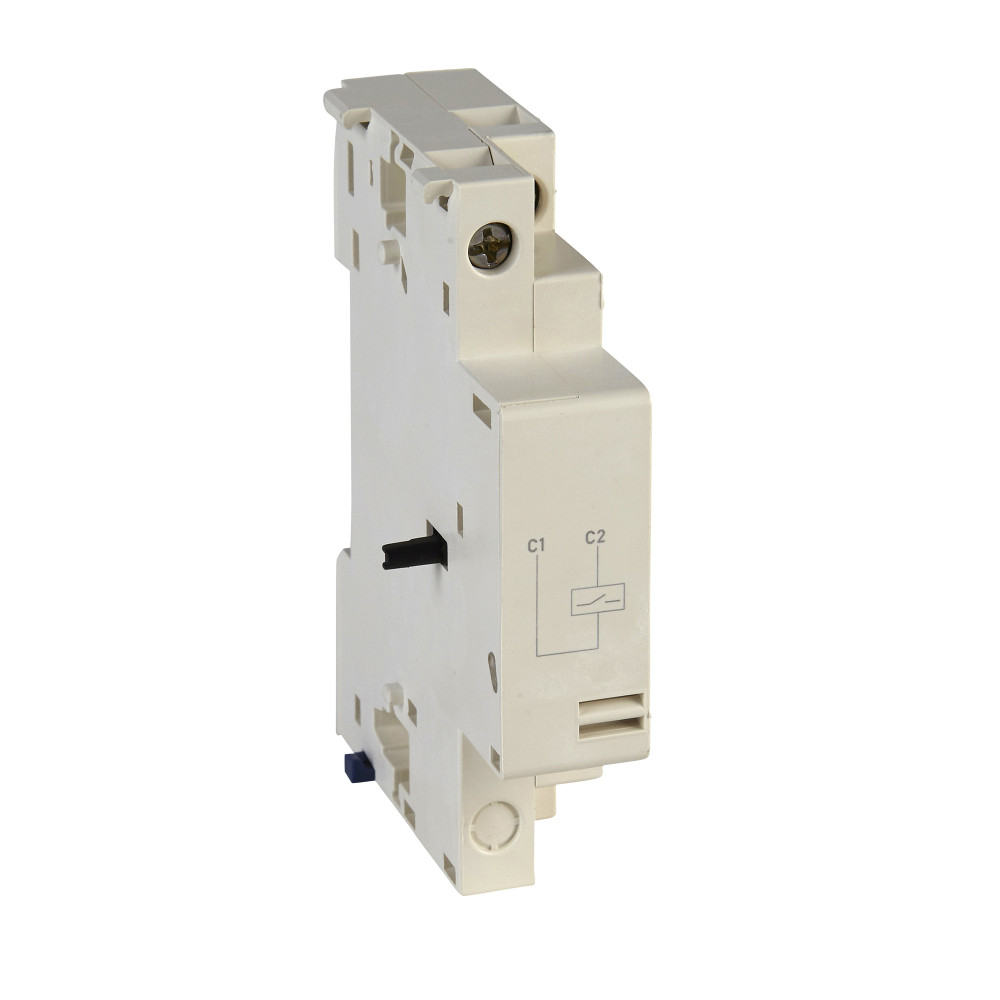

НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ 380-400V 50HZ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ 380-400V 50HZ

Артикул: GVAS385 ETIM-класс: EC001023 EAN: 43389110344101 EAN: 3389110344103 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001023
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин напряжение питания цепи управ Us AC 50 Гц380...400 В
Номин напряжение питания цепи управ Us AC 60 Гц440...440 В
Тип подключенияВинтовое соединение
Тип напряжения управленияAC (перемен.)
Подходит для выключателя-разъединителяДа
Подходит для реле перегрузкиДа
Подходит для защитного выкл двигателяДа
Подходит для силового выключателяНет

Описание и назначение

<p>Независимый расцепитель 380-400В 50ГЦ. диапазон: TeSys<br /> - краткое название устройства: GVAS<br /> - тип устройства или его аксессуаров: независимый расцепитель<br />Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления. <br />Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Механическая износостойкостьданные поставщика 10000 циклы с GV3P и GV3L 30000 циклы с GV2ME и GV2P

Электрические и световые параметры 11

Номин напряжение питания цепи управ Us AC 50 ГцEF003978 380...400 В
Номин напряжение питания цепи управ Us AC 60 ГцEF003979 440...440 В
Тип напряжения управленияEF008242 AC (перемен.)
Напряжение цепи управленияданные поставщика 380...400 V Переменный ток 50 Гц 440 V Переменный ток 60 Гц
Номинальное напряжение изоляцииданные поставщика 690 В Переменный ток в соответствии с IEC 60947-1 600 В Переменный ток в соответствии с UL 60947-4-1 600 В Переменный ток в соответствии с CSA C22.2 No 60947-4-1
Пороговое напряжение срабатыванияданные поставщика 0,75...0,2 Un
Потребляемая мощность при срабатыванииданные поставщика 14-14 В·А Переменный ток
Потребляемая мощность при удержании, в·аданные поставщика 5-5 В·А Переменный ток
Потребляемая мощность при удержании, втданные поставщика 1.6-1.6 Вт
Пределы напряжения цепи управленияданные поставщика 0,7...1,1 Un
Пусковая мощность, втданные поставщика 10.5 Вт

Материалы и конструкция 1

Цветданные поставщика темно серый

Монтаж и подключение 2

Тип подключенияEF003961 Винтовое соединение
Соединения – клеммыданные поставщика винтовой зажим 1 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель винтовой зажим 1 кабель (-и) 0.75-2.5 мм²гибкий без наконечника винтовой зажим 2 кабель (-и) 0

Механические характеристики 1

Момент затяжкиданные поставщика &lt; 1.4 N.m в винтовой зажим

Классификация и назначение 2

Серияданные поставщика TeSys GV2 TeSys GV3 TeSys Deca TeSys TeSys Deca
Тип продуктаданные поставщика независимый расцепитель

Прочие характеристики 11

Подходит для выключателя-разъединителяEF001543 Да
Подходит для реле перегрузкиEF001545 Да
Подходит для защитного выкл двигателяEF005826 Да
Подходит для силового выключателяEF005863 Нет
Время работыданные поставщика 10...15 мс в соответствии с IEC 60947-1
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика GVAS
Количество в одном комплектеданные поставщика комплект из 10 шт.
Коэффициент нагруженияданные поставщика 1
Краткое название устройстваданные поставщика GVAS
Совместимость серий продуктаданные поставщика GV2ME GV2LE GV2L GV2P GV3L GV3P

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.105 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.085 × 0.092 × 0.035 см 0.114 0.0002737 3389110344103
TRANSPORTING 16 шт. 0.4 × 0.15 × 0.15 м 2.036 0.009 43389110344101

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.085 × 0.092 × 0.035 см
    Вес, кг
    0.114
    Объём, м³
    0.0002737
    EAN / GTIN
    3389110344103

  • TRANSPORTING

    В упаковке
    16 шт.
    Габариты
    0.4 × 0.15 × 0.15 м
    Вес, кг
    2.036
    Объём, м³
    0.009
    EAN / GTIN
    43389110344101
