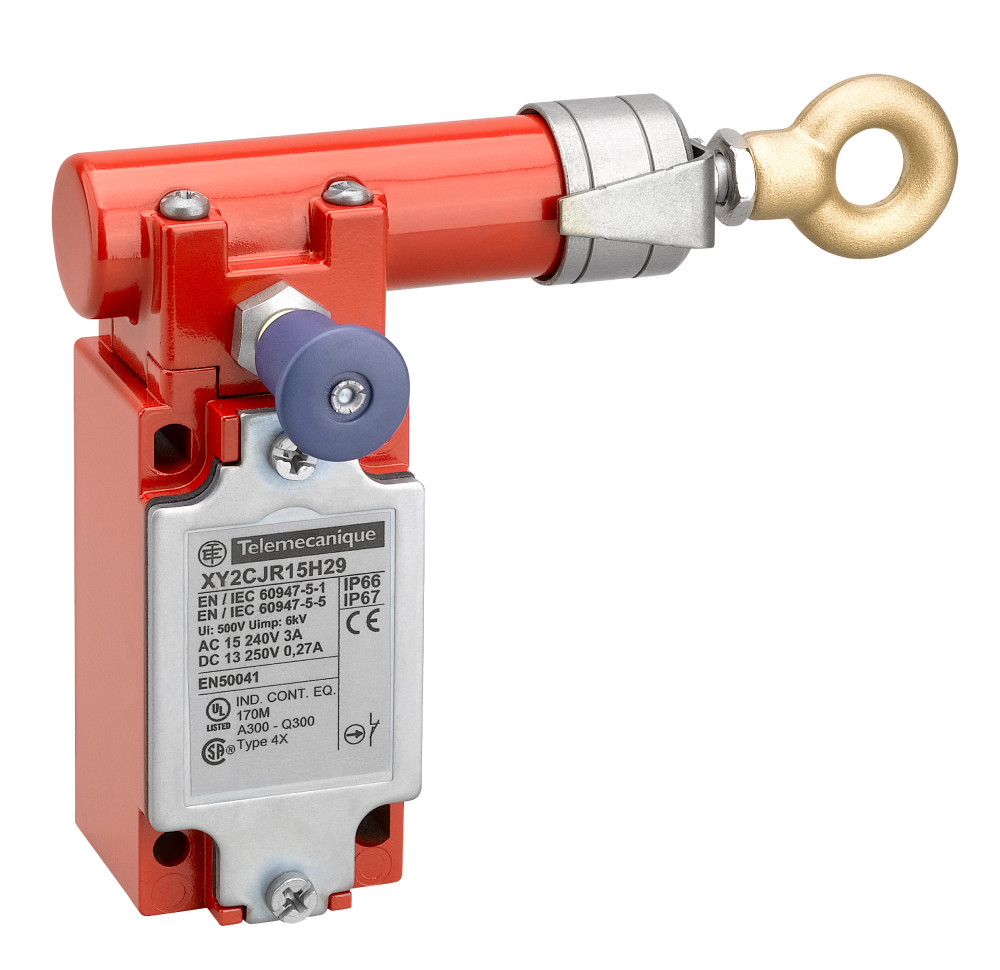

АВАР. ТРОСОВ. ВЫКЛ.,Pg13.5, НЗ+НО, ПРЯМ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Температура эксплуатацииEF002386	-25...70 °C
Степень защиты (IP)EF005474	IP67/IP69K
Механическая износостойкостьданные поставщика	100000 циклы
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP66 в соответствии с МЭК 60529 IP67 в соответствии с МЭК 60529 ≠ ETIM
Температура окружающей среды при храненииданные поставщика	-40-70 °C

Электрические и световые параметры 5

С индикацией напряженияEF011945	Да
] условный тепловой ток в щитеданные поставщика	10 А
Категория перенапряженияданные поставщика	Класс I в соответствии с EN/IEC 61140
номинальное напряжение изоляцииданные поставщика	500 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1 300 В в соответствии с UL 508 300 В в соответствии с CSA C22.2 № 14
номинальный рабочий токданные поставщика	3 А в 240 В, AC-15, A300 в соответствии с EN/МЭК 60947-5-1 приложение А 0.27 А в 250 В, DC-13, Q300 в соответствии с EN/МЭК 60947-5-1 приложение А

Материалы и конструкция 6

ЦветEF000007	Красный
Защитное исполнениеданные поставщика	TC
Материал головкиданные поставщика	PA (полиамид)
Материал корпусаданные поставщика	сплав zamak
Материал крышкиданные поставщика	гальванизированная сталь
Цвет корпусаданные поставщика	красный RAL 3000

Монтаж и подключение 6

Количество нормально замкнутых (НЗ) контактовEF008255	1
Количество нормально разомкнутых (НО) контактовEF008256	1
Работа контактовданные поставщика	медленное размыкание
Соединения – клеммыданные поставщика	клеммный блок с винтовыми зажимами, 1 x 0,5...2 x 1,5 мм²
Тип контактовданные поставщика	1 Н.З. + 1 Н.О.
Точка крепления троса аварийного выключателяданные поставщика	правая и левая сторона

Механические характеристики 3

Момент затяжкиданные поставщика	0.8-1.2 Н·м
Описание зажимов iso n°1данные поставщика	(13-14)NO (21-22)NC
Ударопрочностьданные поставщика	50 gn 11 ms в соответствии с EN/IEC 60068-2-27

Классификация и назначение 3

Серияданные поставщика	Telemecanique Emergency stop rope pull switches XY2C
Стандартыданные поставщика	CSA C22.2 № 14 Директива 2006/42/ЕC по механическому оборудованию EN/IEC 60947-5-5 работа оборудования по директиве 2009/104/EC EN/IEC 60947-5-1 EN/ISO 13850 EN/IEC 60204-1 UL 508
Тип продуктаданные поставщика	аварийный останов с блокировкой, переключатель натяже

Прочие характеристики 17

Maximum resistance across terminalsданные поставщика	25 МОм в соответствии с EN/МЭК 60255-7 категория 3 25 МОм в соответствии с NF C 93-050 метод A
Виброустойчивостьданные поставщика	10 gn (частота= 10-150 Гц) в соответствии с EN/IEC 60068-2-6
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Данные о безопасности и надежностиданные поставщика	B10d = 500000 значение, заданное на срок службы 20 лет, ограниченное механическим или контактным износом в соответствии с IEC 60947-5-5
Защита от короткого замыканияданные поставщика	10 А плавкая вставка тип gG в соответствии с EN/IEC 60269
Код совместимостиданные поставщика	XY2CJ
Количество вводов кабеляданные поставщика	1 резьбовой кабельный ввод для Pg 13,5 кабельный ввод
Количество кабелейданные поставщика	1
Краткое название устройстваданные поставщика	XY2C
Локальная индикацияданные поставщика	цветной индикатор
Маркировкаданные поставщика	CE
номинальное импульсное выдерживаемое наданные поставщика	6 кВ в соответствии с EN/МЭК 60947-1
Прямое размыканиеданные поставщика	с в соответствии с EN/IEC 60947-5-1
Расстояние между держателями кабеляданные поставщика	5-5 м
Сбросданные поставщика	тяговой кнопкой
Сертификацияданные поставщика	UL устройства аварийного останова категории NISD CSA CCC EAC
Уровень безопасностиданные поставщика	может достигать PL = e с соответствующей системой контроля и правильно выполненной проводкой в соответствии с EN/ISO 13849-1 может достигать категории 4 с соответствующей системой контроля и правильно

Размеры и упаковка

Изделие

Макс. длина шнураEF005980	20 м
Вес неттоданные поставщика	0.455 кг
Максимальная длина кабеляданные поставщика	20 м
