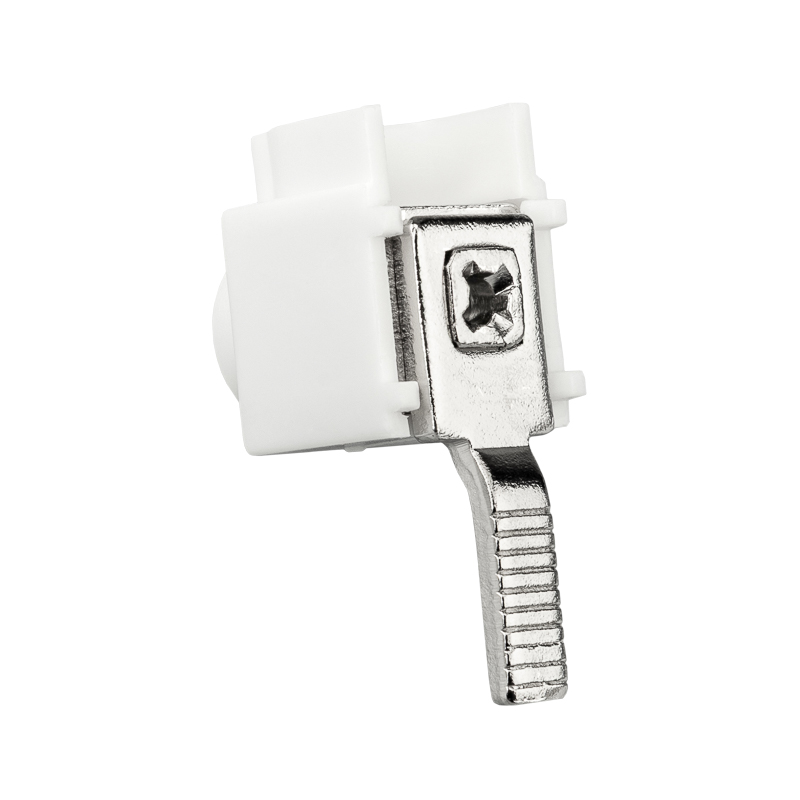

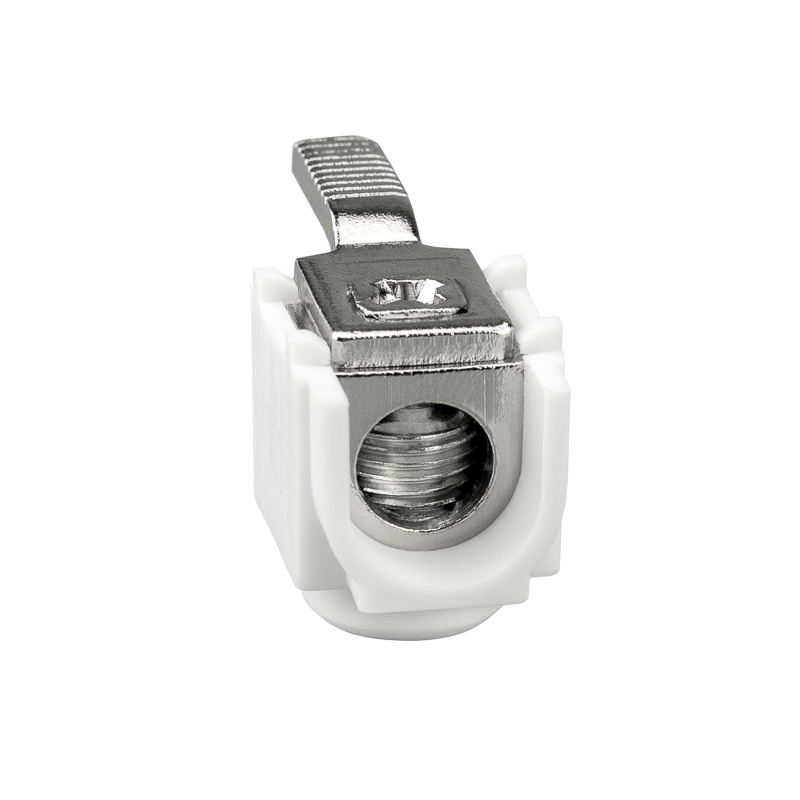

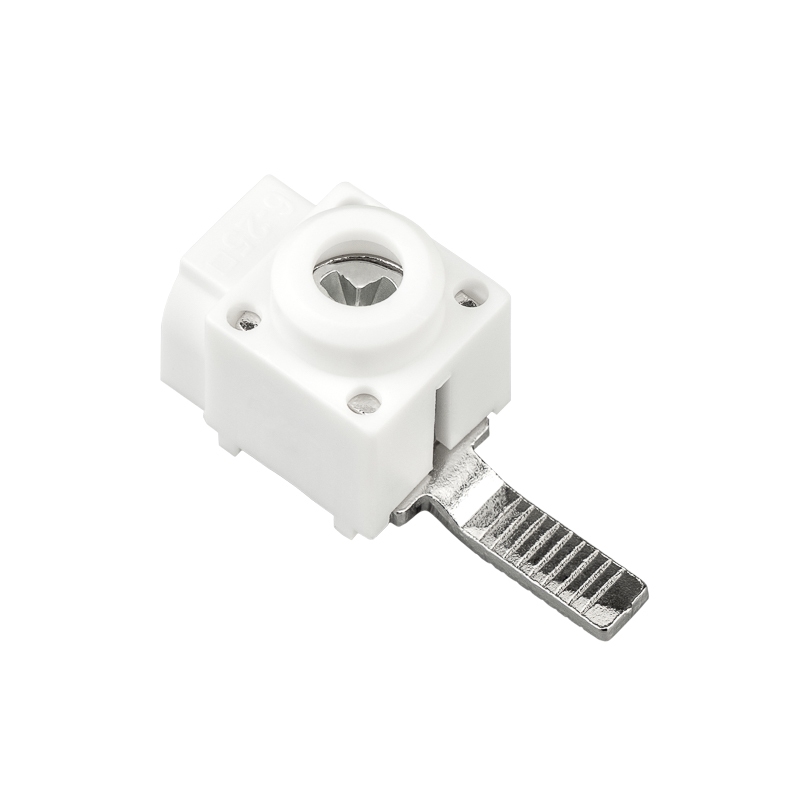

Клемма вводная КВМ 4-25мм² для модульного оборудования, прямой ввод REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000001
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс поперечное сечение проводника4–25 мм кв.
Ширина зажима4.5 мм
Ширина шинопровода4.5–0 мм
Толщина шинопровода2–0 мм
Макс допустимый ток Ie100 А
Подходит дляПлоская шина
Для провода круглого сеченияДа
Для провода сегметного сеченияДа
Описание и назначение
Вводная модульная клемма КВМ предназначена для совместного подключения с гребенчатыми шинами типа PIN (ШТЫРЬ) при вводе медных питающих проводников большого сечения в автоматические выключатели.
Конструкция клеммы разработана с использованием высококачественных материалов, что гарантирует долгий срок службы и надежную работу в различных условиях эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -45–80 |
|---|
Электрические и световые параметры 3
| Номин. токEF000001 | 100 |
|---|---|
| Номин. напряжениеEF005127 | 400 |
| Макс допустимый ток IeEF007356 | 100 А |
Материалы и конструкция 1
| Материал шиныданные поставщика | Латунь с никелевым покрытием |
|---|
Монтаж и подключение 1
| Номин. Присоединительная способностьданные поставщика | 4 - 25 мм² |
|---|
Классификация и назначение 3
| Тип соединенияEF001723 | Переднее |
|---|---|
| Применениеданные поставщика | Подключение медных питающих проводников и гребенча |
| Серияданные поставщика | КВМ |
Прочие характеристики 2
| Подходит дляEF000073 | Плоская шина |
|---|---|
| Для провода плоской формыEF007242 | Нет |
Размеры и упаковка
Изделие
| Номин. поперечное сечениеEF001335 | 25 |
|---|---|
| Макс поперечное сечение проводникаEF004969 | 4–25 мм кв. |
| Ширина зажимаEF007092 | 4.5 мм |
| Ширина шинопроводаEF007219 | 4.5–0 мм |
| Толщина шинопроводаEF007220 | 2–0 мм |
| Для провода круглого сеченияEF007258 | Да |
| Для провода сегметного сеченияEF007260 | Да |
| Длина PINданные поставщика | 14.5 мм |

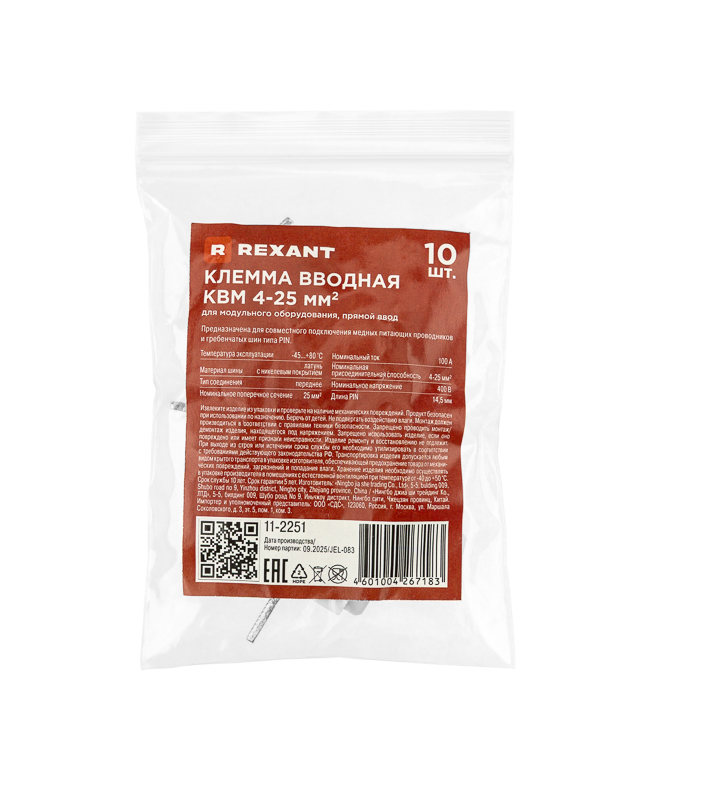

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 250 × 250 × 60 | 0.011 | — | |
| Групповая упаковка спец упаковка кор (1 500 шт) | 1500 шт | 33.2 × 15.5 × 22 см | 16.968 | 0.011 | |
| Групповая упаковка упак (10 шт) | 10 шт | 8.6 × 8.3 × 2.1 | 0.104 | — | |
| Групповая упаковка упак (100 шт) | 100 шт | 26.5 × 19 × 4 см | 1.093 | 0.002 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 250 × 250 × 60
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 500 шт)
- В упаковке
- 1500 шт
- Габариты
- 33.2 × 15.5 × 22 см
- Вес, кг
- 16.968
- Объём, м³
- 0.011
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 8.6 × 8.3 × 2.1
- Вес, кг
- 0.104
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 26.5 × 19 × 4 см
- Вес, кг
- 1.093
- Объём, м³
- 0.002
- EAN / GTIN
